D) Teclas de control de menú – Dispone de 6: <Channel (Canal anterior),
Channel> (Canal siguiente), <Select (Opción anterior), Select> (Opción siguiente),
Menu y Exit. Las funciones de cada tecla son:
<Channel: Seleccionar el canal anterior para edición
Channel>: Seleccionar el canal siguiente para edición
<Select: Seleccionar el parámetro anterior para edición
Select>: Seleccionar el parámetro siguiente para edición
Menu: Tiene una función diferente según cuando se utilice:
En la pantalla principal: Acceder al Menú Principal
En el Menú Principal: Permite acceder al Menú de Sistema
Exit: Salir al Menú Principal
E) Pantalla LCD – Muestra toda la información necesaria para controlar la unidad.
F) Teclas Copy/Paste –Sin función asignada. Para futura implementación.
G) Rueda giratoria – Girar la rueda para cambiar valores de los parámetros.
Pulsarla para confirmar un valor. El clic central de la rueda también se utiliza para
navegar por diferentes parámetros de una característica.
H) LEDs de señal de salida – Muestran el nivel actual de señal en cada salida:
Signal (-48dBu), -6dBu, Limit (naranja), Clip (rojo). El LED de Limit led se
enciende si se está produciendo una reducción de ganancia (debido a un
compresor). El LED de Clip LED indica que esta reducción supera los 12dB.
3.2 El panel trasero

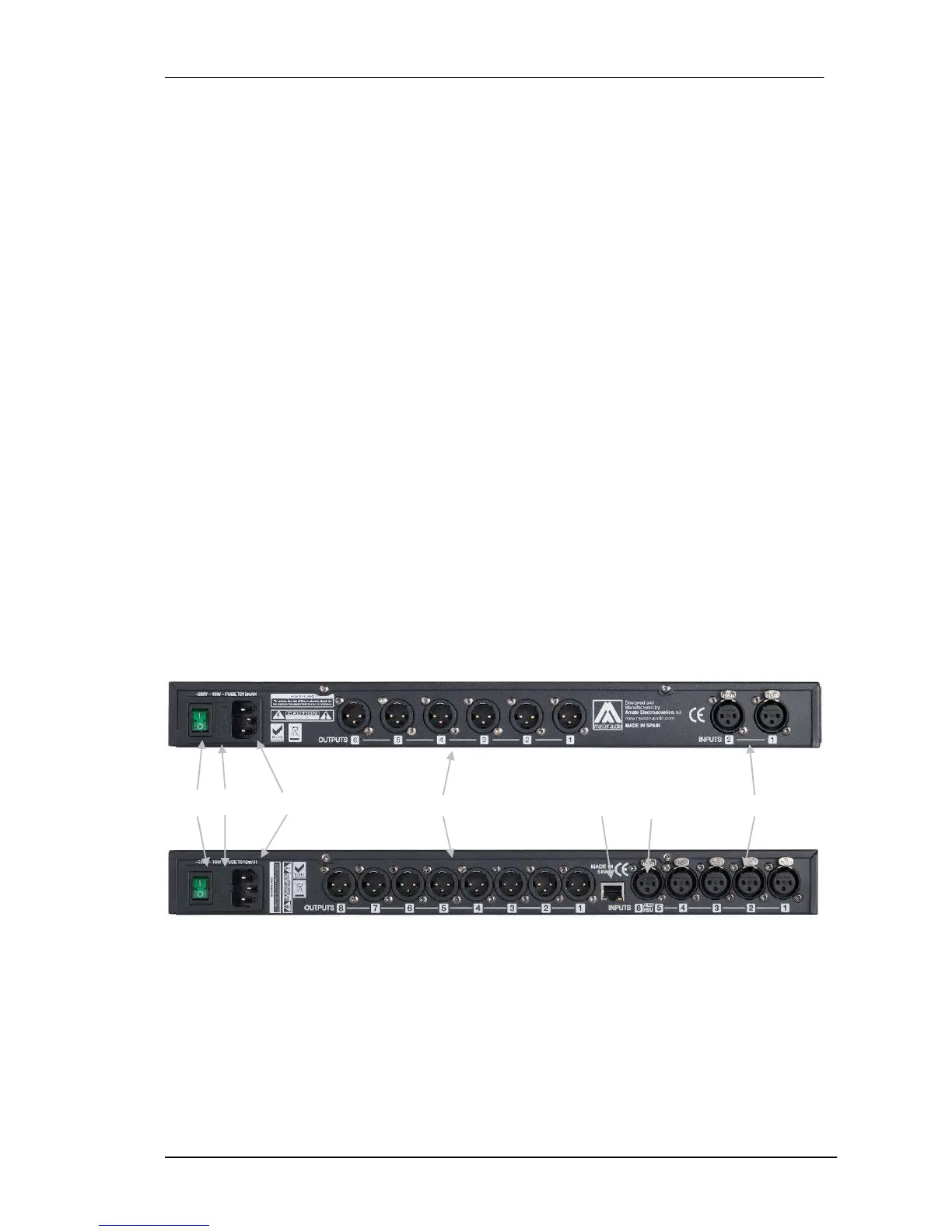

DSP206
DSP608
A) Interruptor de puesta en marcha – Controla el apagado y encendido.
B) Fusible principal – T315mA-250V. Tipo “slow blow”.
C) Base de red – Base IEC estándar IEC. Con el equipo se suministra un cable de
red compatible. El rango de voltaje de entrada es 200 a 240VAC, 50-60Hz.
