Master cool MCP44 - Diagrama del Enfriador y Lista de Piezas

25

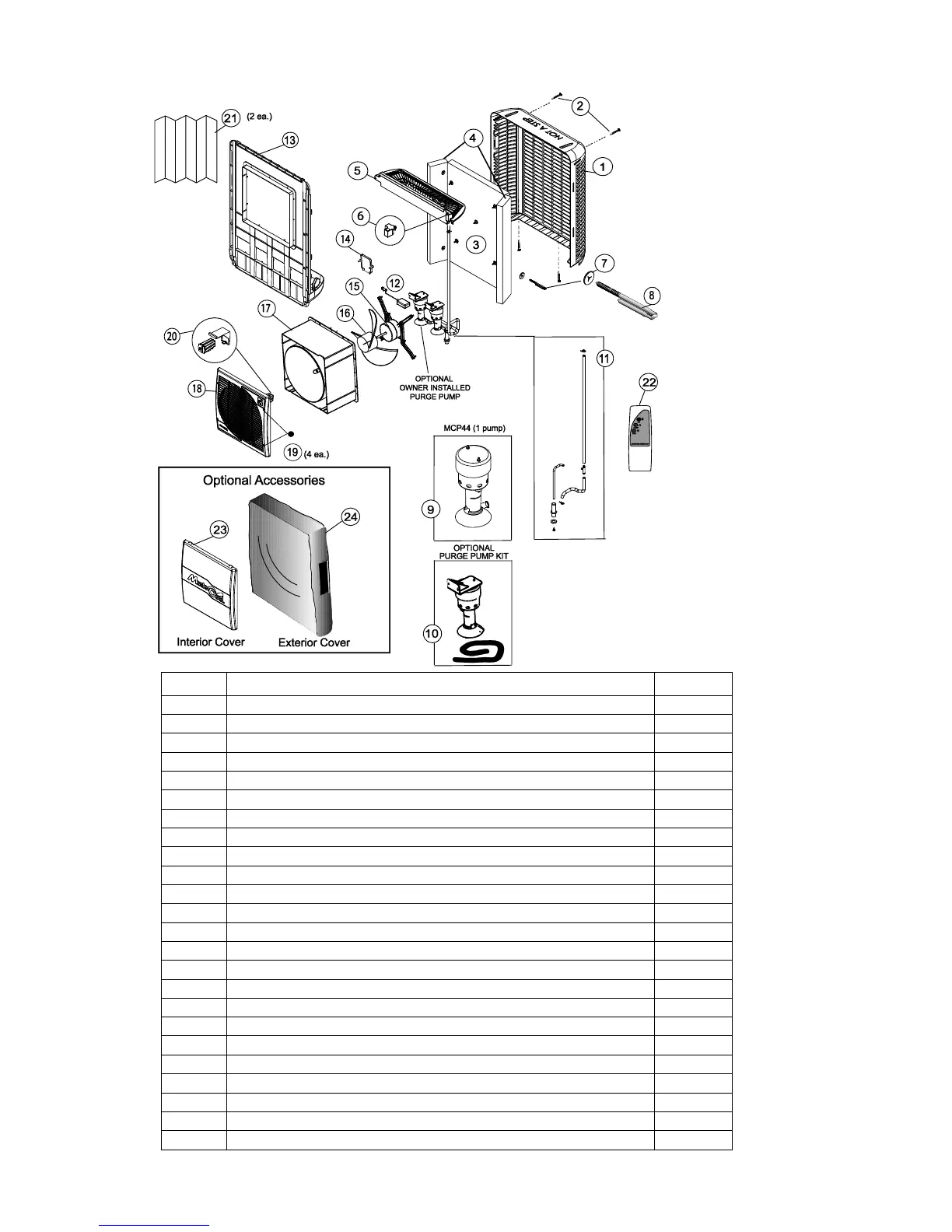

Diagrama del enfriador y lista de piezas
Articulo
Descripción
Pieza N
o.
1
Parte trasera del enfriador/Protección del medio
72243
2
Juego de 4 tornillos para la fijación de la sección posterior
72303
3
Almohadilla posterior del medio ; 2" X 24" X 35,5" CelDek
72244
4
Almohadilla lateral del medio; 2" X 5,88" X 35,5" CelDek (2 c/1)
72245
5
Bandeja del distribuidor de agua
72249
6
Tapón de la bandeja
72250
7
Gancho de sujeción del medio; enfriador de ventana; PP (4 c/1)
72246
8
Clavija del medio; enfriador de ventana; PP (4 c/1)
72247
9
Bomba – Sistema de agua principal
72402
10
Kit de la bomba de purga (accesorio opcional)
MCP44-PPK
11
Conjunto de manguera de distribución de agua de MCP44
72256
12
Válvula de flotador
72290
13
Frente del cuerpo del enfriador
72242
14
Receptáculo cubierta
72407
15
Motor del ventilador
72428
16
Aspa del ventilador
72253
17
Carcasa del ventilador
72251
18
Rejilla
72257
19
Tapas roscadas de la rejilla
72260
20
Módulo de control
72258
21
Panel de ventana de acordeón de vinilo (2 c/1)
72284
22
Control remoto
72302
23
Cubierta Interna – Disponible para Compra
MCP44-IC
24
Cubierta Externa - Disponible para Compra
MCP44-EC
