28

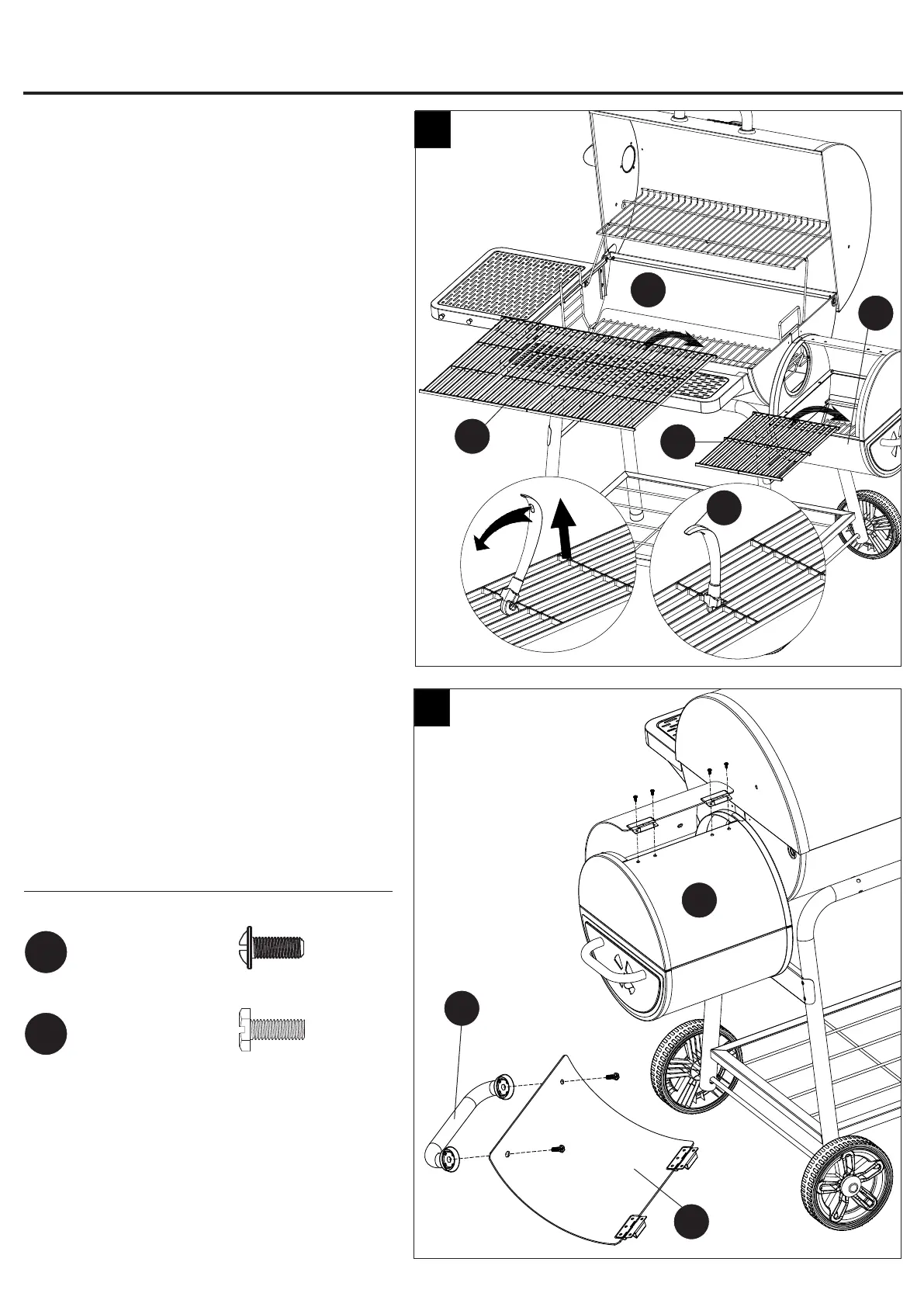

Paso 15: coloque la rejilla de cocción y la rejilla
de cocción del SFB
Coloque las rejillas de cocción (F) en la fuente
inferior (I) y las rejillas de cocción del SFB (Y) en el
cuerpo del SFB (X).
Nota: siempre levante las rejillas de cocción (F) con
su mango (K), que se muestra en la Fig 15.
15
Paso 16: je la manija de la tapa del SFB y la
tapa del SFB
Fije la manija de la tapa del SFB (V) en la tapa del
SFB (U) con cuatro tornillos M4x10 (AA).
Fije la tapa del SFB (U) en la parte superior del
cuerpo del SFB (W) con dos pernos M6x20 (CC
)
.
Aditamentos utilizados
16
INSTRUCCIONES DE ENSAMBLAJE
F
U
W
V
Y
Tornillo
M4x10
AA
x 4
Perno
M6x20
CC
x 2
K
I
X
