Master Forge CBC23032L - Instrucciones de Ensamblaje

22

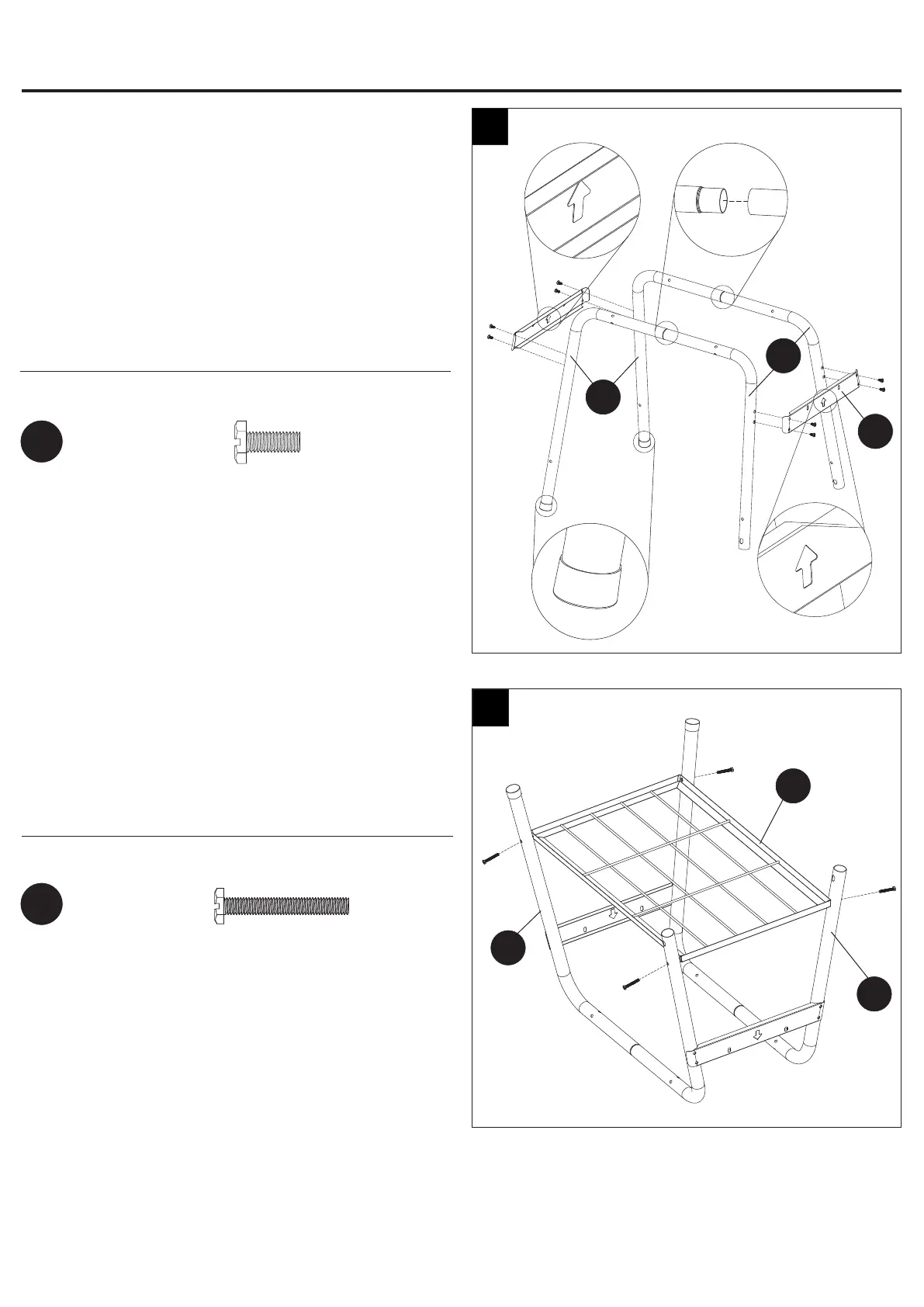

Paso 1: je las patas largas, las patas cortas y los
soportes de las patas
Alinee los oricios de las patas largas (N), las patas cortas (O)
y los soportes de las patas (M). A continuación, sujételos con
ocho pernos M6x20 (CC) como se muestra en la Fig.1.
Conecte las patas largas (N) y las patas cortas (O).
Nota: instale los soportes de las patas según la echa hacia
arriba.
Aditamentos utilizados
1
Perno
M6x20
CC
x 8
Paso 2: je la malla inferior
Alinee los oricios de las patas largas (N), las patas cortas
(O) y la malla inferior (Q). Luego, inserte cuatro pernos
M6x45 (DD) en los oricios que se muestran en la Fig. 2.
Aditamentos utilizados
Perno
M6x45
DD
x 4
2
Primero
Tercero
INSTRUCCIONES DE ENSAMBLAJE
O
M
Q
N
Segundo
N
O
