23
Tercero

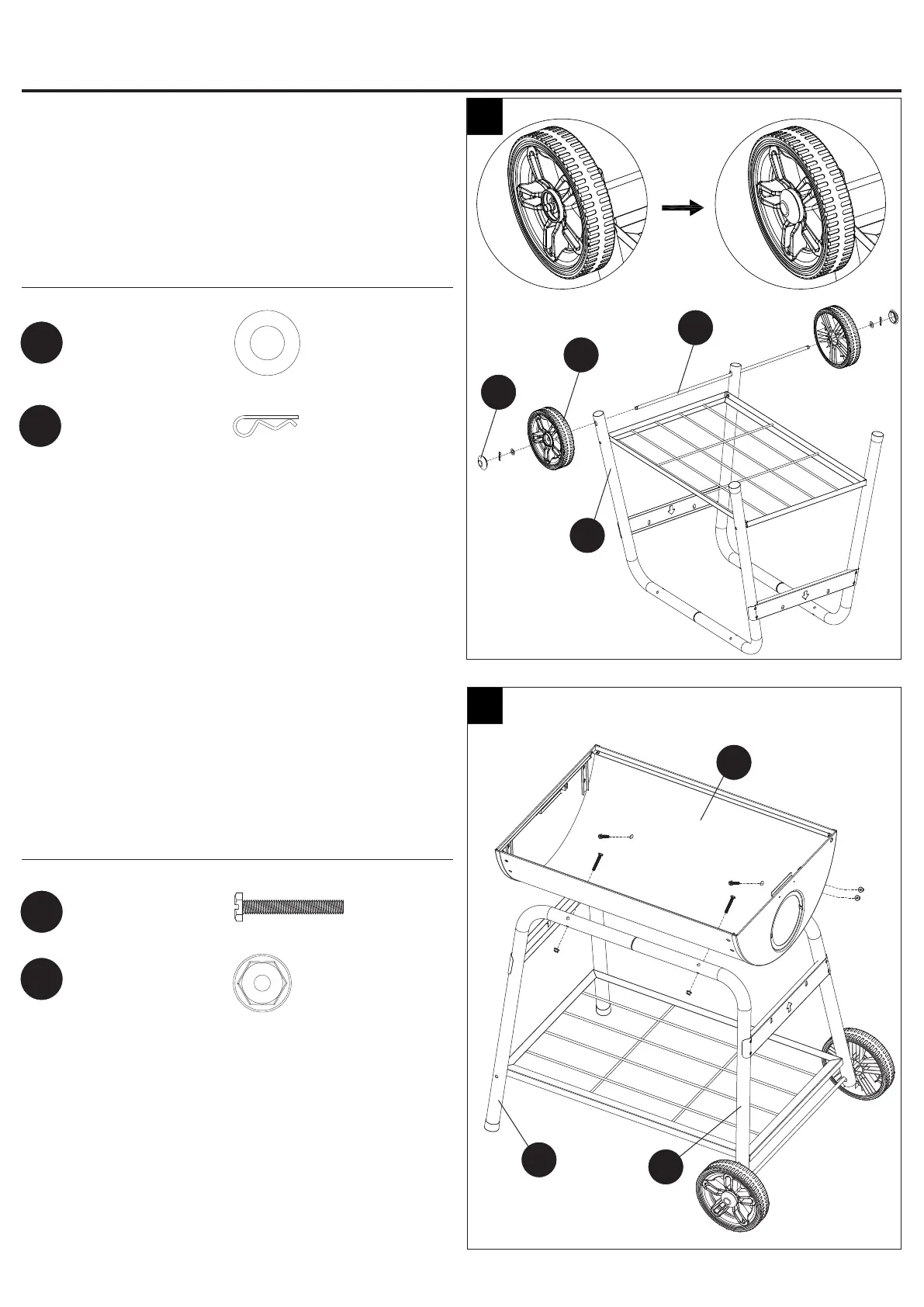

Paso 3: je el eje, las ruedas y los tapacubos
Inserte el eje (S) por las patas cortas (O).
Coloque las ruedas (T) y los tapacubos (R) en el eje (S)
con dos arandelas Ø20X10.5 (FF) y pasadores de chaveta
Ø1.4X30 (II).
Aditamentos utilizados
3
Arandela
Ø20x10.5
FF
x 2
Paso 4: je la fuente inferior
Alinee los oricios de la fuente inferior (I), las patas largas
(N) y las patas cortas (O). A continuación, je la fuente
inferior (I) a las patas con cuatro pernos M6x45 (DD) y
tuercas M6 (GG).
Aditamentos utilizados
Perno
M6x45
DD
x 4
GG
4
INSTRUCCIONES DE ENSAMBLAJE
Pasador de
chaveta
Ø1.4X30
II
x 2
I
R
O
N
O
T
S
Tuerca
M6
x 4
