Master Forge CBC23032L User Manual

24

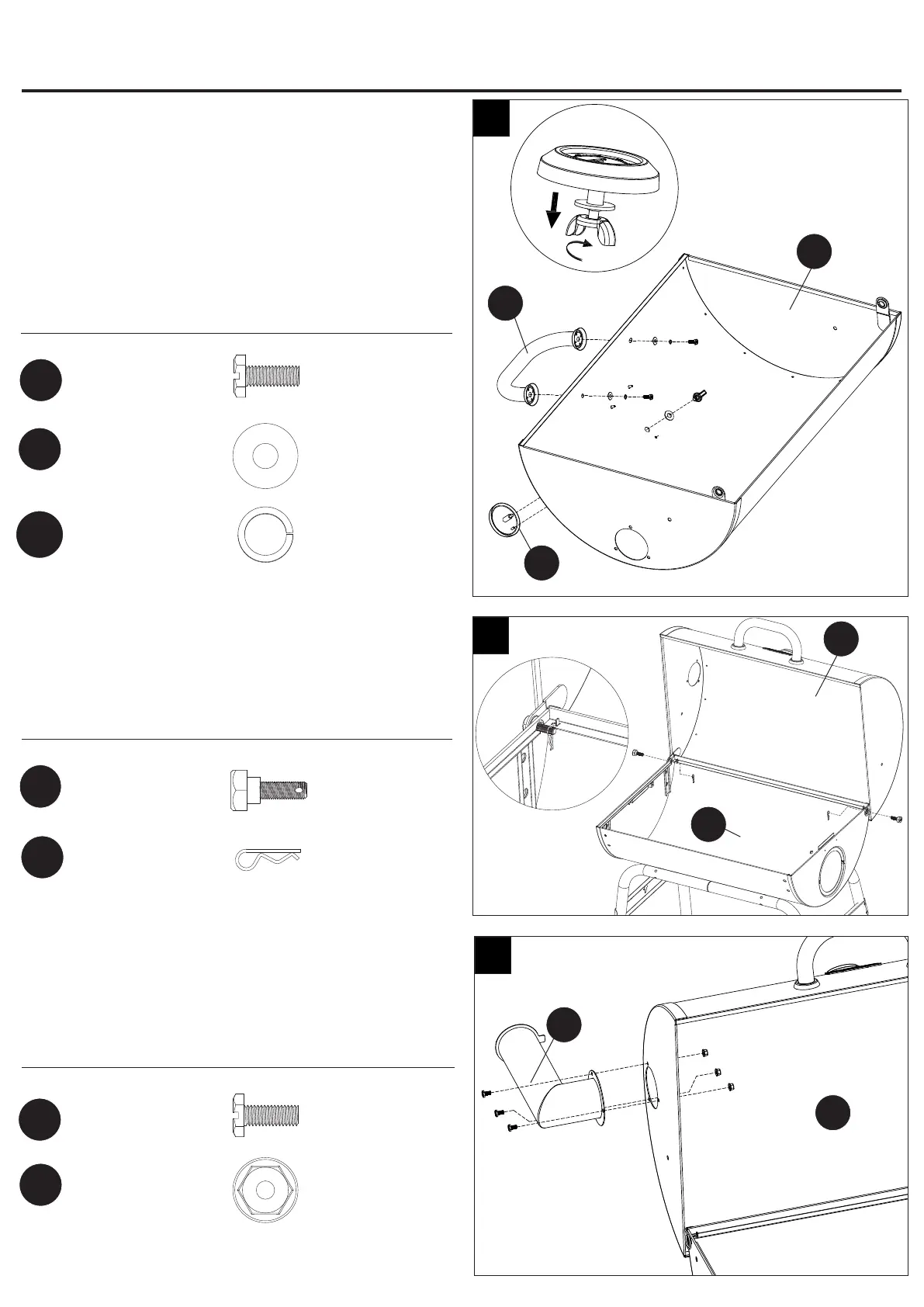

Paso 5: je la manija de la tapa y el medidor de temperatura
Retire la tuerca y la arandela preensambladas en el
medidor de temperatura (A). Luego, coloque el medidor de
temperatura (A) en la tapa (D) con la tuerca y la arandela.
Coloque la manija de la tapa (B) en la tapa (D) con dos
pernos M6x20 (CC), arandelas Ø16X6.2 (EE) y arandelas de
seguridad Ø6 (HH).
Aditamentos utilizados
Perno
M6x20
CC
x 2
5
INSTRUCCIONES DE ENSAMBLAJE
Arandela
Ø16x6.2
EE
x 2
Arandela de
seguridad Ø6
HH
x 2
Paso 7: je el acumulador de humo
Coloque el acumulador de humo (C) en la tapa (D) con tres
pernos M6x12 (BB) y tuercas M6 (GG).
Aditamentos utilizados
7
Perno
M6x12
BB
x 3
Paso 6: je la tapa
Coloque la tapa (D) en la fuente inferior (I) con dos
tornillos M8 (KK) y pasadores de chaveta Ø1.4X30 (II).
Aditamentos utilizados
6
Tuerca
M6
x 3
Pasador de
chaveta
Ø1.4X30
II
x 2
Tornillo
M8
x 2
D
C
D
D
I
B
A
KK
GG
