25

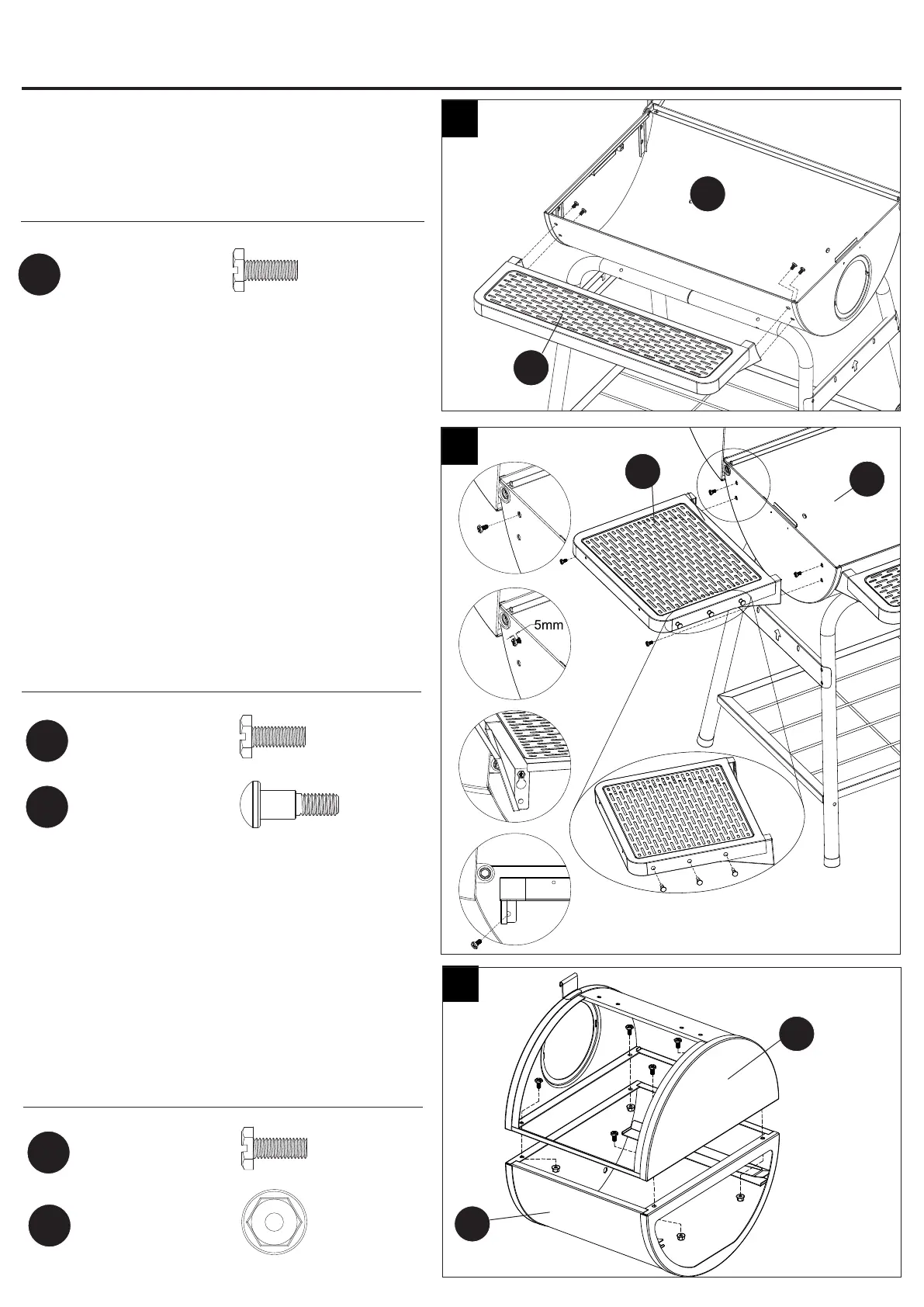

INSTRUCCIONES DE ENSAMBLAJE
Paso 8: je el estante frontal
Fije el estante frontal (L) a la fuente inferior (I) con
cuatro pernos M6x12 (BB).
Aditamentos utilizados
8
Perno
M6x12
BB
x 4
I
Perno
M6x12
BB
x 4
Paso 9: je la repisa lateral izquierda
Fije la repisa lateral izquierda (H) a la fuente inferior (I)
con cuatro pernos M6x12 (BB).
Fije los tres tornillos M6 (JJ) en la repisa lateral
izquierda (H).
Nota: inserte dos pernos M6x12 (BB) en los oricios
superiores y deje expuestos 5 mm de rosca.
Aditamentos utilizados
9
Tornillo
M6
JJ
x 3
Primero
Segundo
Tercero
Cuarto
I
H
Perno
M6x12
BB
x 4
Paso 10: je la parte superior del cuerpo del SFB y
el cuerpo del SFB
Fije la parte superior del cuerpo del SFB (W) en el
cuerpo del SFB (X) con cuatro pernos M6x12 (BB) y
tuercas M6 (GG).
Aditamentos utilizados
10
W
Tuerca
M6
x 4
GG
L
X
