Master Forge FHTS80001D - Instrucciones de Ensamblaje

26
Aditamentos utilizados
INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados

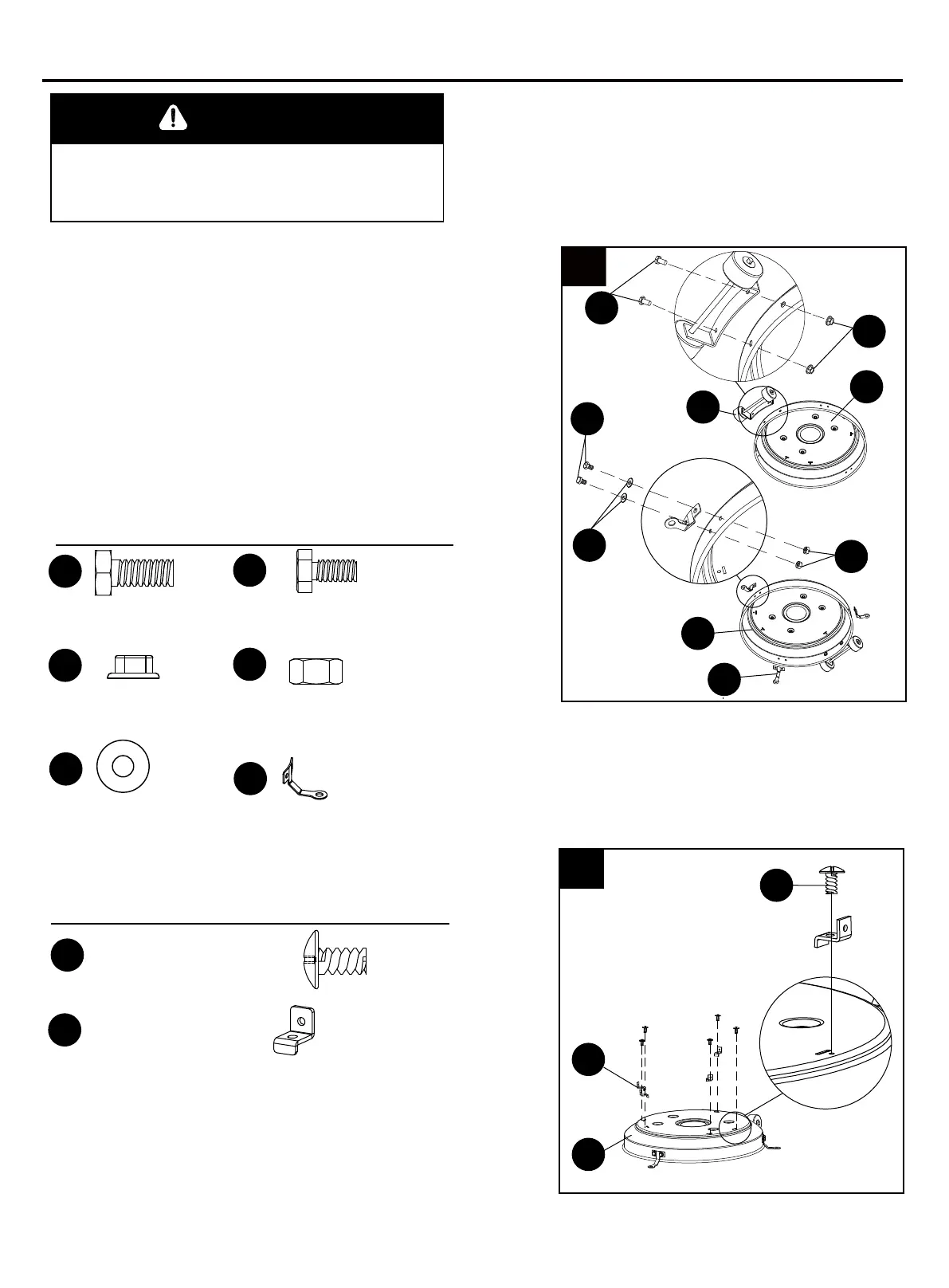

1. Alinee los orificios en el soporte del kit de ruedas (G) con los
orificios correspondientes en la base (H), luego inserte los
pernos M8 x 15 mm (AA) a través de los orificios. Apriete a
mano las tuercas de brida M8 (DD). Asegúrese de que el
ensamble de las ruedas esté paralelo a la base (H).
Para proteger el calentador de vientos fuertes, fije la base (H)
firmemente a tierra con tornillos.
a. Invierta la base (H), fije el soporte a tierra (PP) a la base (H)
con pernos (BB) y arandelas (LL), como se muestra en la
imagen.
b.
Asegure el soporte a tierra (PP) con tuercas (HH).
c.
Fije otros dos soportes a tierra (PP) con pernos (BB) y tuercas
(HH), e invierta la base (H).
2. Fije el soporte de la base (OO) a la base (H) con tornillos (FF),
como se muestra en la imagen.
ADVERTENCIA
Este producto contiene bordes filosos
en los paneles, la carcasa del cilindro y
el mango, instálelo con precaución.
1
AA
DD
H
G
BB
LL
HH
H
PP
AA
x 2
Tuerca de brida M8
BB
DD
HH
LL
Perno M6 x 10 mm
Tuerca M6
Arandela Φ6
Perno M8 x 15 mm
x 6
x 2
x 6
x 6
PP
x 3
Soporte a tierra
2
OO
H
FF
FF
Tornillo M3 x 16 pulg.
x 5
OO
Soporte de la base
x 5
