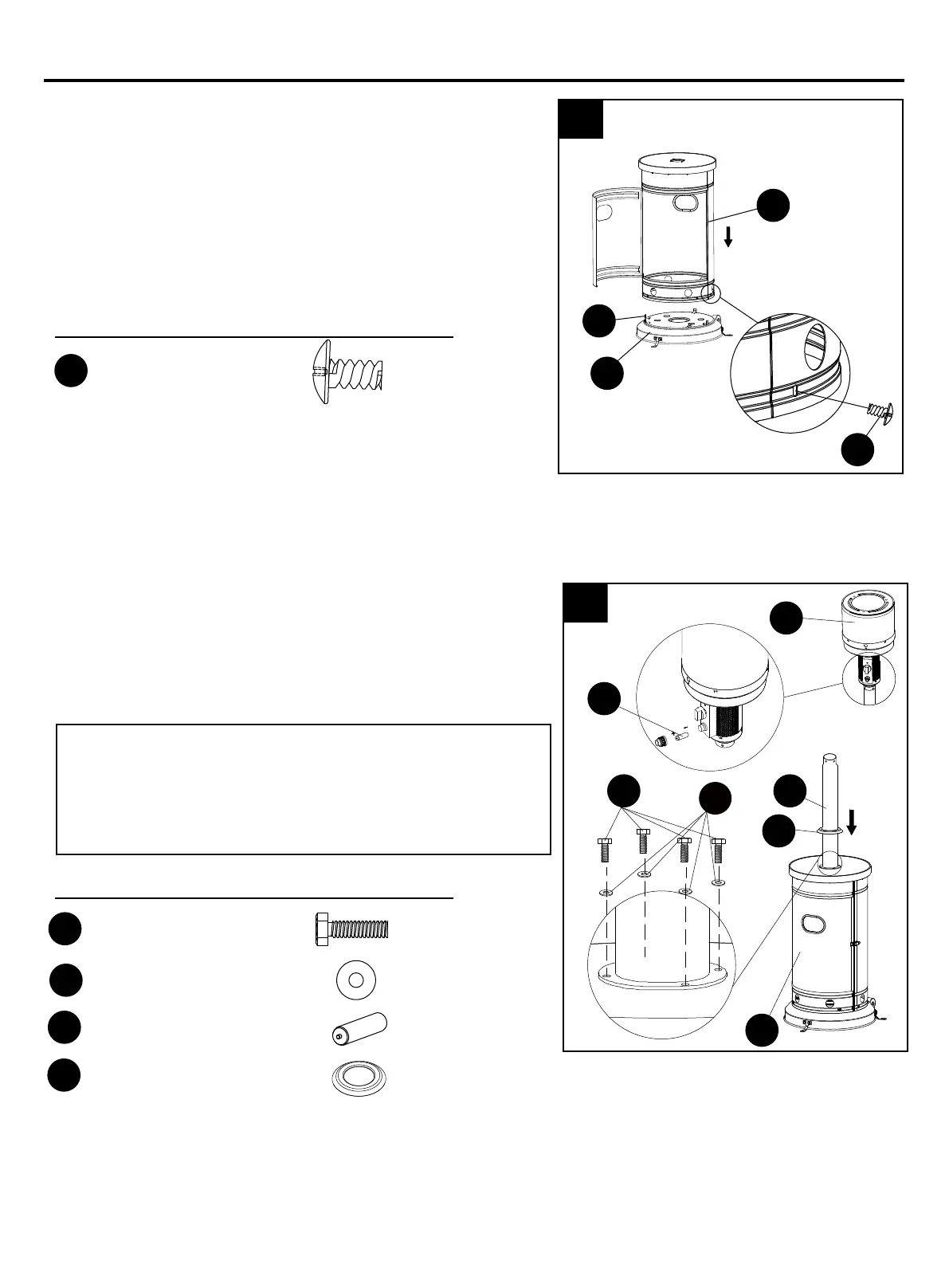

INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
Aditamentos utilizados
4. Use los pernos M6 x 20 mm (CC) y las arandelas
Φ6 (LL) para asegurar el poste 2 (E) a la carcasa del
cilindro (F). Apriételos y cúbralos con el anillo de
cubierta (I).
Desenrosque el botón del interruptor, cargue la batería
pequeña (QQ), ajuste el botón del interruptor.
3. Fije la carcasa del cilindro (F) sin apretar a la base
(H) con tornillos M3/16 pulg. (FF)
ADVERTENCIA: retire la película protectora
antes de ensamblar.
Nota: la puerta de la carcasa del cilindro debe colocarse
en la dirección opuesta al ensamble de las ruedas para
garantizar que el tanque de LP no se caiga de la unidad
al moverla.
ADVERTENCIA:
este producto contiene baterías
pequeñas. La ingesta de baterías pequeñas puede
causar RIESGO DE ASFIXIA. Busque atención médica
de inmediato si ingiere o inhala baterías. Mantenga a los
niños alejados de las baterías pequeñas.
3
F
OO
FF
H
FF
Tornillo M3 x 16 pulg.
x 5
4
F
E
K
CC
LL
C
LL
Arandela Φ6
x 4
CC
Perno M6 x 20 mm
x 4
QQ
x 1
Batería
I
Anillo de cubierta
x 1
I
