Master Forge FHTS80001D - Page 28

28

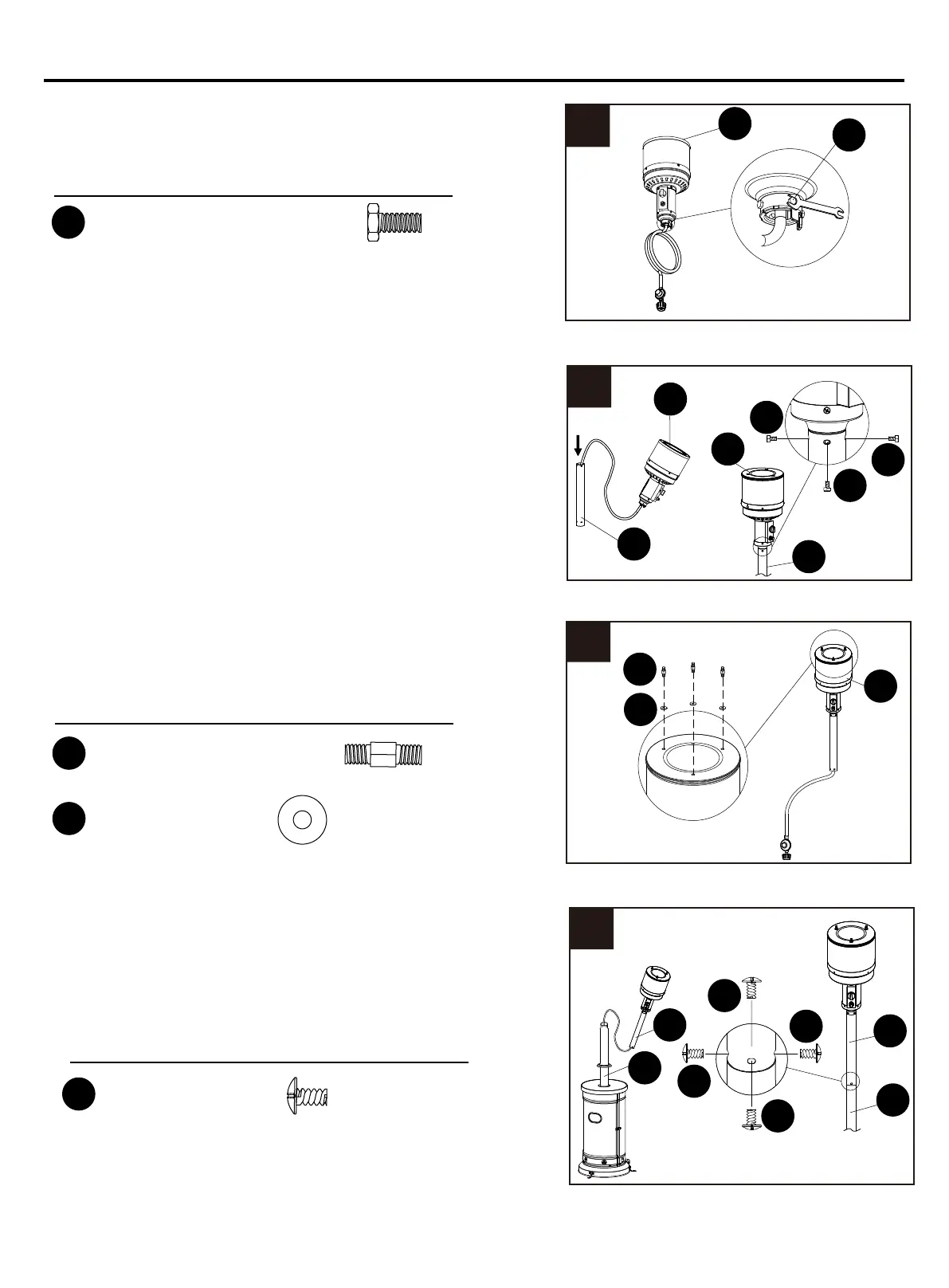

INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
5. Desatornille los pernos de acero inoxidable (GG) del
ensamble del cabezal (C).
6. Inserte la manguera del ensamble del cabezal en el
poste 1 (D). Asegure el ensamble del cabezal al poste
1 (D) con los pernos de acero inoxidable (GG).
Nota: la perilla de control del ensamble del cabezal
debe estar sobre la calcomanía en el poste.
GG
x 4
Perno de acero inoxidable
Aditamentos utilizados
8. Inserte la manguera del ensamble del cabezal en el
poste 2 (E). Asegure el ensamble del poste 1 (D) al
poste 2 (E) con tornillos (FF).
Nota: la perilla de control del ensamble del cabezal
debe estar sobre la calcomanía en el poste.
FF
x 4
Tornillo M3 x 16 pulg.
8
D
FF
E
FF
FF
FF
E
D
6
C
D
GG
GG
GG
D
C
5
C
GG
7. Fije los espaciadores para el reflector (EE) y las
arandelas Ø8 (JJ) a la parte superior del ensamble del
cabezal (C). Apriete los espaciadores para el reflector (EE).
Aditamentos utilizados
7
JJ
EE
C
EE
JJ
x 3
Espaciador para el reflector
x 3
Arandela Φ8
