Master Forge FHTS80001D - Page 29

29

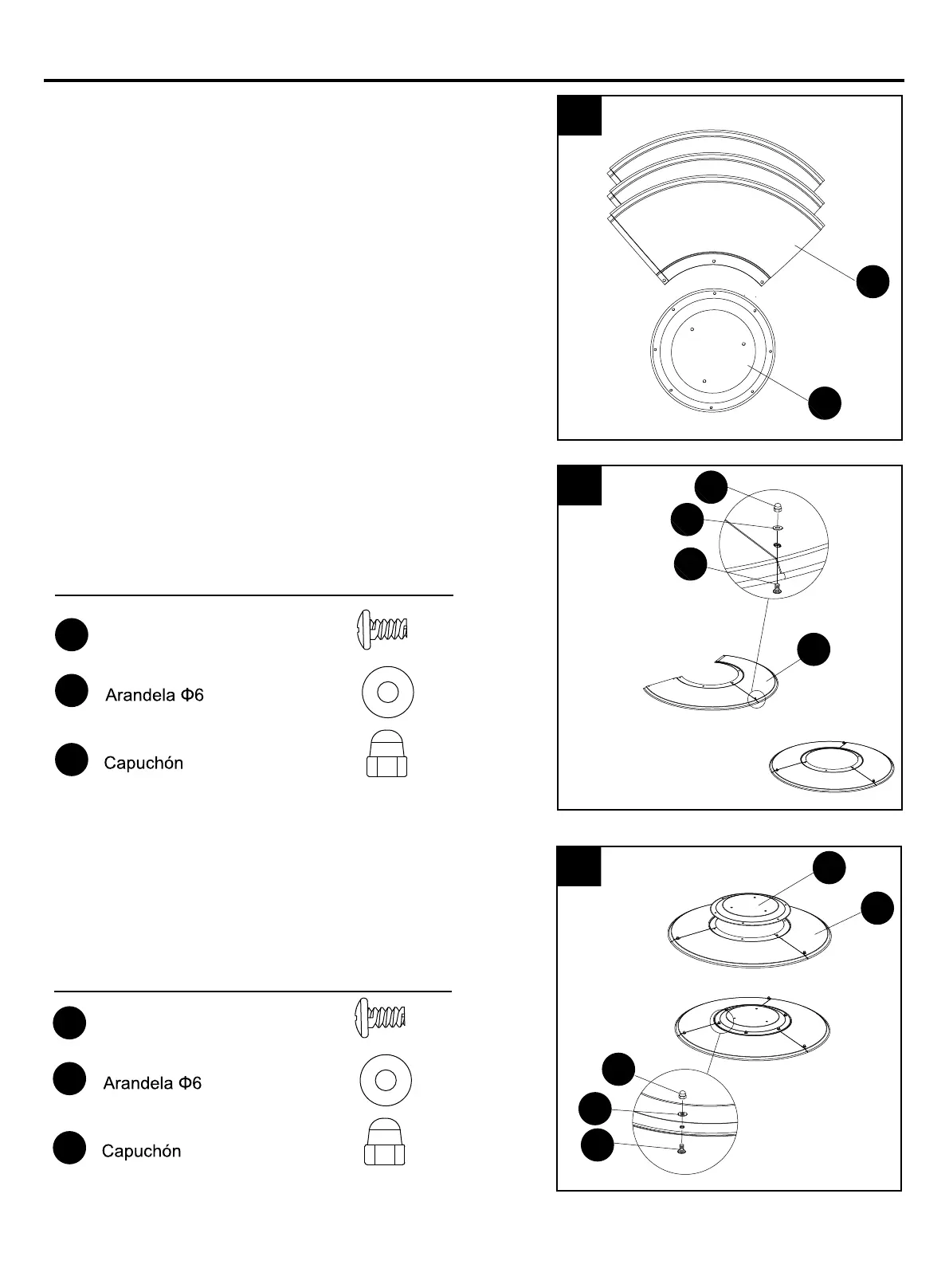

INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
9.
ADVERTENCIA: retire la película protectora
antes de ensamblar.
Nota: si es necesario para la alineación adecuada de las
secciones del reflector, afloje cada perno antes de
continuar con el ensamble y vuelva a apretarlos una vez
que las secciones estén alineadas.
10. Fije los paneles del reflector (B) con tornillos
M6 x 10 mm (KK) y arandelas Φ6 (LL). Asegure sin
apretar con los capuchones (MM).
11. Fije la placa del reflector (A) a los paneles del reflector
(B) con tornillos M6 x 10 mm (KK) y arandelas Φ6 (LL).
Asegure sin apretar con los capuchones (MM). Una
vez alineados correctamente, apriete todos los tornillos
y los pernos preensamblados.
Aditamentos utilizados
9
A
B
10
KK
MM
LL
B
11
A
B
MM
LL
KK
KK
LL
MM
x 3
x 3
x 3
Tornillo M6 x 10 mm
KK
LL
MM
x 6
x 6
x 6
Tornillo M6 x 10 mm
