Master B 2 EPB User Manual

AL
BG
CN
CZ
DE
DK
EE
ES
FI
FR
GB
GR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SI
SK
TR
UA
YU
5 / 9 kW
32

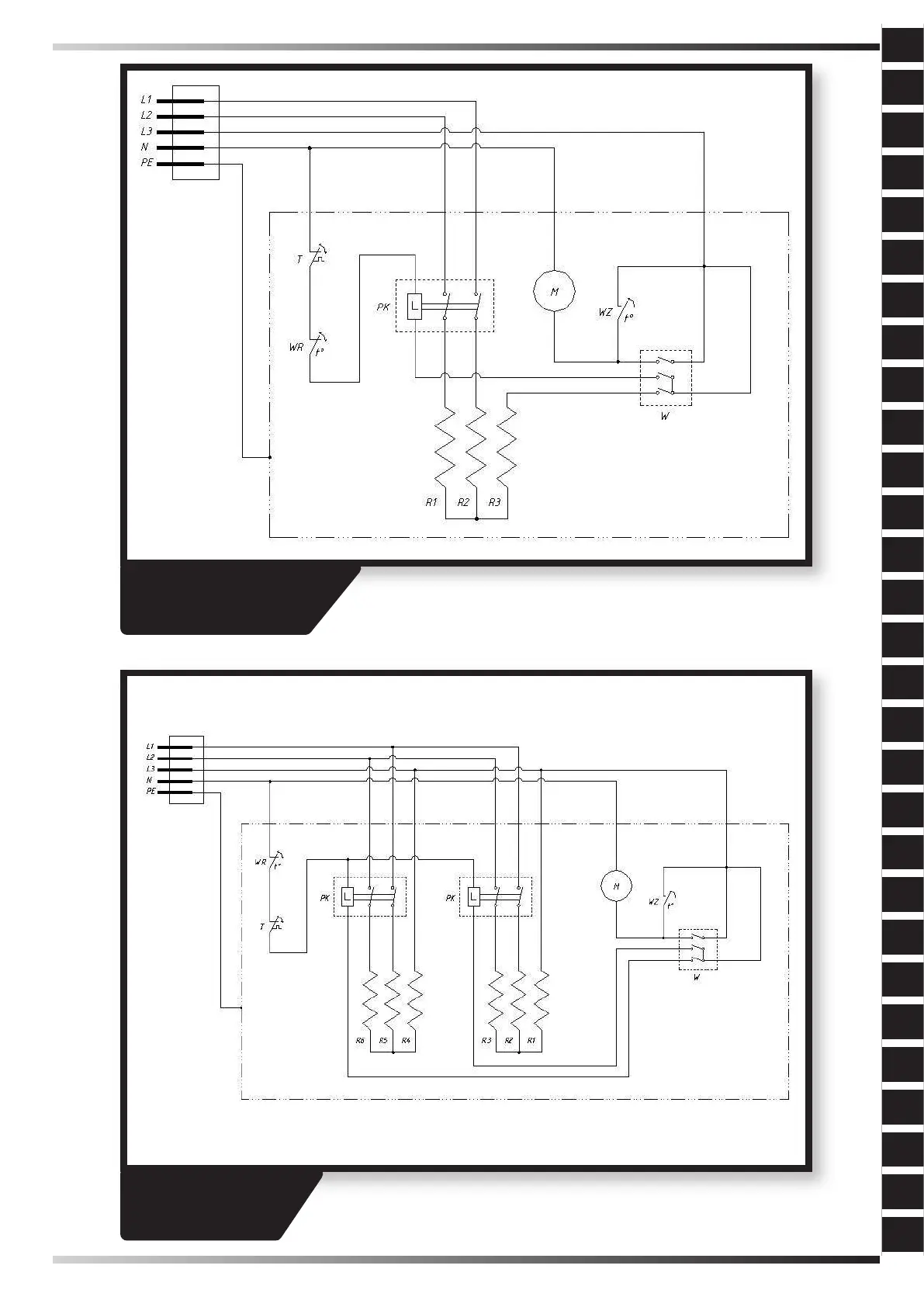

AL SKEMA ELEKTRIKE / BG ЕЛЕКТРИЧЕСКА СХЕМА / CN 电路图 / CZ ELEKTRICKÉ SCHÉMA / DE ELEKTRISCHES SCHALTBILD / DK EL-DIAGRAM
EE ELEKTRISKEEM / ES ESQUEMA ELÉCTRICO / FI KYTKENTÄKAAVIO / FR SCHÉMA DE CÂBLAGE / GB WIRING DIAGRAM / GR ΣΧΕΙΑΓΡΑΜΜΑ ΤΟΥ
ΗΛΕΚΤΡΙΚΟΥ ΚΥΚΛΜΑΤΟΣ / HR SHEMA ELEKTRIKE / HU ELEKTROMOS KAPCSOLÁSI SÉMA / IT SCHEMA ELETTRICO / LT ELEKTRINö SCHEMA
LV ELEKTRISKĀ SHĒMA / NL SCHAKELSCHEMA / NO ELEKTRISK SKJEMA / PL SCHEMAT ELEKTRYCZNY / PT ESQUEMA ELÉTRICO / RO SCHEMĂ
ELECTRICĂ / RU ЭЛЕКТРИЧЕСКАЯ СХЕМА / SE ELANLÄGGNING / SI ELEKTRIČNA SHEMA / SK ELEKTRICKÁ SCHÉMA / TR ELEKTRĐK EMASI
UA ЕЛЕКТРИЧНА СХЕМА / YU SHEMA ELEKTRIKE /
W – switch
M – motor
WR – temperature limiter
WZ – overheat sensor
T – thermostat
PK – relay
L – coil
R1,R2,R3,R4,R5,R6 – heating elements
2kW 3/3,3 kW
5/9 kW
15 kW
22 kW
15 kW
32
AL SKEMA ELEKTRIKE / BG ЕЛЕКТРИЧЕСКА СХЕМА / CN 电路图 / CZ ELEKTRICKÉ SCHÉMA / DE ELEKTRISCHES SCHALTBILD / DK EL-DIAGRAM
EE ELEKTRISKEEM / ES ESQUEMA ELÉCTRICO / FI KYTKENTÄKAAVIO / FR SCHÉMA DE CÂBLAGE / GB WIRING DIAGRAM / GR ΣΧΕΙΑΓΡΑΜΜΑ ΤΟΥ
ΗΛΕΚΤΡΙΚΟΥ ΚΥΚΛΜΑΤΟΣ / HR SHEMA ELEKTRIKE / HU ELEKTROMOS KAPCSOLÁSI SÉMA / IT SCHEMA ELETTRICO / LT ELEKTRINö SCHEMA
LV ELEKTRISKĀ SHĒMA / NL SCHAKELSCHEMA / NO ELEKTRISK SKJEMA / PL SCHEMAT ELEKTRYCZNY / PT ESQUEMA ELÉTRICO / RO SCHEMĂ
ELECTRICĂ / RU ЭЛЕКТРИЧЕСКАЯ СХЕМА / SE ELANLÄGGNING / SI ELEKTRIČNA SHEMA / SK ELEKTRICKÁ SCHÉMA / TR ELEKTRĐK EMASI
UA ЕЛЕКТРИЧНА СХЕМА / YU SHEMA ELEKTRIKE /
W – switch
M – motor
WR – temperature limiter
WZ – overheat sensor
T – thermostat
PK – relay
L – coil
R1,R2,R3,R4,R5,R6 – heating elements
2kW 3/3,3 kW
5/9 kW
15 kW
22 kW
