3
DK
IGANGSÆTTELSE
Før igangsættelsen af generatoren, og før den tilkobles til det
elektriske tilførselsnet, bør man kontrollere at karakteristikkerne
af det elektriske tilførselsnet svarer til dem der er angivet
identifikationsetiketten.
ADVARSEL: Generatorens elektriske tilførselslinje
skal være forsynet med en jordforbindelse og med
en magneto-termisk differentialekontakt.Generatoren
s elektriske stik skal være tilsluttet til en stikkontakt
forsynet med delingsafbryder.
Generatoren kan virke automatisk kun når en kontrolanordning,
som for eksempel en termostat eller et ur, er tilsluttet til
generatoren, ved at fastsætte ledningen til stikkets (2)
samlemuffer 2 og 3 (Fig. 6) , som er forsynet sammen
med apparatet (den elektriske ledning som forbinder de to
samlemuffer bør fjernes, og eventuelt monterei igen, kun hvis
man ønsker, at generatoren viker uden kontrolanordningen).
For at sætte maskinen i gang, bør man:
indstille kontrolanordningen, hvis tilkoblet, for at sikre driften
(for eksempel, bør termostaten indstilles maksimum
temperaturen);
indstille kontakten 3 (Fig. 6) på positionen med:ON symbolet.
Blæserensættes i gang, og forbrændingen begynder efter
nogle sekunder.
I anledning af den første igangsættelse, eller efter at
fyringsoliekredsløbet har været helt udtømt, kan det være at
fyringsolie tilførseln er utilstrækkelig, og kan derfor forårsage
at flamme kontrolanordningen kobler ind for at standse
generatoren;i dette tilfælde, efter at have ventet cirka et minut,
tryk genindstillingsknappen 1 (Fig. 6) og start maskinen
igen.
I tilfælde af manglende funktion, følg denne fremgangsmåde:
1. Kontrollér at der er fyringsolie i beholderen;
2. Tryk på genindstillingsknappen 1 (Fig. 6);
3. Hvis generatoren stadig ikke virker efter disse operationer,
henvis til paragraffen “FEJLFINDING” for at opspore årsagen til
den manglende funktion.
STANDSNING
For at standse apparatet, skal man stille kontakten 3 (Fig. 6) på
“0” positionen, og operere på kontrolanordningen, for eksempel
ved at indstille termostaten en lavere temperatur.Flammen
slukkes, og blæseren fortsætter sin virkning indtil
forbrændingskammer et erhelt kølet af.
SIKKERHEDSANORDNINGER
Generatoren er forsynet med en et elektronisk udstyr for
flamme kontrollen. Hvis der fremkommer en eller flere
funktion uregelmæssigheder, standser udstyret maskinen, og
kontrollampen af genindstillingsknappen 1 (Fig. 6) tændes.
En overtemperatur termostat kobler ind, og forårsager
afbrydelsen af fyringsolie forsyningen hvis generatoren opheder:
termostaten genindstilles automatisk når forbrændingskammer
temperaturen synker indtil den maksimale tilladte værdi. Før
generatoren sættes i gang igen, bør ophedning årsagen
findes og afskaffes (for eksempel blokering af luft indsugnings-
eller udstødningsrøret, standsning af blæseren).For at sætte
maskinen i gang igen, man trykke på genindstillingsknappen
1 (Fig. 6) og gentage instuktionerne angivet i paragraffen
“IGANGSÆTTELSE”.
FUNKTIONSPRINCIP
FOREBYGGENDE
VEDLIGEHOLDELSESPROGRAM
For en korrekt apparat funktion, er det nødvendigt at rengøre re-
gelmæssigt forbrændingskammeret, brænderen og blæseren.
! ADVARSEL Før udførelsen af enhver vedligeholdelse
operation, bør man: standse maskinerne efter
anvisningerne fra forrige paragraf.
Hver 50 timers drift bør man:
Afmontere filterindsatsen, og rengøre den med ren
forsyningsolie;
Afmontere den udvendige cylindriske overflade, og rengøre
den indvendige del og blæservingerne;
Kontrollere kabel tilstanden samt højspænding tilslutningerne
på elektroderne;
Afmontere brænderen, og rengøre melene, rengøre
elektroderne og austere afstanden til den angivet værdi i side
af elektrode justeringsskemaet (Fig. 10).
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

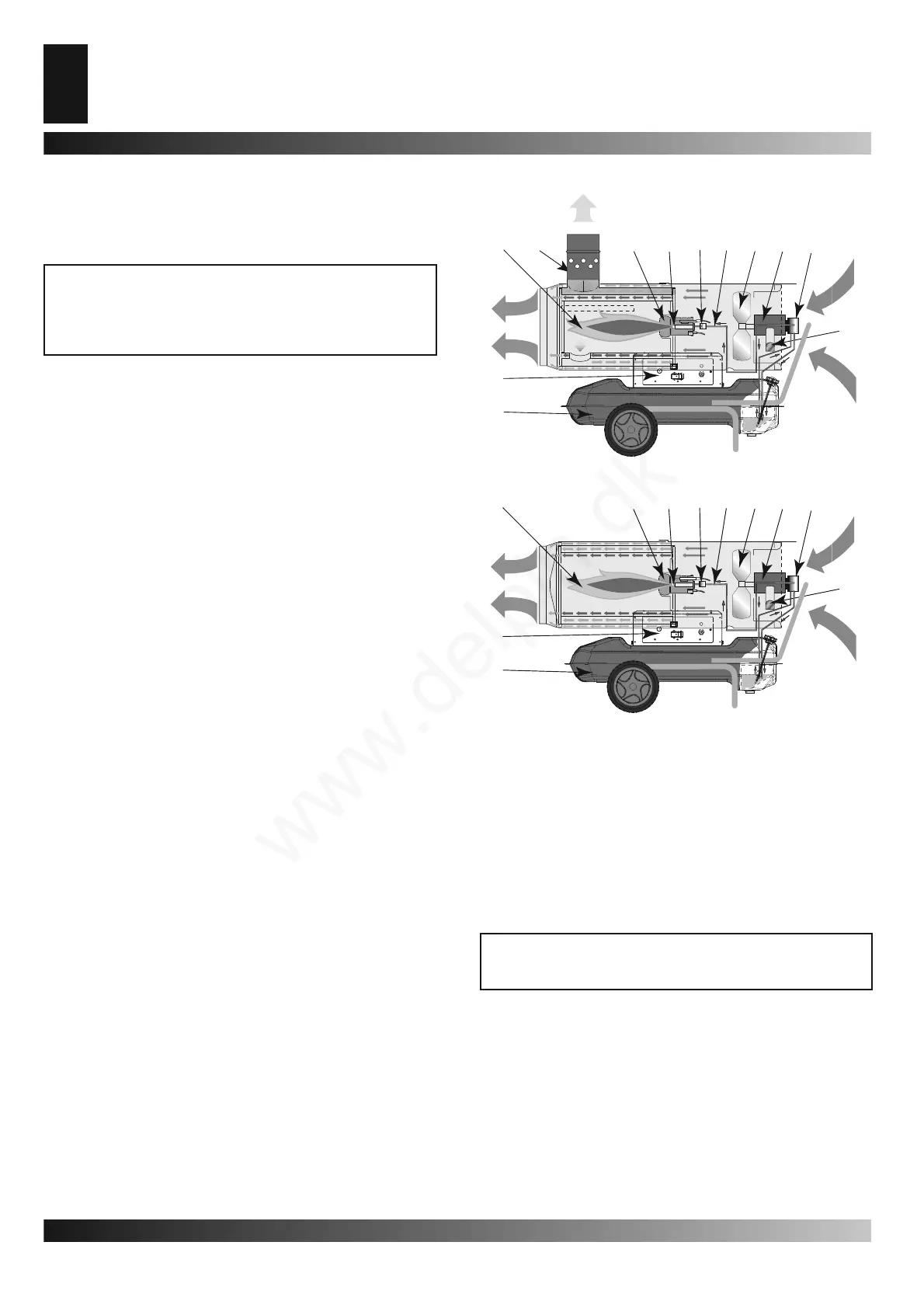

1. Forbrændingskammer, 2. Vindbeskyttet røgskorsten tilslut-
ning, 3. Brænder, 4. Dyse, 5. Brændstof elektroventil, 6. Bræn-
dstof kredsløb, 7. Blæser, 8. Motor, 9. Forsyningsolie pumpe,
10. Kabelsammenrulning krampe, 11. Brændstof beholder, 12.
Kontrolpanel.
Figur 4 - Model BV.
1.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Figur 5 - Model B.
