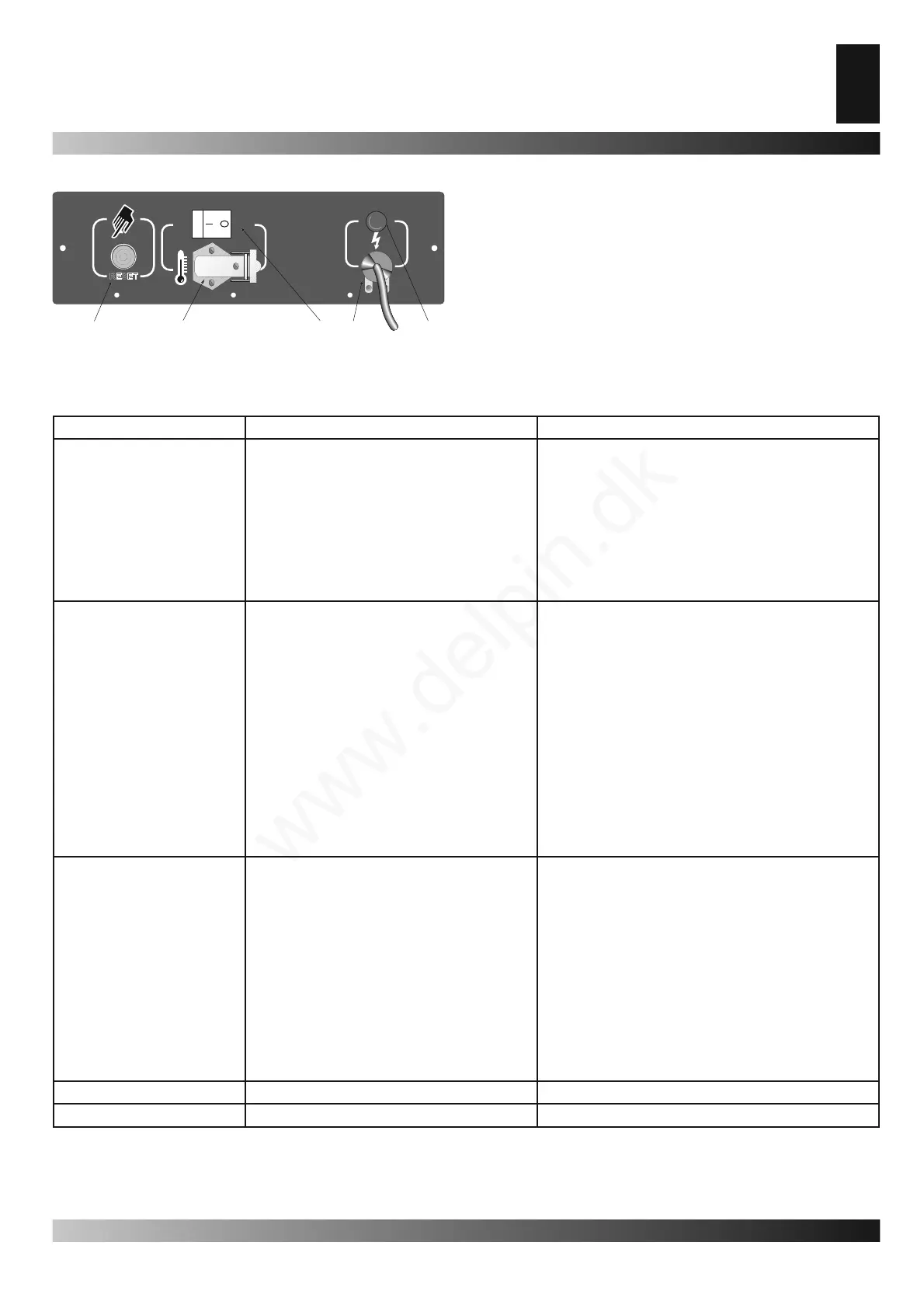

ELEKTRISK PANEL
1. Genindstillingsknap, 2. Stikkontakt for den indvendige tem-
peratur termostat, 3. Hovedkontakt, 4. Tilførselskabel, 5. Spæn-
ding signallampe.
Figur 6 - Elektrisk panel
FEJLFINDING
NOTERET FEJL MULIG ÅRSAG LØSNING
Blæseren starter ikke og
flammen tændes ikke
1 Manglende elektrisk tilførsel
2 Fejlagtig indstilling af den eventuelle kon-
trolanordning
3 Defekt kontrolanordning
4 Nedbrændt eller afbrudt motorindpakning
1a Undersøg karakteristikkerne af el-systemet (220-
240V - 1~ - 50 Hz)
1b Kontrollér kontaktens funktion og stilling
1c Kontrollér sikringens funktion
2 Kontrollér at kontrolanordningens regulering er
korrekt (for eksempel skal temperaturen, indstillet
på termostaten være højere end den omgivende
temperatur)
3 Udskift kontrolanordningen
4 Udskift motoren
Blæseren starter og flam-
men tændes ikke,eller den
vedbliver ikke tændt
1 Fejlagtig antændelse
2 Defekt flammekontrolanordning
3 Fejlagtig fotocelle
4 Forsyningsolien når ikke til brænderen, eller
når i utilstrækkelig mængde
5 Fejlagtig elektroventil
1a Kontrollér forbindelserne mellem antændelsesled-
ningerne, elektroderne og transformatoren
1b Kontrollér elektrodernes position og deres afstand,
efter skemaet på side 8
1c Kontrollér at elektroderne er rene1d Udskift antæn-
dings transformatoren
2 Udskift anordningen
3 Rengør eller udskift fotocellen
4a Kontrollér funktionen af pumpe-motor leddet
4b Kontrollér at der ikke er luftindtrængen i forsy-
ningsoliekredsløbet ved at undersøge rærernes
tæthed og filter pakningen
4c Rengør, og udskift dysen, hvis nødvendigt
5a Kontrollér den elektriske forbindelse
5b Kontrollér TS termostaten (Fig. 12-13)
5c Rengør og eventuelt udskift elektroventilen
Blæseren starter og flam-
men tændes, men der er røg
dannelse
1 Utilstrækkelig forbrændingsluft
2 Overdreven forbrændingsluft
3 Den anvendte forsyningsolie er snavset el-
ler indholder vand
4 Luftindtrængen i forsyningsoliekredsløbet
5 Utilstrækkelig forsyningsolie mængde til
brænderen
6 Overdreven forsyningsolie mængde til
brænderen
1a Fjern alle mulige hindringer og tilstopninger fra luft
indsugnings- og eller udblæsningsrør
1b Undersøg positionen af luftindstillings ringen
1c Rengør brænder skiven
2 Undersøg positionen af luftindstillings ringen
3a Udskift den brugte forsyningsolie med ren forsy-
ningsolie
3b Rengør forsyningsolie filteret
4 Undersøg rørernes tætning og pakningen af forsy-
ningsolie filteret
5a Undersøg brændstof værdien
5b Rengør eller udskift dysen
6a Undersøg brændstof værdien
6b Udskift dysen
Generatoren standser ikke 1 Defekt tæthed af elektroventilen 1 Udskift elektroventil legemet
Blæseren standser ikke 1 Defekt blæser termostat 1 Udskift TR termostaten (Fig. 12-13)
