Page 11
opération, veiller à la garder à la même position de repère
que l’axe “X”.
e) Percer la menuiserie aux points indiqués sur le gabarit (Fig. 5).
f) Appliquer les brides (A) à la menuiserie à l’aide des vis à
tête plate comme indiqué ci-dessus. Vérifier l’alignement
des brides, à l’horizontale comme à la verticale.
g) Monter la bride pour fenêtre à vasistas sur la partie mobile
de la menuiserie en utilisant les repères indiqués sur le
gabarit.
h) Compléter l’assemblage entre le bout de la chaîne et le
crochet rapide à l’aide de la cheville prévue à cet effet
Ø4x32 (dans la livraison) en la plaçant en position médiane
(Fig. 6).
i) Accrocher l’actionneur aux brides en engageant les deux
lumières obtenues à l’extrémité de l’actionneur dans les
chevilles adéquates.
j) Tourner l’actionneur de 90°, rapprocher le bout de la chaîne à
l’attache et engager la cheville dans la lumière de l’actionneur.
Fixer le crochet rapide à la bride (Fig. 10).
k) Effectuer les raccordements électriques en respectant le
schéma illustré plus bas ou bien l’étiquette appliquée au
câble d’alimentation.
l) Vérifier que la sortie de la chaîne est parfaitement alignée
avec la bride. Si elle ne l’est pas, desserrer les vis de
fixation et remettre la bride à la bonne place.
m) Effectuer un essai complet d’ouverture et de fermeture de la
menuiserie. La phase de la fermeture étant terminée,
vérifier que la menuiserie est parfaitement fermée par un
simple contrôle de la compression des joints.
n) Le fin de course de l’actionneur, dans la phase de retrait, est
automatique. L’appareil exerce une traction de plus de 280N qui
assure une parfaite compression des joints.

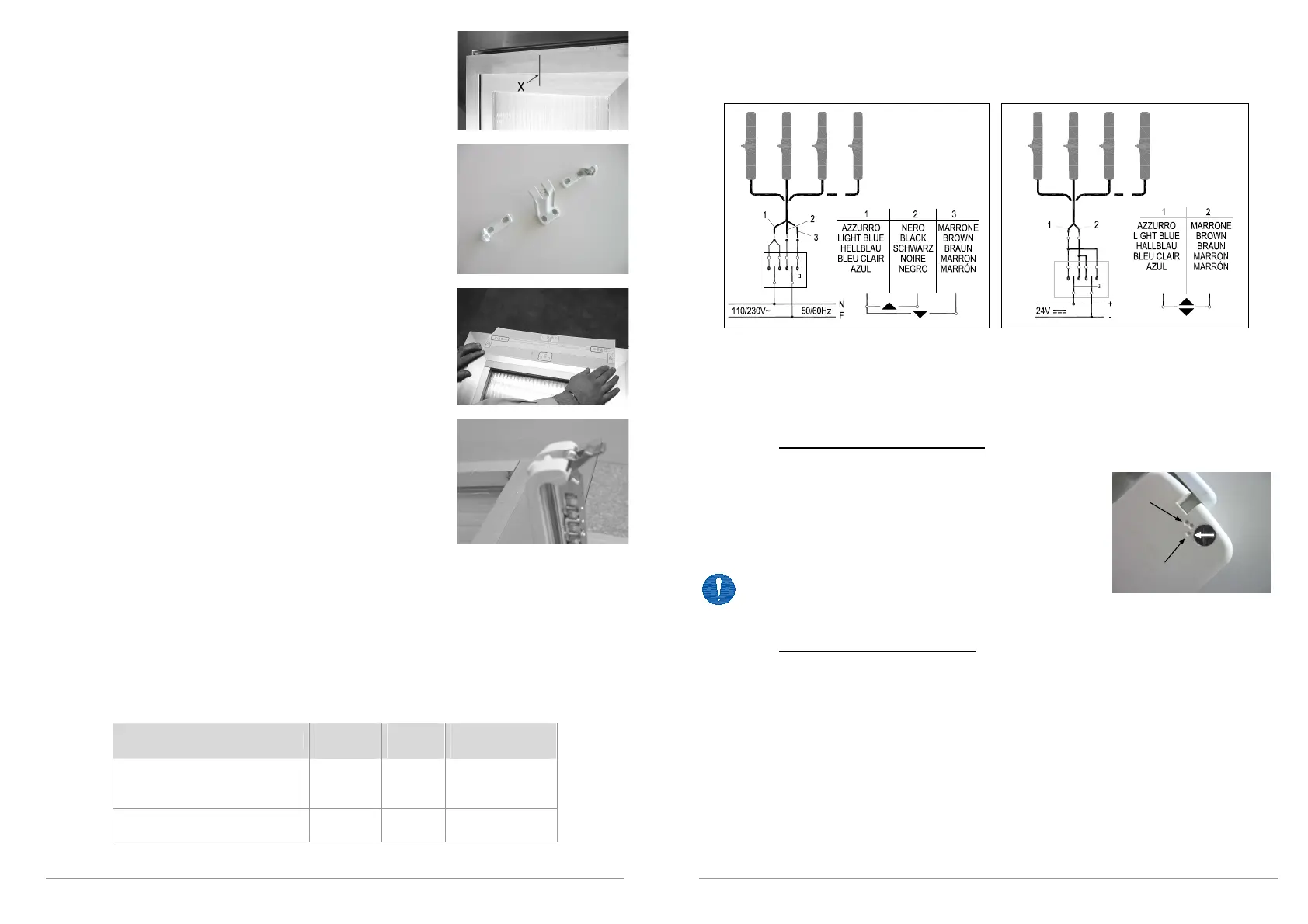

Figure 7
Figure 8
Figure 9
Figure 10
9. Raccordement électrique
Les machines sont équipées d'un câble d'alimentation qui répond aux normes de sécurité
en vigueur et aux consignes de protection contre les nuisances radio- électriques.
Avant de procéder au raccordement électrique il convient de vérifier, en s’aidant du tableau
qui suit, que le câble d’alimentation corresponde bien aux données de tension figurant sur
l’étiquette appliquée sur l’actionneur.
Tension d’alimentation
Longueur
du câble
Nombre
de fils
Couleur des fils
d’alimentation
110/230V~ (a.c.), 50/60Hz 1 m 3
LEU CIEL
NOIR
BRUN
24V═ (d.c.) 1 m 2
LEU CIEL
BRUN
Page 12
Lorsqu’il s’avère nécessaire de prolonger le câble d’alimentation jusqu’au poussoir de
commande, pour les actionneurs basse tension (24V═ dc), il convient de prévoir la bonne
section de câble. La section des conducteurs figure au tableau de la page 8 (Choix de la
section des câbles d’alimentation). Pour le câblage, suivre les schémas ci-dessous.
110/230V~ (a.c.), 50/60Hz 24V═ (d.c.)
10. Programmation de l’actionneur
10.1. Fin de course en l’ouverture
À un coin de l’actionneur se trouve une douille avec rainure
pour tournevis ainsi qu'une flèche indicatrice (voir photo ci-
contre) qui sert lorsqu’on souhaite régler la course (240 ou 360
mm).
Le carter de l’actionneur présente deux repères: 1 point
(course 240 mm); 2 points (course 360 mm).
ATTENTION. Ne sélectionner jamais la course 360 quand
l’actionneur est en fin de course à 240mm; le sélecteur
à l’intérieur se peut irrémédiablement rompre.
10.2. Fin de course en fermeture
Le fin de course en fermeture est automatique et non programmable. L’arrêt de
l’actionneur est provoqué par l’absorption de puissance qui survient lorsque la fenêtre est
complètement fermée et les joints entièrement écrasés, c’est-à-dire lorsque la puissance
absorbée dépasse de 15% la puissance nominale. Dans ce cas, l’actionneur, à charge
maximale, exerce une traction de plus de 280N.
Après claque fermeture ou intervention de la protection électronique, la chaîne bouge en
sens contraire sur environ 1 mm, afin de donner la bonne compression sur les joints et
détendre les organes mécaniques. Vérifier, en outre, que les attaches et les brides de
support soient solidement fixées à la menuiserie et que les vis sont bien serrées. En cas
de menuiserie en alu, éviter d’utiliser des vis autotaraudeuses ou autoforeuses car après
quelques manœuvres, elles arracheraient le profil. Utiliser, en revanche, des vis métriques
avec inserts filetés (voir notes page 9).
240 mm
