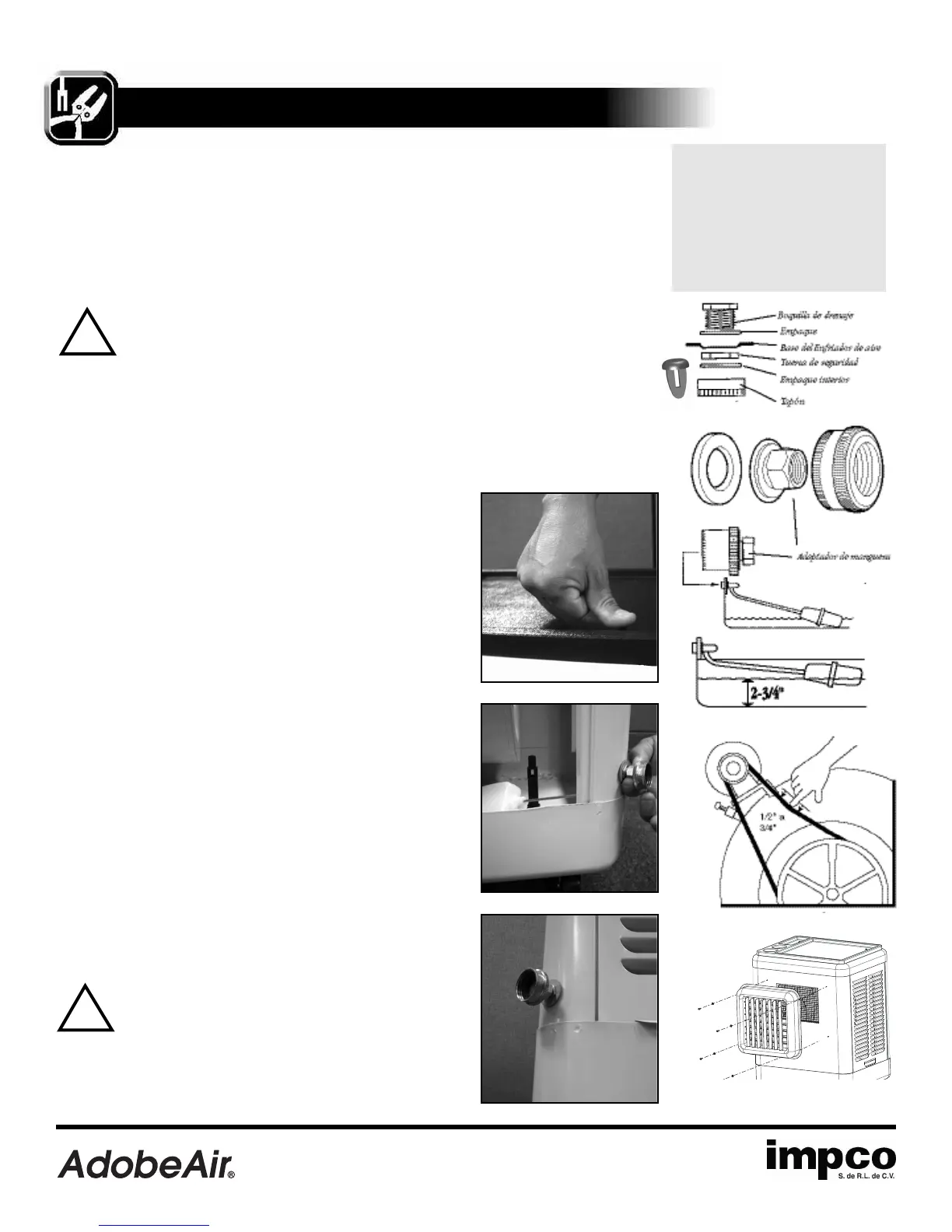

INSTRUCCIONES DE INSTALACIÓN
Desempacando la unidad Mobile MasterCool.
La unidad está empacada con la charola de plástico moldeado sin
colocar. Retire la charola de plástico de la caja de cartón y después
saque el enfriador de aire de la caja de cartón.
Instalación de la Rejilla. Antes de operar su nuevo cooler
Mobile MasterCool, debe completar la instalación de la rejilla al
gabinete.
PRECAUCIÓN: Maneje con cuidado la rejilla,
ésta podría tener las orillas filosas o alguna
rebaba.
Usando las cuatro pijas hexagonales y las rondanas estriadas
(incluidas en la bolsa de accesorios), fije la rejilla al gabinete
apretando las pijas a los orificios marcados en el gabinete. No
apriete en exceso. Vela la ilustración 5.
Instalando las ruedas. Algunos modelos se empacan con las
ruedas colocadas en la base del gabinete. Si las ruedas no están
colocadas, busque las ruedas dentro del enfriador de aire y atornílle-
las a la base del gabinete con los tornillos que se incluyen.
Colocando la charola de plástico. Retire los marcos laterales
de los paneles del enfriador de aire levantándolos hacia arriba y hacia
afuera del gabinete del enfriador de aire. Encuentre la bolsa de partes
adentro del enfriador de aire y atornille la parte superior de la charola
con los tornillos y las tuercas que se incluyen.
Instalando la boquilla y el tapón de drenado.
Si aún no está conectada, remítase a la Figura 1 e instale la boquilla y
el tapón de drenado a través del orificio que se encuentra en la base
del enfriador de aire.
Instalando la válvula y el adaptador del flotador.
Remítase a la Figura 2 e inserte el flotador en la pata lateral del
enfriador de aire usando el orificio suministrado. El adaptador de
manguera de jardín se conecta a la toma de bronce ajustándose a la
válvula del flotador. Verifique que los empaques de la manguera estén
adecuadamente colocados en su lugar.
Conectando el agua. Mueva el enfriador de aire a un área donde
pueda ser llenado de agua y drenado. El enfriador de aire deberá
colocarse en un piso nivelado. Conéctelo a una fuente de agua usando
una manguera de jardín de grado comer
cial (suministrada por el
cliente) conectada al adaptador en la válvula del flotador
, y abra la
llave del agua. Verifique que las conexiones de agua sellen bien
examinando visualmente tanto a la conexión del flotador / manguera
como a la boquilla de drenado.
PRECAUCIÓN:
La presión de la toma de agua no debe de ser
mayor a 0,588 MPa, o menor 0,392 MPa, ó se
deberá instalar un regulador de presión en la
línea.
Ajustando el nivel del agua.
Remítase a la Figura 3 y ajuste la
altura del agua como se muestra, ajustando al flotador
.
!
HERRAMIENTAS REQUERIDAS
P
ARA LA INSTALACIÓN
• Llave española de 3/8˝
• Llave se estrías de 3/8˝
• Perica ajustable de 6˝
• Desarmador #2
• Llave de Ojo ó Desarmador de
Caja de 7/16
Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
!
Revise la tensión de la
banda.
Esta instrucción
corresponde solamente a los
modelos que se mueven por
medio de una banda. Revise la
tensión de la banda (Figura 4)
empujándola hacia abajo. Si la
banda tiene la tensión adecuada
ésta bajará entre 1/2” y 3/4”.
Para ajustar la tensión de la
banda, afloje el tornillo en la
ranura del soporte del motor,
ajústela a la tensión adecuada,
y apriete el tornillo.
