7
110522-3

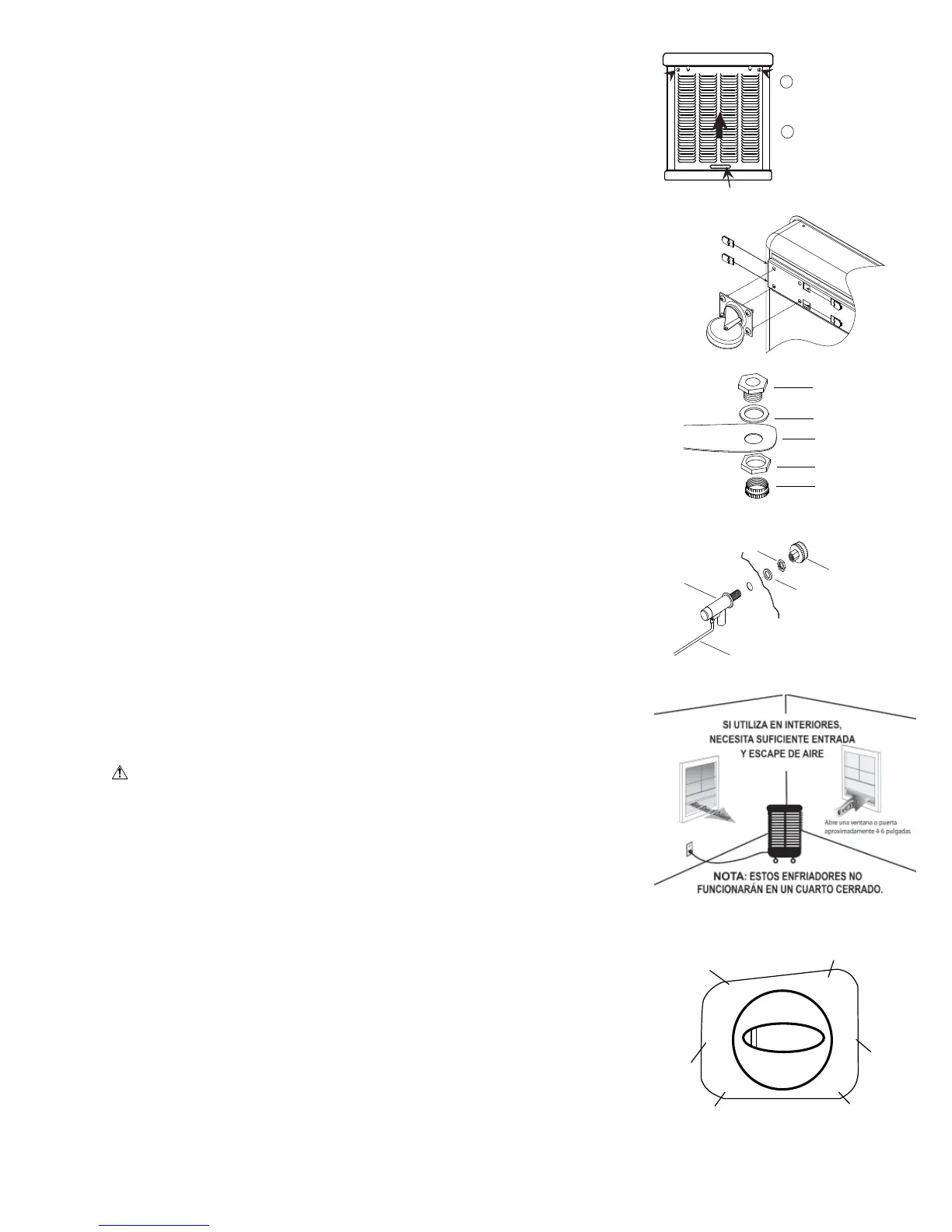

CONJUNTO DEL ENFRIADOR
NOTA: Las ruedas y el manual se encuentran dentro de la unidad.
1. Desembale la unidad de la caja. Por favor, reciclar y desechar el material de embalaje de
manera responsable.
2. Dos tornillos fi jan cada panel. Localice y retire los tornillos que se encuentran unas 1-1/2 pulga-
das por debajo de la superfi cie de plástico. Vuelva a colocar los tornillos al volver a instalar el
panel.
3. Acceder al interior de la unidad mediante el orifi cio de la mano en la parte inferior del panel
para levantarlo arriba y fuera del gabinete. Localice y retire la bolsa de plástico de las piezas y
el manual.
INSTALAR LAS RUEDAS
NOTA: El kit de instalación contiene 2 ruedas giratorias con freno, 2 ruedas giratorias sin
freno, 16 tuercas de tinnerman y 16 tornillos.
1. Pone la unidad por su lado. Coloque las tuercas de tinnerman por el soporte del rueda como
se muestra la fi gura.
2. Coloque los ruedas al soporte con los tornillos probados.
CONECTAR
EL AGUA
Además de contener un depósito grande, esta unidad puede tener suministro constante de agua a
través de una manguera de agua común o línea de agua designada.
1. Instale el montaje de desagüe. Quite la tuerca y pase la boquilla por el agujero de la bande-
ja, colocando la arandela de goma entre la bandeja y la cabeza de la boquilla. Coloque la tuer-
ca en la boquilla y atorníllela hasta que quede apretada contra la parte inferior de la bandeja.
Atornille la tapa del desagüe a la boquilla para retener el agua.
2. Instale la válvula del fl otador. Instale la válvula en el agujero que se encuentra en el poste
de esquina usando la tuerca y arandela provistas. Si desea conectar una manguera de jardín
para un suministro continua de agua, instale el adaptador de manguera de jardín como se
muestra en la fi gura. También se puede conectar un tubo de 1/4 pulgadas.
3. Llene la bandeja con agua. Se puede llenar la unidad con agua manualmente por hasta 3
horas de aire fresco. Para llenar automáticamente conecte una manguera de jardín al adapta-
dor o un tubo de 1/4 pulgadas al fl otador.
Nota: No Sobrellene. Llene el agua hasta una altura máxima de 2 y 1/2 pulgadas (aproximada-
mente una pulgada por debajo del borde superior de la bandeja). Si utiliza una manguera de jardín,
debe ajustar el fl otador para que mantenga este nivel. Esto se puede lograr doblando la varilla del
fl otador para arriba o para abajo.
OPERACI
ÓN
UBICAC
IÓN
• Al usar la unidad MasterCool MMBT en una ubicación exterior, tomar en consideración los
siguientes precauciones:
PRECAUCIONES: Asegúrese de que el cable de alimentación está asegurada y no
plantea un peligro de tropiezo. Del mismo modo, si se utiliza una manguera de jardín para el
suministro de agua constante, bloquee las ruedas de la unidad, y asegure la manguera para
reducir los riesgos de tropiezos.
• Si utiliza el enfriador evaporativo en interiores, asegúrese de tener sufi ciente entrada de aire
exterior y de escape mediante la apertura de ventanas y puertas. Sin una buena fuente de aire
exterior y una salida para escapar el aire, la humedad se acumulará en el espacio encerrado y
la unidad no se enfriará adecuadamente.
LOS CONTROLES
Esta unidad se puede utilizar como sólo un ventilador o como un enfriador evaporativo.
El interruptor de seis posiciones permite dos velocidades para los modos de ventilador (VENT) y del
modo fresco (COOL), una posición de la bomba para mojar los fi ltros (PUMP ONLY), y una posición
de apagado (OFF).
MODO DE ENFRIAMIENTO:
1. Si los fi ltros están secos, coloque la perilla en la posición de “PUMP ONLY” durante unos 3
minutos para permitir que los fi ltros se mojen antes de encender el ventilador.
2. Gire el interruptor a cualquiera “HIGH COOL” (Alta Fresco) o “LOW COOL” (Bajo Fresco) para
iniciar el ventilador en modo de enfriamiento.
NOTES: La bomba se encenderá automáticamente cuando se selecciona la posición HIGH COOL o
LOW COOL. Utilice el ajuste de bajo fresco cuando sea posible. Esta menor velocidad mantiene el
aire más tiempo en los fi ltros mojados y por lo tanto aumenta la efi ciencia de enfriamiento.
MODO DE VENTILADOR SOLAMENTE:
1. Los posiciones de “HIGH VENT” o “LOW VENT” iniciará el soplador únicamente, sin agua.
ORIFICIO DE MANO
EMPUJE HACIA ARRIBA,
GIRE LA PARTE INFERIOR
DEL PANEL AFUERA DE
LA UNIDAD, Y
REMUEVE EL PANEL.
1
QUITE LOS DOS
TORNILLOS DEL PANEL
2
PUMP
ONLY
POWER
OFF
LOW
HIGH
COOL
LOW
COOL
VENT
HIGH
VENT
BOMBA
SOLAMENTE
ALTA VENTILACIÓN
ALTA FRESCO
BAJO VENTILACIÓN
APAGADO
BAJO
FRESCO
BOQUILLA ROSCADA
ARANDELA
DE GOMA
BANDEJA
TUERCA
TAPA DEL DESAGÜE
ADAPTADOR
PARA MANGUERA
DE JARDÍN
TUERCA
ARANDELA
FLOTADOR
VARILLA DEL FLOTADOR
