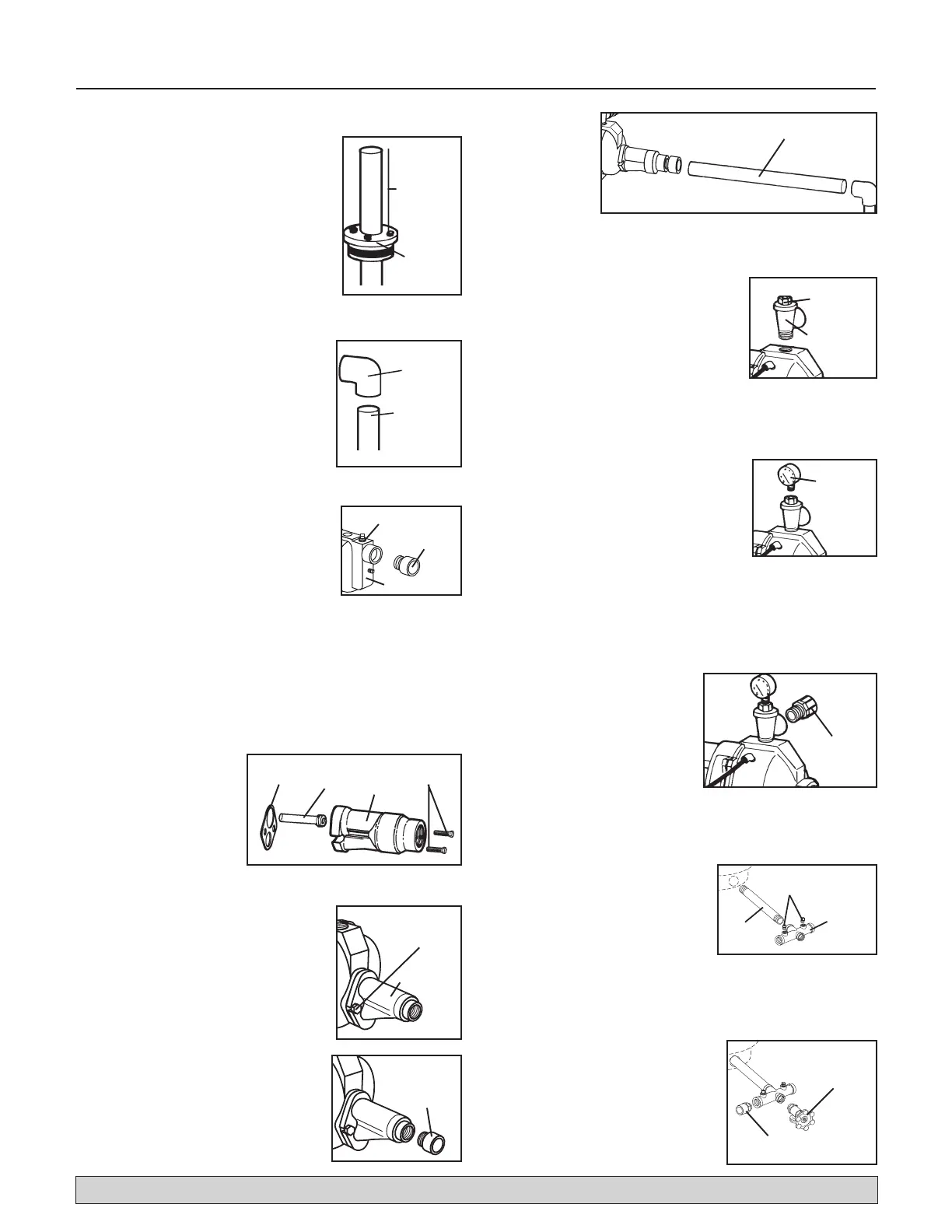

Installation 16
ENVIRON 12 PO
(30,5 CM) DE
TUYAU EN PVC
DÉPASSANT DE
LA COURONNE
D'ÉTANCHÉITÉ.
COURONNE
D'ÉTANCHÉITÉ
5. Collez le coude en PVC de 1-1/4
po sur le tuyau en PVC rigide qui
dépasse de la couronne d’étanchéité.
Si vous le désirez, vous pouvez
couper une petite longueur du tuyau
en PVC rigide avant de coller le
coude. Avec un couteau ou une
lime, enlevez les résidus de PVC sur
l’extrémité coupée du tuyau en PVC
rigide.
COUDE
EN PVC
DE
1-1/4 PO
DESSUS DU TUYAU
EN PVC DÉPASSANT
DE LA COURONNE
D'ÉTANCHÉITÉ
6. Si vous utilisez une pompe 312222-01,
vissez un adaptateur mâle en PVC
de 1-1/4 po sur l’avant de la pompe.
Serrez à la main, puis serrez sur 1/4
de tour supplémentaire avec une clé à
molette.
ADAPTATEUR
MÂLE EN PVC
DE 1-1/4 PO
DOUILLE
POMPE
7. Ouvrez la trousse
d’éjecteur. Vissez
bien serré le plus petit
venturi dans l’éjecteur.
Posez le joint sur
le venturi de façon
que ses ouvertures
s’alignent avec celles
de l’éjecteur.
JOINT DE
SCELLÉE
ÉJECTEUR
BOULONS
TUBE
VENTURI
8. Faites glisser les boulons dans les
orifices de boulons sur chaque côté
de l’éjecteur, puis dans le joint de
scellée et dans l’éjecteur de boulon
sur l’avant de la pompe. Serrez
fermement les boulons.
9. Vissez un adaptateur mâle en PVC
de 1-1/4 po sur l’avant de l’éjecteur.
Serrez à la main, puis serrez sur 1/4
de tour supplémentaire avec une clé.
ADAPTAT EUR
MÂLE EN PVC
DE 1-1/4 PO
10. Collez
autant de
raccords et
de sections
de tuyau en
PVC que
nécessaires
pour connecter le coude en PVC à l’adaptateur mâle en PVC
de 1-1/4 po sur l’avant de la pompe.
11. Enveloppez 2 ou 3 tours de ruban en
téflon sur les filets mâles sur le corps
du régulateur.Enlevez le bouchon
du manomètre sur le dessus du
té de refoulement. PROCÉDURE
D’AMORÇAGE: Placez un tuyau
d’arrosage de jardin sur le dessus
du té de refoulement, puis remplissez les tuyaux et la pompe
jusqu’à ce que l’eau déborde sur le haut du té de refoulement.
Il est possible que vous deviez attendre plusieurs minutes.
12. Revissez le bouchon de manomètre
sur le té de refoulement, puis vissez
le manomètre dans le bouchon de
manomètre. Assurez-vous que toutes
les connexions sont solidement
hermétiques.
14. Vissez un adaptateur mâle en
PVC de 1 po dans la sortie
du té de refoulement.
15. Vissez un mamelon de 10 po
x 1 po dans le réservoir sous
pression. Vissez la croix de
réservoir dans le mamelon de
sorte que les deux trous de
1/4 po de la croix de réservoir
soient orientés vers le haut.
Avec deux bouchons de 1/4 po, bouchez deux
orifices de la croix de réservoir.
ADAPTATEUR
EN PVC MÂLE
DE 1 PO
CROIX DE
RÉSERVOIR
BOUCHONS 1/4 PO
MAMELON
13. Établissez toutes les connexions électriques indiquées dans
les instructions de préinstallation des pages 15 et 16.
BOUCHON
DE MANOMÈTRE
TÉ DE
REFOULEMENT
AMORÇAGE D’UNE POMPE
ACCÉLÉRATRICE
DANS UN PUITS PEU PROFOND
LES ÉTAPES 7 À 12 S’APPLIQUENT AUX
POMPES CONVERTIBLES
561471-01 et 561472-01
16. Vissez l’écoulement de chaudière
de 1/2 po sur l’avant de la croix
de réservoir. Vissez un adaptateur
en PVC mâle de 1 po sur le côté
admission de la croix de réservoir.
Branchez-le sur la plomberie de
l’habitation.
ADAPTAT EUR EN
PVC MÂLE DE 1 PO
ÉCOULEMENT DE
CHAUDIÈRE DE
1/2 PO
Procédure C (suite)
4. IMMOBILISEZ LE TUYAU, enlevez
le collier de serrage et glissez la
couronne d’étanchéité sur le tuyau
en PVC rigide, puis sur l’enceinte
de pompe. Placez l’assemblage
de sorte que 12 po (30,5 cm) de
tuyau en PVC rigide sorte de la
couronne d’étanchéité. En alternance,
tournez les boulons sur la couronne
d’étanchéité vers la droite jusqu’à ce
que les joints en caoutchouc soient
serrés contre l’enceinte de pompe et le tuyau en PVC rigide.
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Mastercraft en composant le 1(877)455-5508
