MasterCraft 312222-01

RAPPEL: TOUS LES JOINTS ET TOUTES LES CONNEXIONS DOIVENT ÊTRE HERMÉTIQUES.
UNE SEULE FUITE GROSSE COMME UNE TÊTE D’ÉPINGLE PEUT NUIRE AU
FONCTIONNEMENT DE LA POMPE. À MOINS D’INDICATIONS CONTRAIRES, APPLIQUEZ DE
L’ENDUIT D’ÉTANCHÉITÉ SUR TOUS LES RACCORDS FILETÉS.

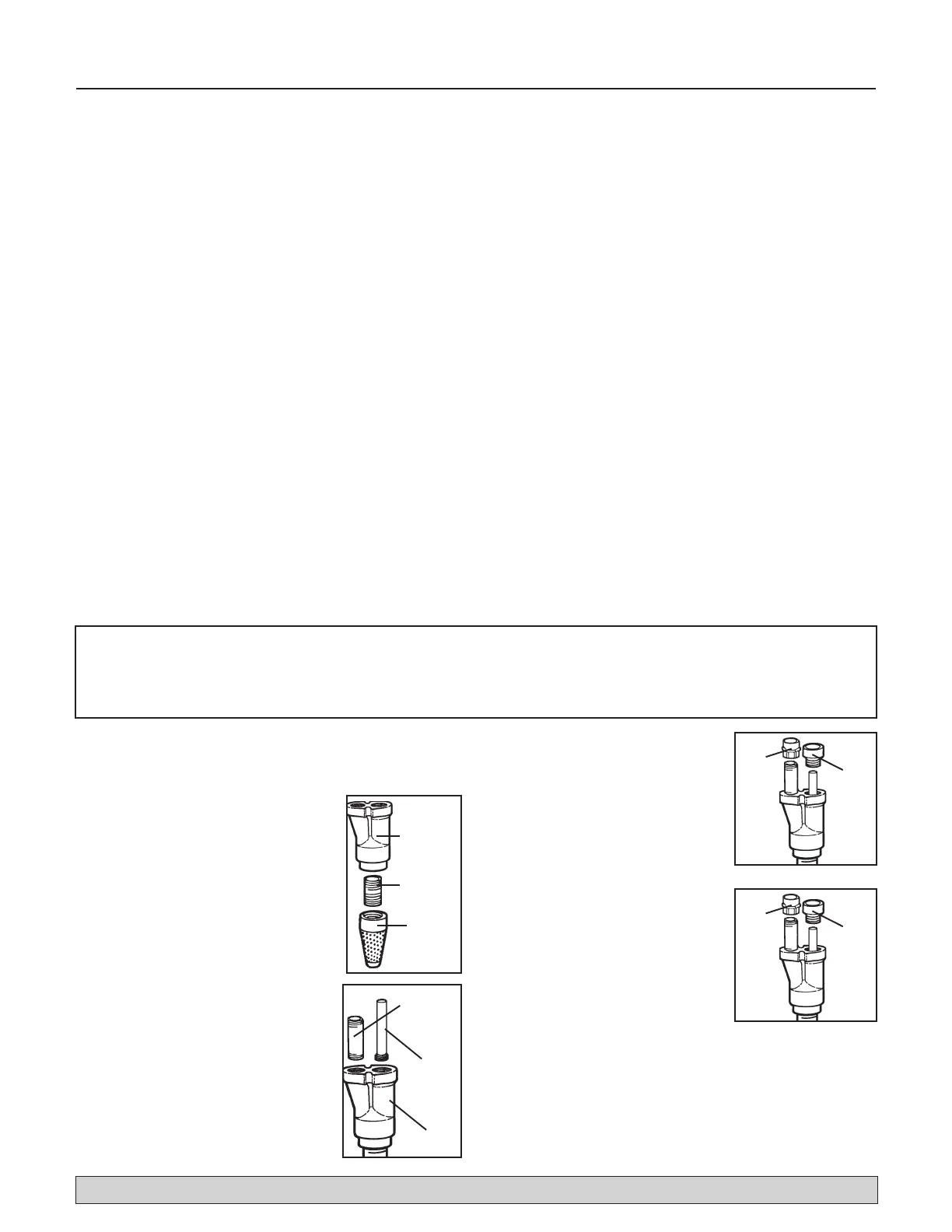

1. Vissez le mamelon fermé de 1-1/4 po
sur le clapet de pied. Vissez l’autre
extrémité du mamelon fermé de
1-1/4 po sur le bas de l’éjecteur pour
puits profonds. Serrez à la main, puis
serrez sur 1/4 de tour supplémentaire
avec une clé à tuyau.
2. L’éjecteur possède deux trous dans sa
partie supérieure. Vissez bien serré le
venturi (le plus long - pièce n°2) dans le
plus grand trou. Vissez un mamelon de
1 po x 5 po dans le petit trou. Le tube
venturi ne doit être serré qu’avec les
doigts. Avec une clé à tuyau, vissez le
mamelon sur 1/4 de tour.
MAMELON
FERMÉ DE
1-1/4 po
ÉJECTEUR
CLAPET
DE PIED
ÉJECTEUR
TUBE
VENTURI
MAMELON
1 PO X 5 PO
INSTALLATION D’UNE POMPE
ACCÉLÉRATRICE CONVERTIBLE :
3. Vissez un adaptateur mâle en
PVC de 1-1/4 po sur le tube
venturi et dans l’éjecteur. Vissez
un adaptateur femelle en PVC de
1 po dans le mamelon de 1 po x 5
po. Avec une clé à tuyau, vissez les
adaptateurs sur 1/4 de tour.
ADAPTAT EUR
FEMELLE EN
PVC DE 1 PO
ADAPTAT EUR
MÂLE EN PVC
DE 1-1/4 PO
4. Soustrayez cinq pieds (1,52 m) de
la profondeur du puits. Cette valeur
correspond à la longueur totale des
raccords et tuyaux en PVC devant
être collés à l’adaptateur mâle en
PVC de 1-1/4 po et à l’adaptateur
femelle en PVC de 1 po. Collez
une section de tuyau en PVC sur
chaque adaptateur, puis descendez
l’assemblage dans le puits en commençant par le clapet de
pied. Serrez fermement l’extrémité des tuyaux en PVC avec
un collier pour que l’assemblage ne glisse pas dans le puits.
ADAPTAT EUR
FEMELLE EN
PVC DE 1 PO
ADAPTAT EUR
MÂLE EN PVC
DE 1-1/4 PO
Installation 18
 • SufsammentdetuyauterierigideenPVCde3/4popour
relier la pompe au réservoir sous pression et assurer
l’entretien de la ligne
 • Untéderéservoir(pourréservoirsouspressionà
diaphragme)
 • Deuxbouchonsde1/4po
 • Unrobinetdevidangede1/2po
Outre les matériaux d’utilité générale pour les pompes à
puits profonds :
 • Unclapetdepiedde1-1/4po
 • Unmamelonferméde1-1/4po
 • Un éjecteur
 • Unmamelonde1pox5po
 • UnadaptateurfemelleenPVCde1-1/4po.
 • Unecouronned’étanchéité
 • SufsammentdetuyauxetraccordsenPVCrigide1popour
atteindre le fond du puits (tuyau de pression)
 • UncoudeenPVCde1po
 • DeuxadaptateursmâlesenPVCde1-1/4po
 • Unmamelonde1pox4po
Procédure C,2. Installation d’une
pompe pour puits profond
(561471-01, 561472-01)
POMPE INSTALLÉE DANS UN PUITS
PROFOND (PUITS FERMÉ DE 4 PO
DE DIAMÈTRE)
Si la profondeur du puits dépasse 25 pieds (7,6 m) sans excéder
70 pieds (21,33 m), il est recommandé d’utiliser une pompe pour
puits profond convertible de 3/4 ch. Cependant, il est également
possible d’utiliser une pompe pour puits profond de 1/2 ch si la
profondeur ne dépasse pas 70 pieds (21,33 m).
Matériaux d’utilité générale nécessaires pour les pompes
convertibles :
 • UneboîtedecimentPVC(lireattentivementlesinstructions)
 • Uneboîted’enduitàlets(lireattentivementlesinstructions)
 • DeuxadaptateursenPVCfemellesde1po
 • SufsammentdetuyauxetraccordsenPVC1-1/4popour
atteindre le fond du puits (tuyau de refoulement)
 • UncoudeenPVCde1-1/4po
 • UnadaptateurmâleenPVCde1-1/4po.
 • Unkitderégulateurdepression(comprendraccords,
tubulure et bouchon de 1/4 po)
 • Unmanomètre
 • DeuxadaptateursmâlesenPVCde3/4po
