Instalación 28
Proceso C, continuación.
17. Pegue todos los tramos de tubo y adaptadores de cloruro
de polivinilo rígidos de 1" que necesite para conectar el
adaptador macho de cloruro de polivinilo de 1" ubicado en
la conexión de descarga en T al adaptador macho de 1" en
la entrada de la T doble del tanque. Configure la presión en
el tanque de presión precargado a 2 libras menos que la
presión de activación de la bomba. La presión de marcha de
estas bombas viene graduada de fábrica a 30 PSI. Si esta
graduación de marcha no ha sido cambiada, entonces, el
tanque de presión a diafragma se deberá graduar a 28 PSI. Si
no se ha cambiado esta graduación de activación, entonces
la presión del tanque de presión precargado se deberá
configurar a 28 PSI (libras por pulgada cuadrada).

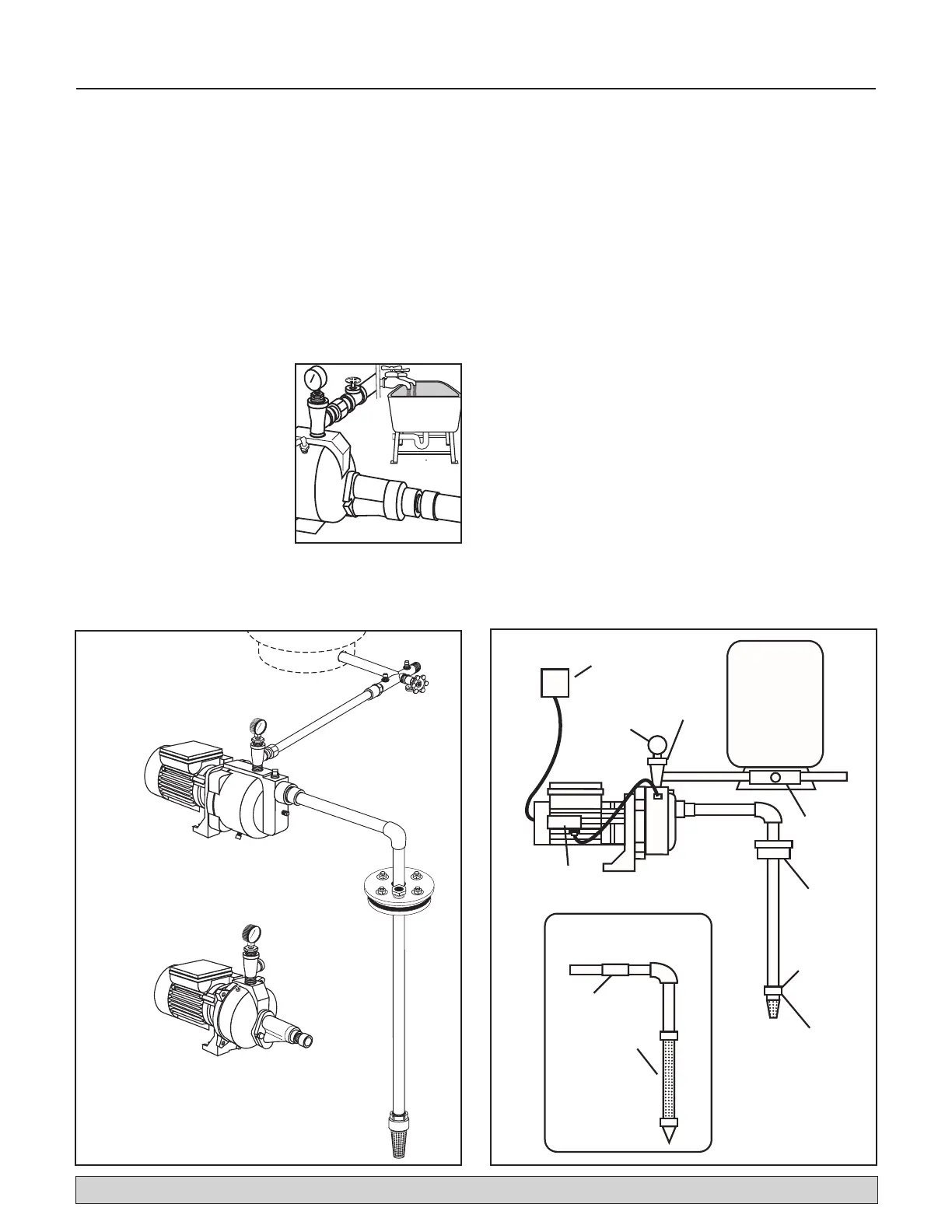

MODELOS
CONVERTIBLES
561471-01 Y
561472-01
312222-01
POZO POCO
PROFUNDO
Caja de fusibles o
disyuntor de circuito
Conexión de
descarga en T
T del
tanque
Adaptador
Válvula de retención
Lanza
extractora
Válvula
de pie
Sello para
el pozo
Tanque de
presión
Manómetro
Interruptor
de presión
INSTALACIÓN USANDO
LANZA EXTRACTORA
INSTALACIÓN DE LA BOMBA PARA
LANZAS EXTRACTORAS
Materiales necesarios además de los materiales
generales para pozos poco profundos, sólo para lanzas
extractoras
• Sucientetuberíagalvanizadade1-1/4"ymanguitosde
tubería de hincar como para llegar desde el fondo del pozo a
un pie por encima del nivel del suelo
 • Uncododeacerogalvanizadode1-1/4"
 • Unaboquilladeacerogalvanizadode1-1/4"
 • Unaválvuladeretenciónde1-1/4"
 • Unadaptadormachodecloru
ro de polivinilo de 1-1/4"
PASO 1: hinque la lanza extractora en el suelo según le indiquen las
instrucciones incluidas con la lanza extractora.
Use tanta tubería
galvanizada y tantos manguitos de tubería de hincar como sea
necesario para llegar al agua y dejar aproximadamente un pie de
tubería sobresaliendo desde el suelo.
PASO 2: enrosque el codo de acero galvanizado de 1-1/4" en el tubo
que sobresalga del suelo.
PASO 3: enrosque una boquilla de acero galvanizado de 1-1/4" en el
codo de acero galvanizado de 1-1/4".
PASO 4: enrosque la válvula de retención de 1-1/4" en la boquilla de
acero galvanizado de 1-1/4".
PASO 5: enrosque un adaptador macho de cloruro de polivinilo de
1-1/4" en la válvula de retención de 1-1/4".
PASO 6: SIGA LOS PASOS DEL 6 AL 18 DE LAS INSTRUCCIONES
DE LOS POZOS POCO PROFUNDOS CON CARCASAS DE
DIÁMETRO DE 4" (10 CM). La instalación completa se deberá
realizar de acuerdo con la ilustración siguiente.
18. Para cebarla, quite el tapón de
la sección superior de la
carcasa de la bomba. Llene la
tubería y la bomba con agua
hasta que se derrame el agua
de la sección superior de la
carcasa de la bomba.
Reemplace el tapón y apriételo
hasta que selle. Instale el
manómetro. Abra uno o dos
grifos en la casa. Encienda el
motor. Si la bomba está
desplazada del pozo 4 pies (1,2 metros) o más, podría tomar
varios minutos para que se cebe la bomba. Si no se cebara en
5 minutos: pare el motor, retire el acoplador del manómetro de la
conexión de descarga en T, añada más agua e inténtelo otra vez.
Para refacciones o asistencia, llame a Mastercraft Servicios al Cliente al: 1-877-455-5508
