MasterCraft 561471-01

Installation 20
Procédure C (suite)
17. Collez autant de raccords et de sections de tuyau en
PVC rigide de 3/4 po qu’il est nécessaire pour connecter
l’adaptateur mâle en PVC de 3/4 po (sur le té de refoulement)
à l’adaptateur mâle de 3/4 po sur l’admission du té de
réservoir. Réglez la pression du réservoir à diaphragme à
2 livres de moins que la pression limite de la pompe. La
pression de démarrage de ces pompes a été réglée à l’usine
à 30 lb/po
2
. Si cette pression n’a pas été modifiée, le réservoir
sous pression à membrane devra alors être réglé à 28 lb/
po
2

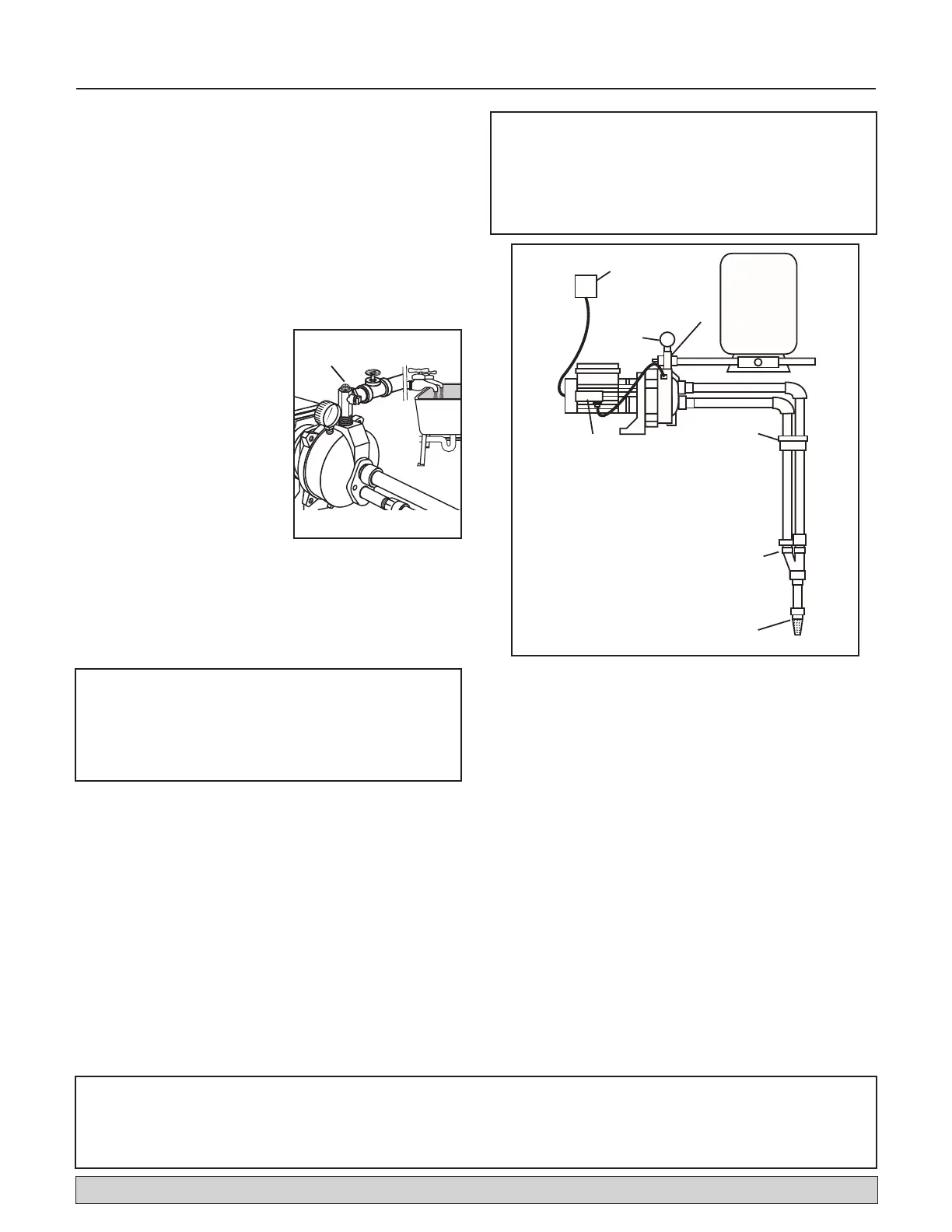

. Lorsque l’installation est terminée, l’équipement devrait
ressembler au schéma à droite.
Boîte de fusibles
ou disjoncteur
Régulateur
de pression
Manomètre
Pressostat
Couronne
d'étanchéité
du puits
Éjecteur
jumelé
Clapet
de pied
AVERTISSEMENT : Risque d’explosion. Si vous modifiez
les réglages du pressostat, réglez la pression d’arrêt
suffisamment basse pour arrêter la pompe. Si aucun robinet
n’est ouvert et que la pression d’arrêt est réglée trop haut,
la pompe fonctionnera continuellement sans débiter, ce
qui causera sa surchauffe, ou son explosion, et causer de
graves brûlures et de sérieux dommages.
TIGE DU
RÉGULATEUR
18. Ouvrez un ou deux robinets
de l’habitation. Faites démarrer
le moteur. Serrez la vis de
réglage du régulateur. Si la
pompe a été correctement
amorcée, une pression élevée
sera immédiatement indiquée
sur le manomètre. Alors que
la pompe fonctionne sous
une pression élevée, dévissez
lentement la tige du régulateur
jusqu’à l’obtention d’un débit
d’eau maximal sans chute de
pression à zéro. Si la pression
chute complètement, resserrez la tige et reprenez le réglage.
La pression stabilisée ne doit pas dépasser 24 lb/po
2
avec
une pompe 561471-01, et 28 lb/po
2
avec une pompe 561472-
01. Si aucune pression n’est détectée, arrêtez le moteur,
retirez le régulateur de pression de la pompe, ajoutez de l’eau
et réessayez.
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Mastercraft en composant le 1(877)455-5508
Avis: Une base d’expédition en plastique a été installée en usine pour éviter les mouvements
durant le transport. Si seulement la base d’expédition s’est fissurée durant le transport, la
pompe ne doit pas être retournée car son fonctionnement n’en sera pas affecté.
Si vous installez votre pompe avec un éjecteur
(garniture d’étanchéité) à tuyau simple,
veuillez suivre les directives d’installation qui
accompagnent la trousse d’éjecteur à garniture
d’étanchéité.
