Installation 14
Procédure B. Choix d’une pompe
appropriée
IMPORTANT! CHOISISSEZ LA
TENSION APPROPRIÉE
Avant de modifier le réglage de tension, la pompe doit être
débranchée de son alimentation électrique.

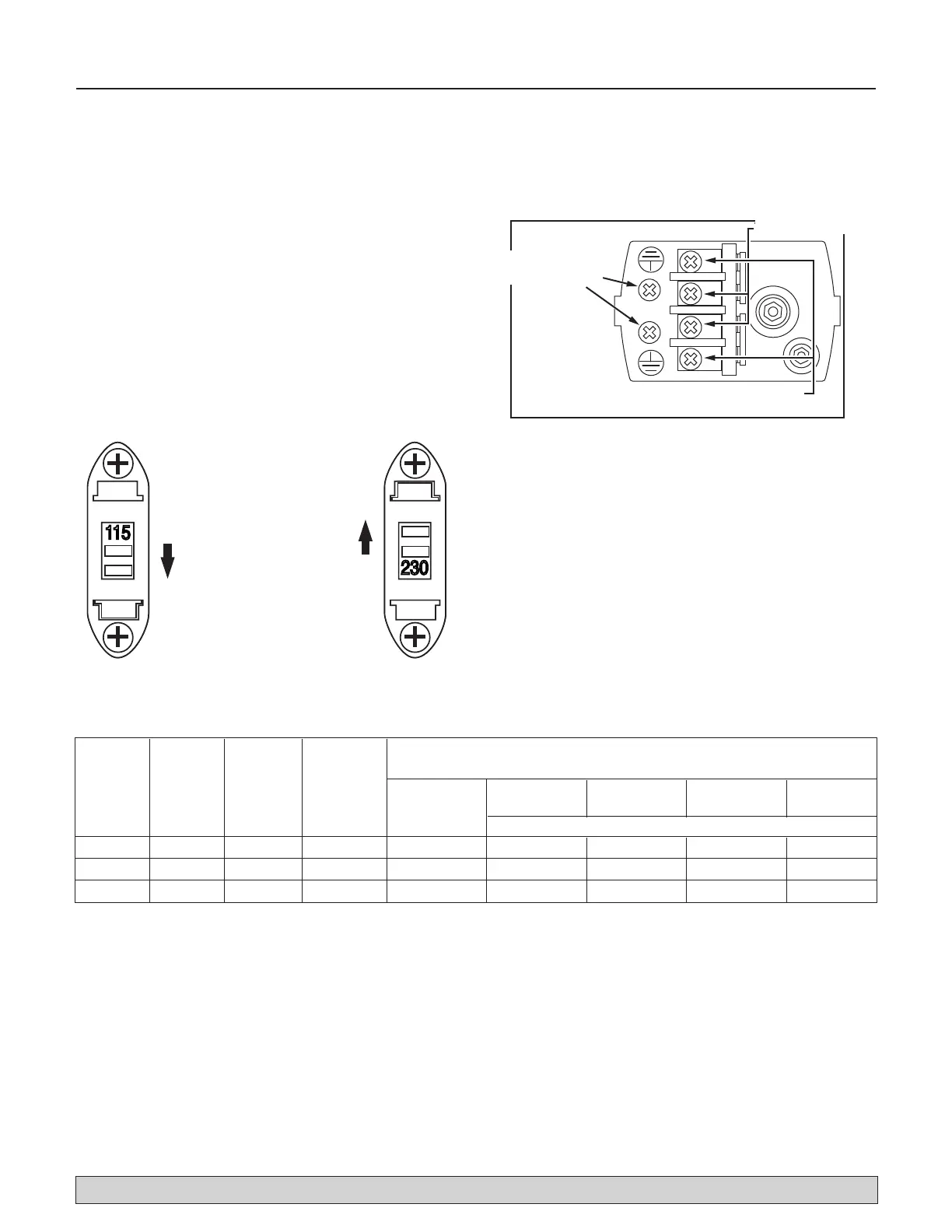

Pour modifier la tension,
le commutateur de tension est situé sous le couvercle d’accès en
plastique sur le dessus du moteur.
Pour accéder au commutateur,
enlevez les huit vis retenant le couvercle en plastique. Pour modifier
le réglage du commutateur de tension, faites-le glisser (comme
dans l’illustration) jusqu’à ce que le commutateur indique la tension
appropriée. La valeur de tension indiquée correspond au réglage
de tension de la pompe. Assurez-vous que le commutateur est bien
enclenché.
Reposez le couvercle et fixez-le à l’aide des huit vis.
CÂBLAGE DE LA POMPE
Avant de réparer ou manipuler la pompe, vous devez la débrancher.
Enlevez le couvercle sur le pressostat. Connectez le fil de terre nu
en cuivre à la vis de terre du pressostat. Connectez l’alimentation
électrique aux bornes marquées « Ligne » sur le schéma ci-dessous.
115
230
115
230
DIRECTIVES DE CHOIX DE TENSION
Avertissement!
Avant de réparer ou manipuler
la pompe, vous devez la débrancher.
Assurez-vous que l'alimentation
électrique disponible est conforme
au réglage du commutateur de tension.
Pour modifier le réglage du
commutateur de tension, faites-le
glisser (comme dans l'illustration)
jusqu'à ce que le commutateur
indique la tension appropriée.
Assurez-vous que le commutateur
est bien enclenché.
Replacez le couvercle du boîtier du
condensateur et fixez-le avec les vis
prévues à cet effet.
Faites attention de ne pas trop serrer
les vis.
TUYAUTERIE
Les illustrations présentent de la tuyauterie en plastique PVC mais
il est également possible d’utiliser des tuyaux en acier galvanisé.
Afin d’éviter les engorgements, toute la tuyauterie doit être propre et
exempte de corps étrangers. TOUS LES JOINTS ET TOUTES LES
CONNEXIONS DANS LE PUITS DOIVENT ÊTRE HERMÉTIQUES.
Même une petite fuite grosse comme une tête d’épingle peut
empêcher la pompe de fonctionner (problème le plus fréquent avec ce
type de pompe). À moins d’indications contraires, appliquez de l’enduit
d’étanchéité sur tous les joints filetés.
TABLEAU DE CÂBLAGE – CALIBRES DES FILS ET DES FUSIBLES RECOMMANDÉS
DISTANCE EN PIEDS (MÈTRES) ENTRE LE MOTEUR
Puissance Ampérage
ET LE COURANT D’ALIMENTATION
du
indiqué
Intensité
0 - 100 101 - 200 201 - 300 301 - 400
moteur
sur la plaque
des fusibles
(0 - 30) (31 - 61) (62 - 91) (92 - 122)
Modèle en ch Volts signalétique en ampères CALIBRE AWG DES FILS (mm
2
)
312222-01 1/2 115/230 8,5/4,2 15/15 14/14(2/2) 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2)
561471-01 1/2 115/230 7,0/3,5 15/15 14/14(2/2) 12/14(3/2) 10/14(5.5/2) 10/14(5.5/2)
561472-01 3/4 115/230 11,0/5,5 15/15 14/14(2/2) 10/14(5.5/2) 8/14(8.4/2) 6/14(14/2)
Ground
Connections
To Motor
From Line
5907 1108
Vers le moteur
Du fil
Connexions
à la terre
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Mastercraft en composant le 1(877)455-5508
