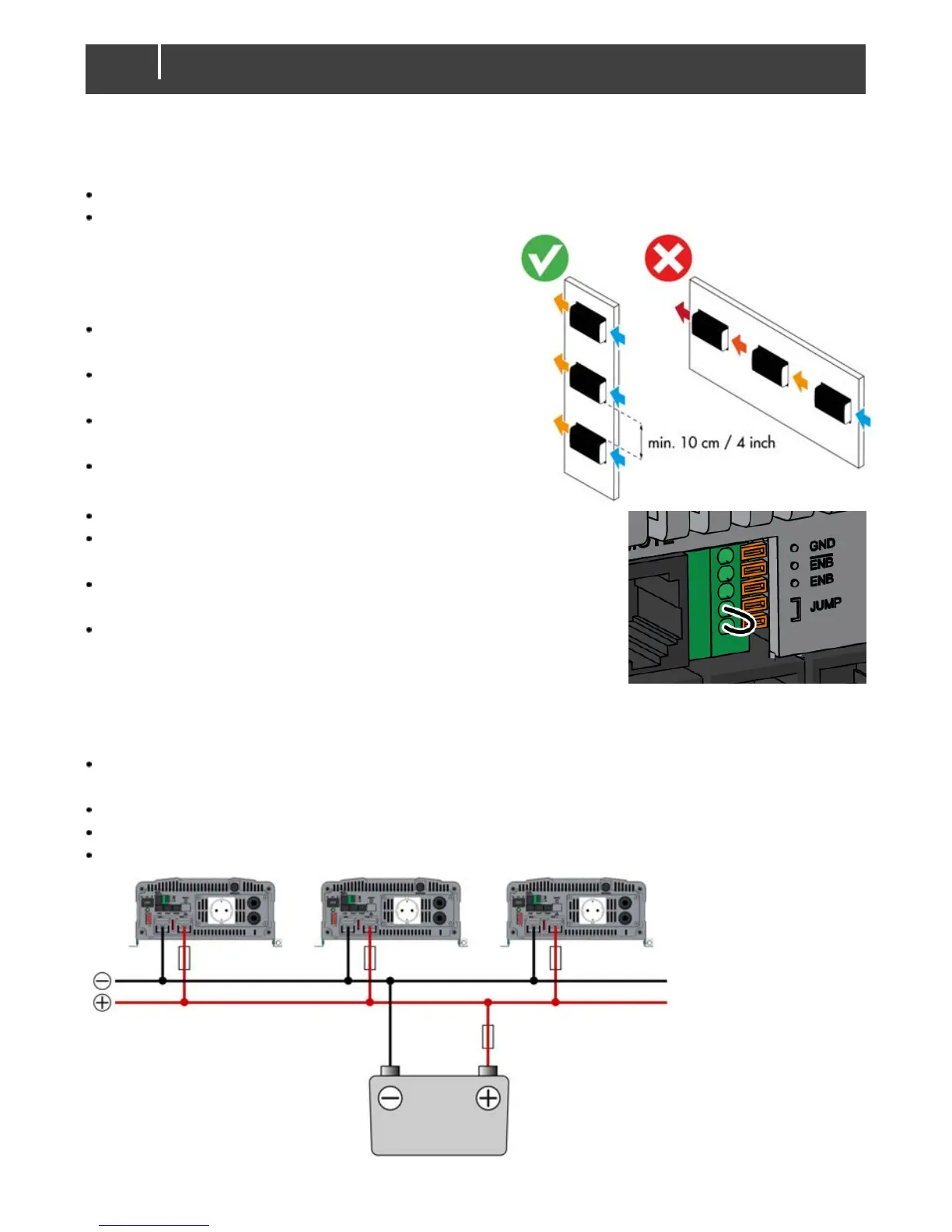

10. Creazione di sistemi con unità multiple
L’AC Master 2500/3500 consente di creare i seguenti sistemi con unità multiple:
Configurazione in parallelo con 2 a 15 unità per creare più potenza di uscita.
Configurazione trifase con 3 unità per creare un’uscita trifasica.
Linee guida di installazione
Durante la creazione di un sistema con più unità
accertarsi sempre di:
utilizzare solo unità AC Master identiche con gli
stessi numeri di articolo;
mantenere almeno 10 cm di spazio libero tra le
unità;
non posizionare un’unità nel flusso d’aria di
un’altra unità, vedere foto;
spegnere l’interruttore principale prima di iniziare
la configurazione di ciascuna unità;
impostare i commutatori DIP 7 e 8 su ”1” per ciascuna unità;
impostare ogni unità del sistema alla stessa tensione e
frequenza in uscita con i commutatori DIP 1 e 3;
avere sempre a disposizione un’unità Master nel proprio
sistema;
il bus CAN è sempre terminato posizionando i ponticelli nel
primo e nell’ultima unità. Questa operazione viene eseguita
collegando le due slot del ponticello, vedere l’immagine.
Cablaggi CC
Attraverso il cablaggio passeranno correnti elevate. Per una installazione sicura:
Tutto il cablaggio deve essere correttamente dimensionato e dotato di fusibili secondo gli
standard applicabili localmente.
I cavi tra la distribuzione CC e AC-masters devono essere di uguale lunghezza e sezione.
Tenere il cavo di lunghezza più corto possibile.
Utilizzare solo un banco batterie.
