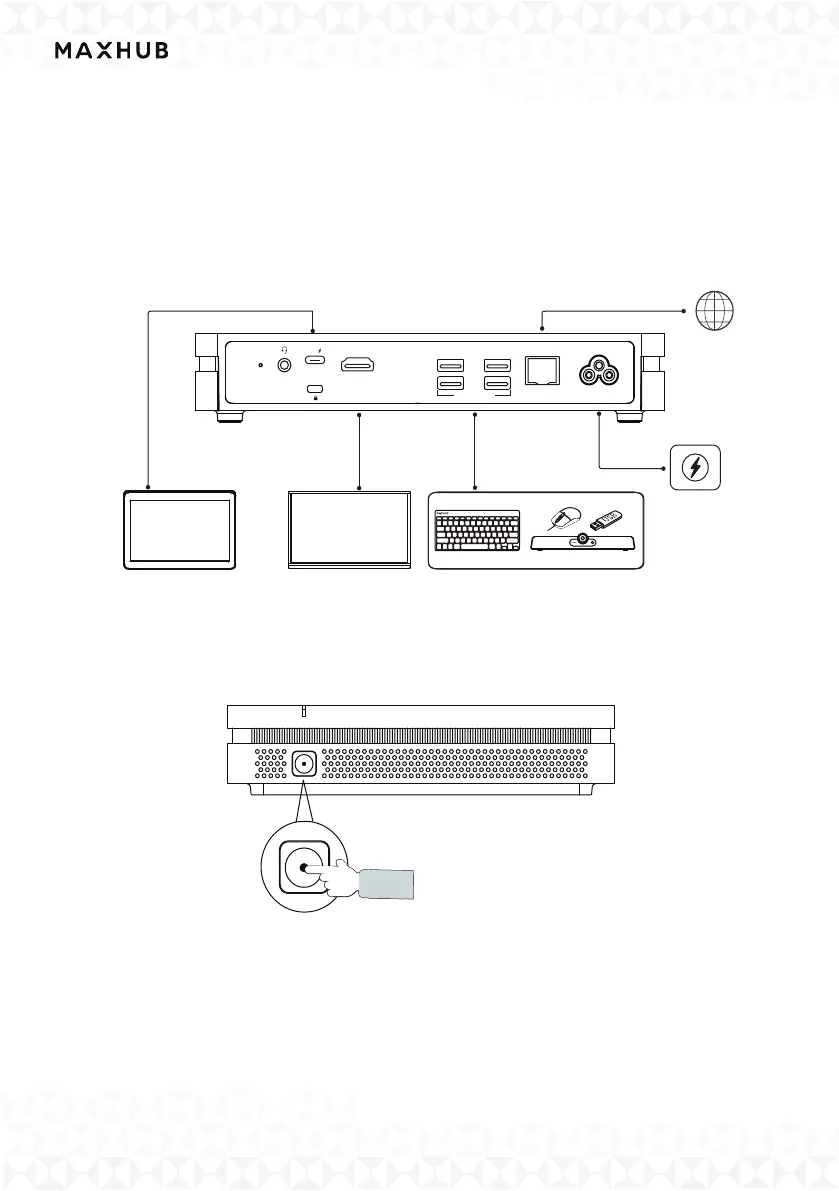

● 接続図
①図1に示すように、デバイスの接続と配線を行います。
②図2に示すように、MiniPCの電源ボタンを押して起動します。
図1：
図2:
電源
FOR CONSOLE
3.1
FOR DISPLAY
HDMI OUT
LAN
3.0 3.0
PERIPHERAL
AC POWER
USBデバイスディスプレイタッチコントロールパネル
ネットワーク
