70

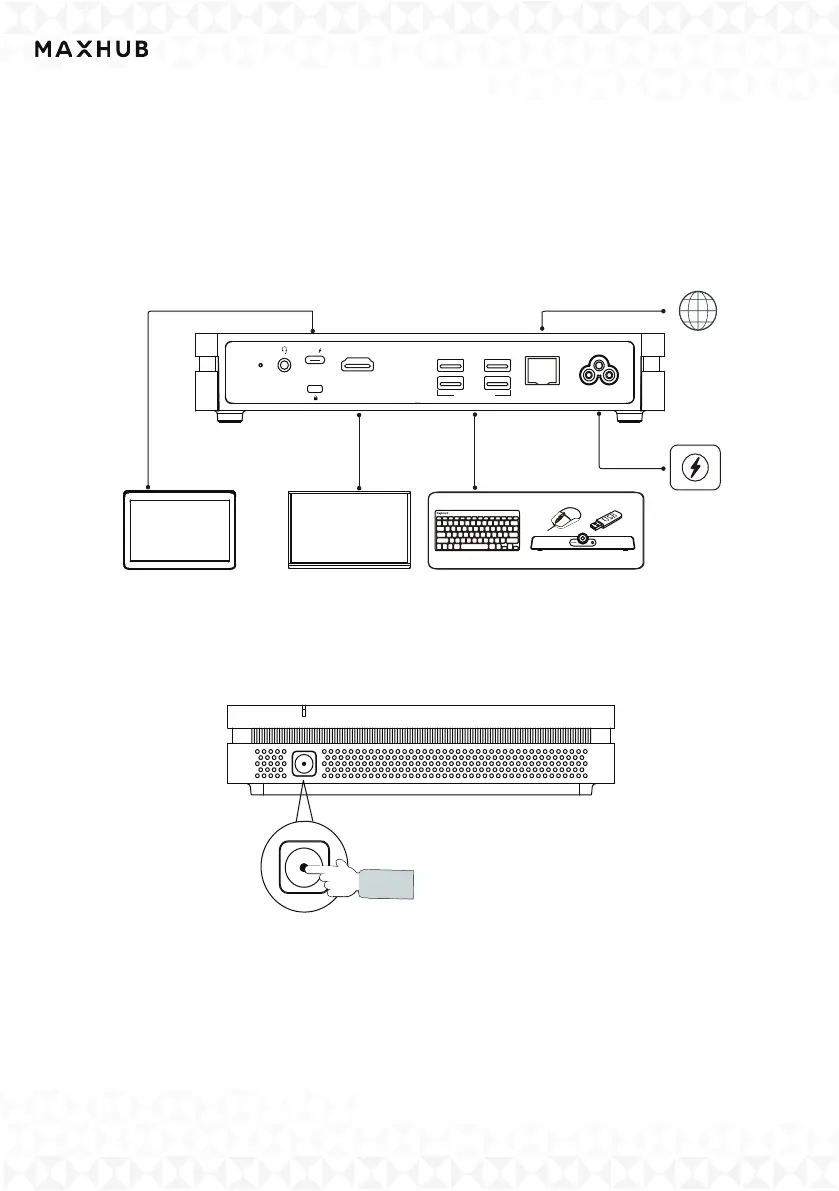

● Schema di connessione
①Completare la connessione del dispositivo secondo l'illustrazione, come mostrato in Figura 1.
② Premere il pulsante di accensione del Mini PC per avviarlo, come mostrato in Figura 2.
Figura 1:
Figura 2:
Alimentazione
FOR CONSOLE
3.1
FOR DISPLAY
HDMI OUT
LAN
3.0 3.0
PERIPHERAL
AC POWER
Dispositivo USBDisplayPannello di controllo touch
Rete
