Maxview GAZELLE - Page 6

10mm
12mm
FITTING ‘F’ CONNECTOR
INSTALLATION DU CONNECTEUR F
ANBRINGEN DES F-STECKERS

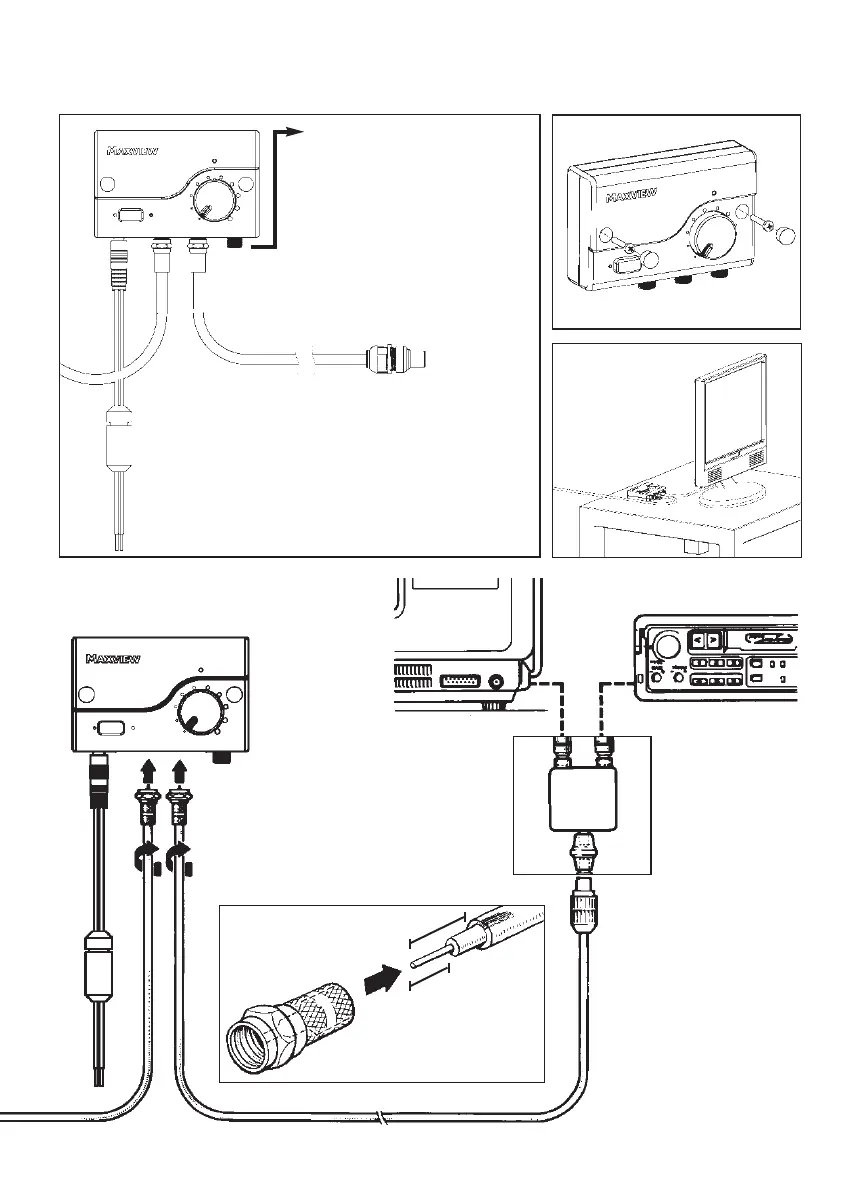

CONNECTION DIAGRAM
SCHEMA DE CABLAGE
ANSCHLUSSDIAGRAM
EXTRA TV/RADIO OUTPUT
I
F REQUIRED
SORTIE TV/RADIO
S
UPPLÉMENTAIRE SI NÉCESSAIRE
Z
USÄTZLICHER AUSGANG FÜR
TV/RADIO (BEI BEDARF)
POWER CONNECTION(S) RED +12/24V BLACK 0V
RACCORD(S) DE PUISSANCE ROUGE +12/24 V, NOIR 0V
STROMANSCHLÜSSE ROT(+) 12/24 V SCHWARZ (-)
12/24V FUSED CONNECTION OR 230/110V AC PS
CONNEXION FUSIBLE 12/24 V OU BLOC
D’ALIMENTATION 230/110 VCA
ANSCHLUSS MIT SICHERUNG ODER 230/110 V-AC
NETZGERÄT
TV
MOUNTING OPTIONS
OPTIONS DE FIXATION
MONTAGE-OPTIONEN
FM
UKW
OPTIONAL
FACULTATIF
WAHLFREI
