Maytag MDE18MNAY - Nivellement

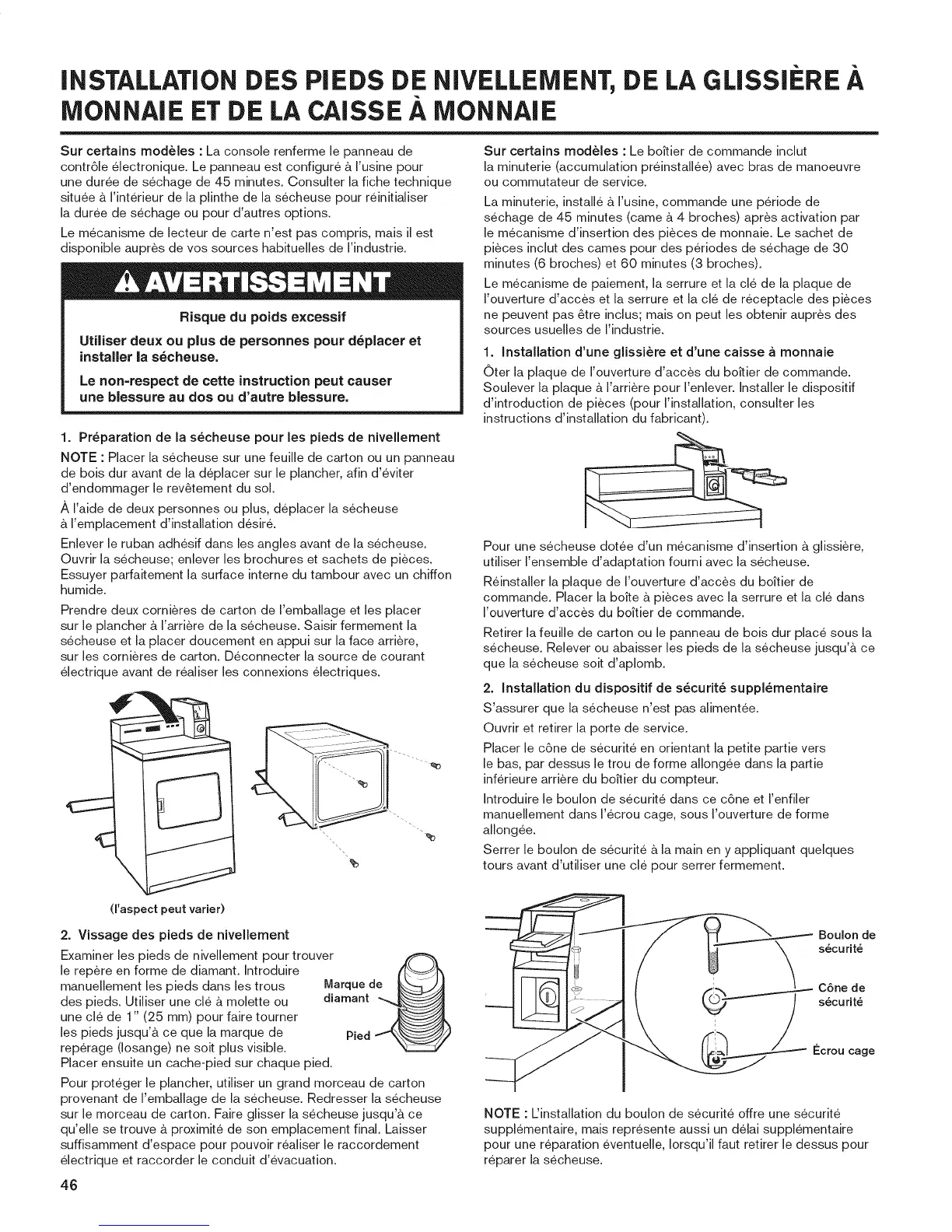

iNSTALLATION DES PIEDS DE
MONNAIE ET DE LA CAISSE A
NIVELLEMENT, DE LA GLiSSli RE A
MONNAIE
Sur certains modules : La console renferme le panneau de
contr61e electronique. Le panneau est configure & I'us[ne pour
une duree de sechage de 45 minutes. Consulter la fiche technique
s[tuee a. I'[nter[eur de la pl[nthe de la secheuse pour re[n[t[al[ser
la duree de sechage ou pour d'autres options.
Le mecan[sme de lecteur de carte n'est pas compr[s, ma[s il est
disponible aupres de vos sources habituelles de I'industrie.
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_piacer et
installer la s_cheuse.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure,
1. Preparation de la s_cheuse pour les pieds de nivellement
NOTE : Placer la secheuse sur une feuille de carton ou un panneau
de bois dur avant de la deplacer sur le plancher, afin d'eviter
d'endommager le rev&tement du sol.
/_,I'aide de deux personnes ou plus, deplacer la secheuse
I'emplacement d'installafion desir6.
Enlever le ruban adhes[f dans les angles avant de la secheuse.
Ouvr[r la secheuse; enlever les brochures et sachets de pieces.
Essuyer parfaitement la surface interne du tambour avec un chiffon
humide.
Prendre deux cornieres de carton de I'emballage et les placer
sur le plancher a I'arr[ere de la secheuse. Sais[r fermement la
secheuse et la placer doucement en appui sur la face arriere,
sur les cornieres de carton. Deconnecter la source de courant
electrique avant de realiser les connex[ons electriques.
Sur certains modeles : Le bottier de commande inclut
la minuterie (accumulation preinstall6e) avec bras de manoeuvre
ou commutateur de service.
La minuterie, installe a I'us[ne, commande une periode de
sechage de 45 minutes (came a 4 broches) apres activation par
le mecan[sme d'insertion des pieces de monna[e. Le sachet de
pieces inclut des cames pour des periodes de sechage de 30
minutes (6 broches) et 60 minutes (3 broches).
Le mecanisme de paiement, la serrure et la cle de la plaque de
I'ouverture d'acces et la serrure et la cle de receptacle des pieces
ne peuvent pas &tre inclus; ma[s on peut les obtenir aupres des
sources usuelles de I'industrie.
1. Installation d'une glissiere et d'une caisse a monnaie
Oter la plaque de I'ouverture d'acces du bottier de commande.
Soulever la plaque a I'arriere pour I'enlever. Installer le dispos[tif
d'[ntroduction de pieces (pour I'installation, consulter les
instructions d'installation du fabricant).
Pour une secheuse dotee d'un mecanisme d'insertion a gliss[ere,
util[ser I'ensemble d'adaptation fourni avec la secheuse.
Reinstaller la plaque de I'ouverture d'acces du bottier de
commande. Placer la botte a pieces avec la serrure et la cle dans
I'ouverture d'acces du bokier de commande.
Retirer la feuille de carton ou le panneau de bois dur place sous la
secheuse. Relever ou abaisser les pieds de la secheuse jusqu'a ce
que la secheuse soit d'aplomb.
2. Installation du dispositif de s_curit_ suppl_mentaire
S'assurer que la secheuse n'est pas alimentee.
Ouvrir et retirer la porte de service.
Placer le c6ne de securite en orientant la petite partie vers
le bas, par dessus le trou de forme allongee dans la partie
inferieure arriere du bottler du compteur.
Introduire le boulon de securite dans ce c6ne et I'enfiler
manuellement dans I'ecrou cage, sous I'ouverture de forme
allongee.
Serrer le boulon de securite & la main en y appliquant quelques
tours avant d'utiliser une cle pour serrer fermement.
(i'aspect peut varier)
2. Vissage des pieds de nivellement
Examiner les p[eds de nivellement pour trouver
le repere en forme de diamant. Introduire
manuellement les p[eds dans les trous Marque de
des p[eds. Utiliser une cl6 a molette ou diamant __
une cle de 1" (25 mm) pour faJre tourner
les pieds jusqu'& ce que la marque de Pied I"X\_
reperage (Iosange) ne soit plus visible.
Placer ensuite un cache-pied sur chaque pied.
Pour proteger le plancher, utiliser un grand morceau de carton
provenant de I'emballage de la secheuse. Redresser la secheuse
sur le morceau de carton. Faire glisser la secheuse jusqu'a ce
qu'elle se trouve b.proximite de son emplacement final. Laisser
suffisamment d'espace pour pouvoir realiser le raccordement
electrique et raccorder le conduit d'evacuation.
46
Boulon de
s_curit_
C6ne de
s6curit_
Ecrou cage
NOTE : L'installation du boulon de securite offre une securite
supplementaire, mais represente aussi un delai supplementaire
pour une reparation eventuelle, Iorsqu'il faut retirer le dessus pour
reparer la secheuse.
