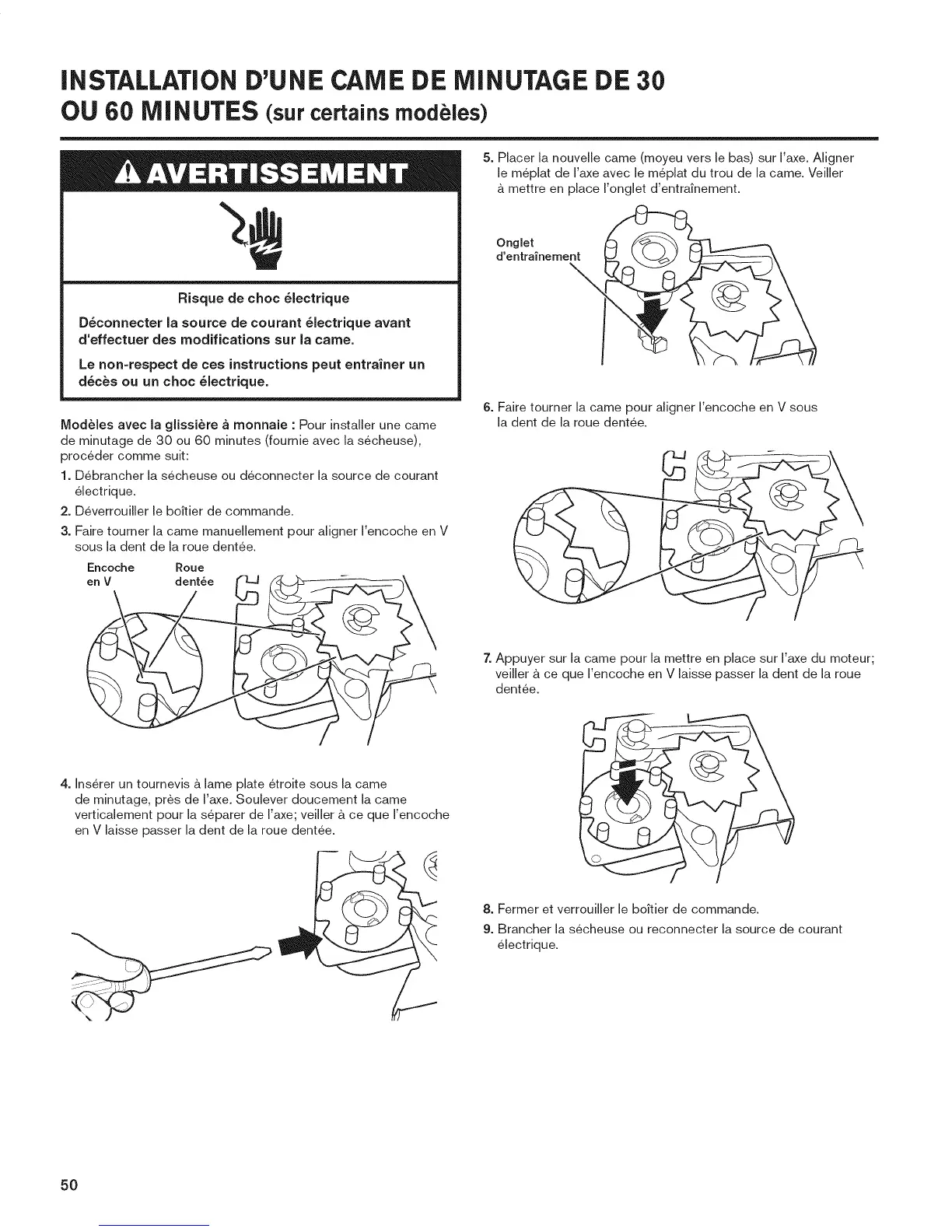

iNSTALLATiON D'UNE CAME DE MINUTAGE DE 30
OU 60 MINUTES (sur certainsmodeles)
Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
d'effectuer des modifications sur la came.
Le non-respect de ces instructions peut entrainer un
d_c_s ou un choc _lectrique.
ModUles avec la glissiere a monnaie : Pour installer une came
de minutage de 30 ou 60 minutes (fournie avec la secheuse),
proceder comme suit:
1. Debrancher la secheuse ou deconnecter la source de courant
electrique.
2. Deverrouifler le bottler de commande.
3. Faire tourner la came manuellement pour aligner Fencoche en V
sous la dent de la roue dentee.
Encoche Roue
en V dent_e
4. Inserer un tournevis & lame plate 6troite sous la came
de minutage, pres de Faxe. Soulever doucement la came
verticalement pour la separer de Faxe; veiller & ce que Fencoche
en V laisse passer la dent de la roue dentee.
5. Placer la nouvelle came (moyeu vers le bas) sur I'axe. Aligner
le meplat de I'axe avec le meplat du trou de la came, Veiller
& mettre en place I'onglet d'entrafnement.
Onglet
d'entrainement
6. Faire tourner la came pour aligner I'encoche en V sous
la dent de la roue dentee,
7,Appuyer sur la came pour la mettre en place sur I'axe du moteur;
veiller a.ce que I'encoche en V laisse passer la dent de la roue
dentee,
f
(7 /I
8. Fermer et verrouiller le bottier de commande.
9. Brancher la secheuse ou reconnecter la source de courant
electrique.
50
