33
12" min.
(305 mm)

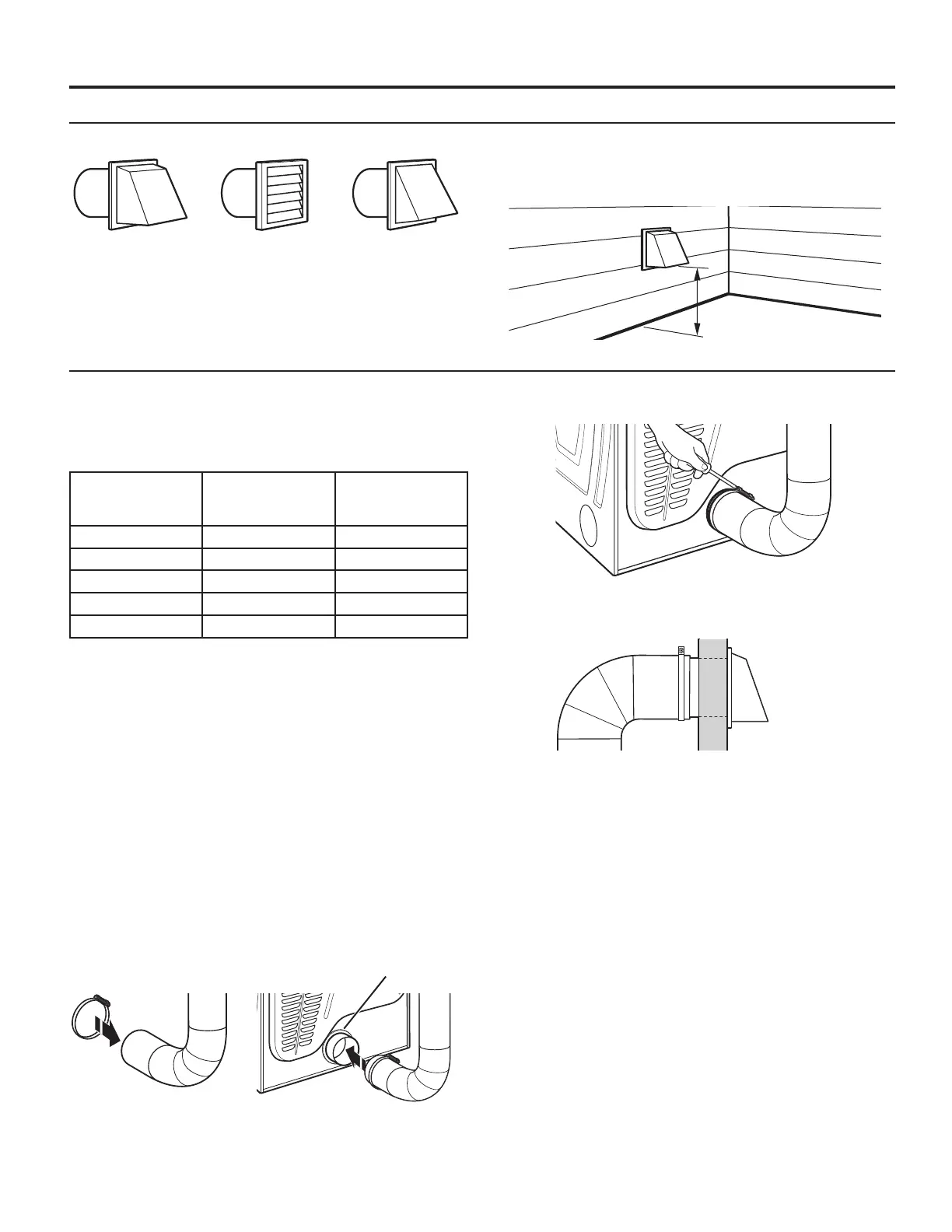

Clapets d’évacuation – Diamètre de 102 mm (4")
Clapet de type boîte Clapet à persiennes Clapet incliné
Hottes d’extraction
EXIGENCES CONCERNANT L’EVACUATION
Le clapet de décharge doit se trouver à au moins 305 mm (12")
au-dessus du sol ou de tout autre objet susceptible de se
trouver sur le trajet de l’air humide rejeté (par exemple, eurs,
roches, buissons ou neige).
Longueur maximale du conduit/raccord
La longueur maximale du système d’évacuation dépend
du type de conduit utilisé, du nombre de coudes et du type
de clapet d’évacuation.
Tableau des systèmes d’évacuation (conduit en métal rigide)
Nbre de
changements
de direction à 90°
Clapet de type
boîte ou à
persiennes Clapet incliné
0 39,6 m (130 pi) 39,3 m (129 pi)
1 38,1 m (125 pi) 36,3 m (119 pi)
2 35,1 m (115 pi) 33,2 m (109 pi)
3 32,3 m (106 pi) 30,5 m (100 pi)
4 29,9 m (98 pi) 28,0 m (92 pi)
Pour les systèmes d’évacuation autres que ceux indiqués dans
le “Tableau des systèmes d’évacuation”, consulter le revendeur
de pièces.
Prévoir un espace sufsant pour la combustion et la ventilation
de l’air. (Vérier les dispositions des codes et règlements en
vigueur). Voir “Instructions d’installation dans un encastrement
ou un placard” dans la section “Emplacement”.
Il est préférable d’utiliser une sortie de hotte de 102 mm (4").
Cependant, on peut utiliser un clapet d’évacuation de 64 mm
(2
1
⁄2"). Une sortie de 64 mm (2
1
⁄2") cause davantage de
contre-pression que les autres types d’installation. Pour
une installation permanente, un système d’évacuation
xe est requis.
Raccordement du conduit d’évacuation
1. Si on utilise le conduit d’évacuation existant, s’assurer
qu’il est propre.
2. À l’aide d’une bride de xation de 102 mm (4"), relier
le conduit d’évacuation à la bouche d’évacuation
du sèche-linge.
REMARQUE : Ne pas enlever le raccord de sortie.
Longueur du système d’évacuation
3. Serrer la bride de serrage de tuyau avec un tournevis Phillips.
4. S’assurer que le conduit d’évacuation est xé au clapet
d’évacuation à l’aide d’une bride de xation de 102 mm (4").
5. Placer le sèche-linge à son emplacement nal. Ne pas
écraser ni pincer le conduit d’évacuation. Vérier que
le sèche-linge est d’aplomb.
Raccord de sortie
305 mm min.
(12")
