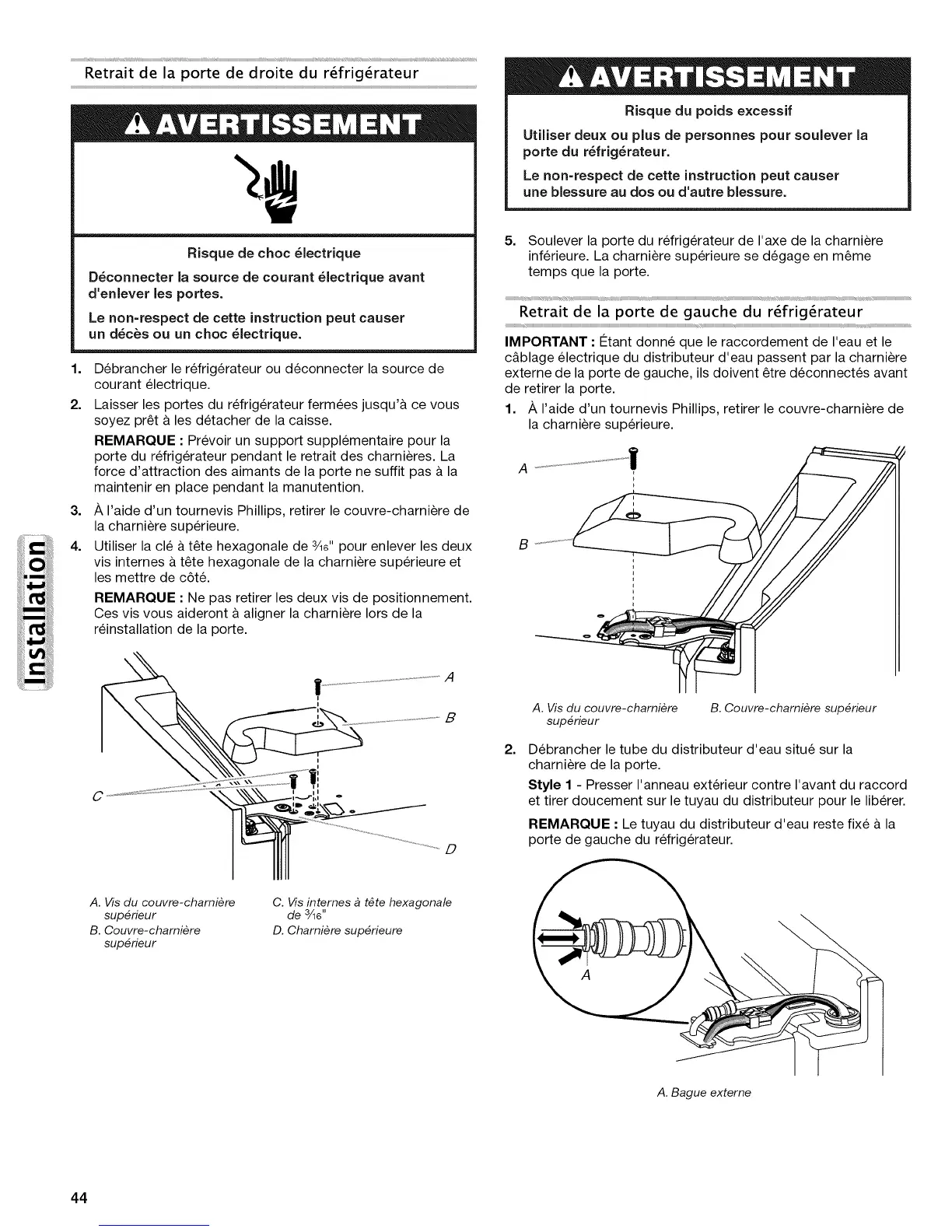

Retrait de la porte de droite du r_frig_rateur
Risque de choc _}ectrique
D_connecter {a source de courant _lectrique avant
d'enlever {es portes.
Le non-respect de cette instruction peut causer
un d_c_s ou un choc _lectrique.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Laisser les portes du refrigerateur fermees jusqu'& ce vous
soyez pr_t ales detacher de la caisse.
REMARQUE : Prevoir un support supplementaire pour la
porte du refrigerateur pendant le retrait des charnieres. La
force d'attraction des aimants de la porte ne suffit pas a la
maintenir en place pendant la manutention.
3. A I'aide d'un tournevis Phillips, retirer le couvre-charniere de
la charniere superieure.
4. Utiliser la cle & t_te hexagonale de ¾e" pour enlever les deux
vis internes & t_te hexagonale de la charniere superieure et
les mettre de c6t&
REMARQUE : Ne pas retirer les deux vis de positionnement.
Ces vis vous aideront & aligner la charniere Iors de la
reinstallation de la porte.
D
Risque du poids excessif
Uti}iser deux ou plus de personnes pour souiever {a
porte du r_frig6rateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
5. Soulever la porte du refrigerateur de I'axe de la charniere
inferieure. La charniere superieure se degage en m_me
temps que la porte.
Retrait de la porte de gauche du r_frig_rateur
IMPORTANT : letant donne que le raccordement de I'eau et le
c&blage electrique du distributeur d'eau passent par la charniere
externe de la porte de gauche, ils doivent &tre deconnectes avant
de retirer la porte.
1. A I'aide d'un tournevis Phillips, retirer le couvre-charniere de
la charniere superieure.
A. Vis du couvre-charniere B. Couvre-charniere sup_rieur
sup_rieur
2= Debrancher le tube du distributeur d'eau situ_ sur la
charniere de la porte.
Style 1 - Presser I'anneau exterieur contre I'avant du raccord
et tirer doucement sur le tuyau du distributeur pour le liberer.
REMARQUE : Le tuyau du distributeur d'eau reste fixe & la
porte de gauche du refrigerateur.
A._sducouvre-charn_re
s_ur
B. Couvre-charn_re
s_ur
C. Vis internes _ t_te hexagonale
de ¾6"
D. Charniere sup_rieure
\
A. Bague externe
