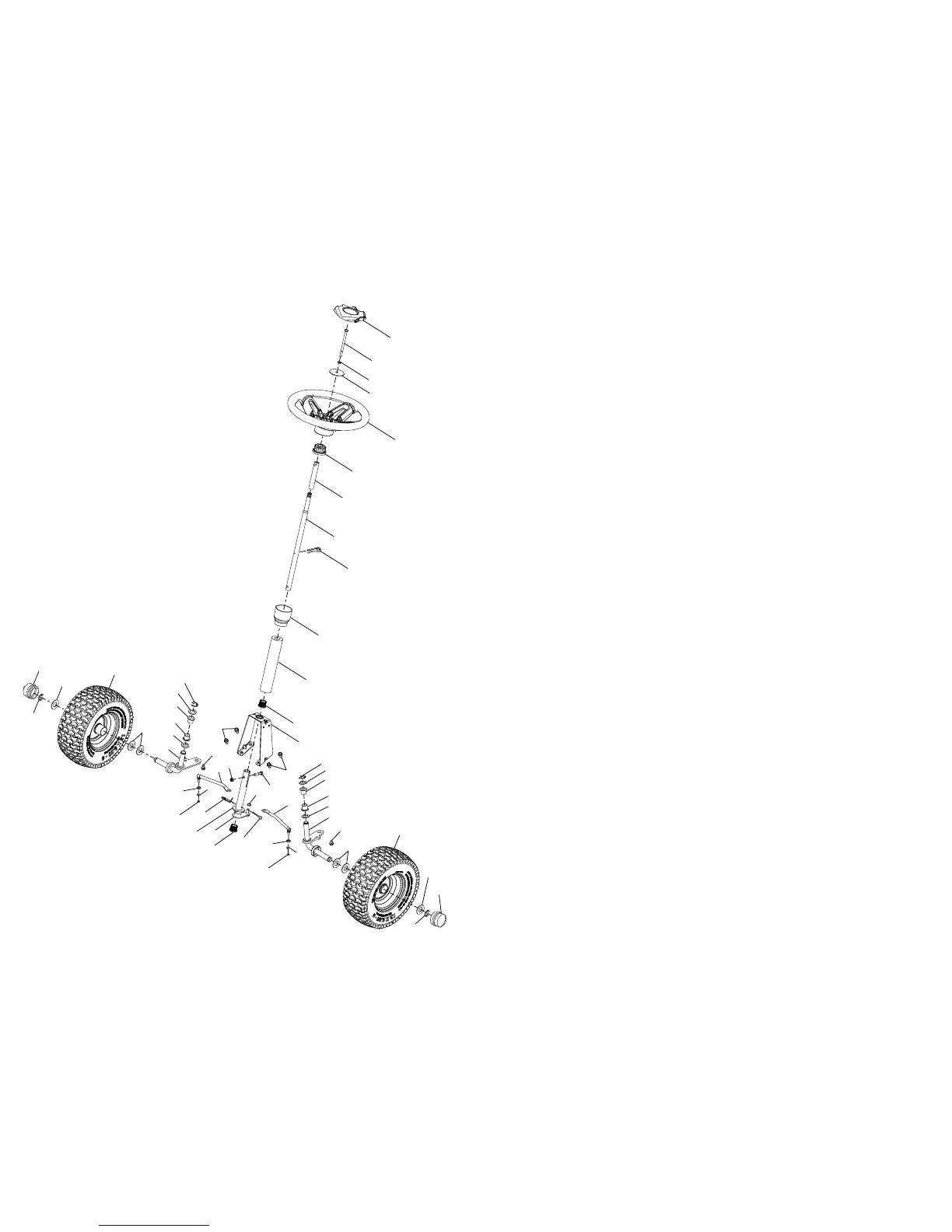

LRV-B_Steering_1_r1
32
TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201)
DIRECTION
NO. DE PROD. 960 28 00-02
7
1 532 43 61-76 WELDMENT, CHASSIS
2 532 18 01-66 BRACKET, SEAT
7 532 43 61-77 PLATE, ENGINE
8 532 43 68-60 BRACKET, CHASSIS FRONT
10 532 44 18-05 PAN, SEAT
11 532 19 93-70 BRACKET, SWITCH MOUNTING
13 532 44 20-71 COVER, FOOT REST
15 532 44 20-69 SUPPORT, FOOT REST
14 532 44 20-75 FOOTREST STRUCTURAL
16 532 43 93-95 PANEL ASM, CONTROL
18 – – – – – – ENGINE, 217807-1568-G5
(441102) (NON-CALIFORNIA)
(ORDER PARTS FROM
ENGINE MANUFACTURER.)
19 532 43 68-61 KEEPER, BELT
22 532 44 21-30 DECK CLUTCH ASM
23 532 14 98-46 KNOB
24 532 41 63-58 SCREW #10 X 0.750 BOS
25 872 14 04-24 BOLT
26 873 51 04-00 NUT, 1/4-20
29 532 43 89-21 BOLT, 7/16-20 X 1.00
32 817 06 06-20 SCREW 3/8-16 X 1-1/4
33 532 12 41-81 SPRING, SEAT
34 532 12 37-40 SPRING
35 872 05 04-12 BOLT, 1/4-20 X 1 1/2
39 532 13 43-00 SPACER
40 532 12 12-48 BUSHING, NYLON SNAP
41 532 12 39-76 NUT, LOCK
42 532 17 18-52 BOLT, 5/16-18 SHOULDER
43 873 80 05-00 NUT, 5/16-18
44 532 43 66-12 SEAT
45 817 00 05-12 BOLT, 5/16-18 X 3/4
51 532 42 88-56 BRACKET SUPPORT SHIFT
52 532 14 50-06 CLIP PUSH-IN HINGED
53 532 43 85-62 SCREW
54 532 43 64-73 DISC FRICTION
55 532 43 58-08 TORSION BODY UPPER
56 532 44 19-25 TORSION BODY LOWER
57 532 43 64-79 SPRING HELIX
60 532 43 78-56 FUEL TANK ASM
62 863 08 37-30 FUEL LINE
63 532 41 41-19 PURGE LINE
64 532 12 34-87 CLAMP HOSE
65 532 43 85-96 FUEL CAP
66 532 43 66-06 FUEL TANK SUPPORT BRKT
67 532 42 17-56 SCREW #10 X 0.500
68 532 43 98-51 SHIELD HEAT
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
69 532 43 74-27 BRACKET MOUNT CABLE
70 532 44 20-68 CONSOLE CENTER
CUPHOLDER
71 532 43 78-57 THROTTLE ASM
72 532 19 51-61 STUD FASTNER
73 873 90 05-00 NUT LOCK HEX FLANGE 5/16-18
74 873 90 04-00 NUT HEX FLANGE 5/16-18
75 532 43 69-59 CABLE. BRAKE LRVB
76 877 10 08-12 PIN CLEVIS
77 876 02 02-08 PIN COTTER 1/16 X 1/2
78 532 43 70-56 BRACKET SUPPORT ROD
79 532 43 70-57 BRAKE WELDMENT
80 532 42 96-93 BRAKE PEDAL COVER
81 532 43 73-74 WELDMENT LINK CONNECTING
82 532 16 94-84 RETAINER CLIP
83 532 43 93-66 STEERING TOWER REAR
84 532 43 92-88 STEERING BOOT FRONT
85 532 43 76-60 PARKING BRAKE HANDLE
86 532 43 87-62 ACTUATOR PARKING BRAKE
87 532 16 54-92 SHOULDER BOLT
88 532 42 81-10 CROSS BRACE
91 532 43 74-01 TRACK CLUTCH BRKT
94 874 49 05-48 BOLT
95 532 44 42-71 BRACKET CLUTCHING
96 532 44 20-73 BUMPER REAR
97 532 43 64-72 PULLEY ENGINE
100 532 19 76-61 HANDLE SLIDE SEAT
101 532 19 82-00 SPRING LATCH SEAT
102 874 76 06-12 BOLT FIN HEX 3/8-16 UNC X 3/4
103 819 13 38-12 WASHER 13/32 X 2 3/8 X 12 GA
104 818 10 10-08 SCREW TORK #10-14 X 1/2
105 532 44 20-78 ENGINE COVER
106 532 43 68-34 STRAP BATTERY
107 532 44 20-74 FRONT BRUSH GUARD
108 532 43 71-68 COVER REAR TRANSAXLE
109 532 43 90-08 PLATE HANDLE BRAKE
110 532 44 21-45 HINGE PIN
111 532 43 81-71 SHIELD, BRAKE CABLE
112 817 72 04-08 SCREW THD CUT
113 817 06 05-12 SCREW 5/16 - 18 X 3/4 SMGML
117 532 19 91-62 WASHER 1.5 X 505 X .118
RIDING MOWER MODEL NUMBER MC30 (96028000201)
CHASSIS
PRODUCT NUMBER 960 28 00-02
