LRV-B_Drive_3_r1

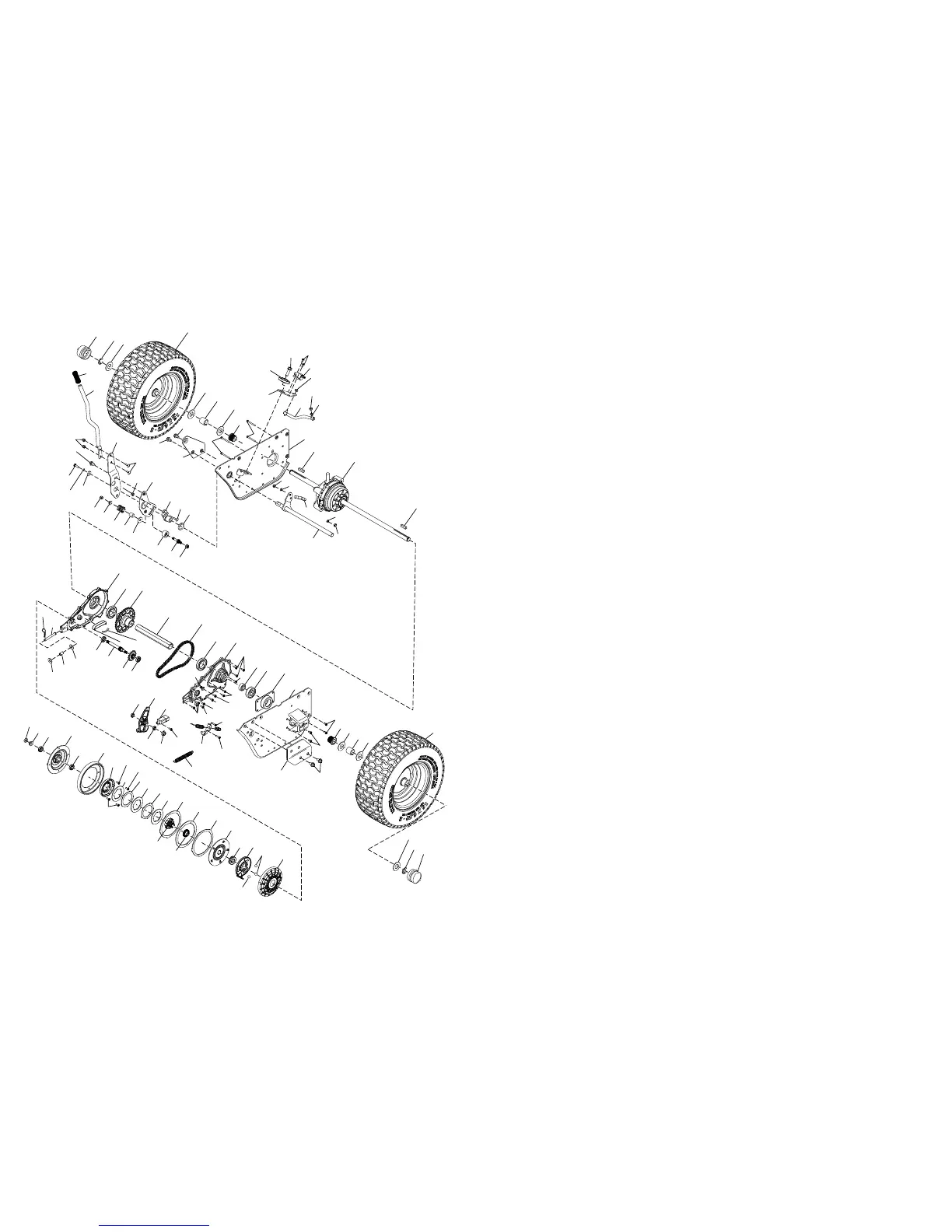

RIDING MOWER MODEL NUMBER MC30 (96028000201)
DRIVE
PRODUCT NUMBER 960 28 00-02
21
REMARQUE : Toutes les dimensions des composants
sont en pouce US 1 pouce = 25,4 mm
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 532 44 20-79 ENSEMBLE DU ROUE
(ARRIÈRE)
2 532 12 17-48 RONDELLE, 16 JA.
3 812 00 00-01 PINCE DE "E"
6 532 15 69-72 ENTRETOISE D'ESSIEU
7 874 78 04-28 HCS 1/4-20 X 1-3/4 GR 5 ZD
8 532 43 66-95 SUPPORT D'ESSIEU (C.D.)
9 532 44 19-36 ESSIEU
10 817 00 05-12 VIS 5/16 - 18 X 3/4
11 532 43 67-41 SUPPORT (C.D.)
12 532 44 74-24 BOÎTE DU CHAÎNE (C.D.)
13 532 43 72-80 ROULEMENT À BILLES
6207-SRS
14 532 43 71-76 PIGNON
15 532 44 29-53 TUYAU
16 532 43 61-53 CHAÎNE
17 532 43 72-82 ROULEMENT À BILLES
6204-3-2RS
18 532 43 61-49 BOÎTE DU CHAÎNE (C.G.)
19 818 05 10-10 VIS 10 - 24 X 5/8
22 532 43 66-96 SUPPORT D'ESSIEU (C.G.)
23 818 05 10-10 VIS #10 - 14 X 1/2
32 532 43 61-51 BLOQUE DE TENSION DEL
CHAÎNE
33 532 43 61-50 RESSORT DE TENSION
34 877 10 10-40 EPINGLE 5/16 X 2-1/2
36 532 44 62-78 ARBRE D'EMBRAYAGE
37 532 43 61-52 PIGNON
39 532 43 04-70 ROULEMENT À BILLES
40 532 43 69-39 BRAS DE FREIN
41 532 10 95-53 INTERRUPTEUR
43 873 80 05-00 ÉCROU 5/16 - 18 UNC
44 532 43 66-52 COOUVERTURE
45 532 43 61-54 RESSORT D'ENTRAÎNMENT
47 532 43 69-49 SUPPORT DU CÂBLE
48 817 54 10-16 VIS.10-24X1.00
51 532 43 67-39 SUPPRT (C.G.)
53 873 90 06-00 ÉCROU
54 532 43 57-26 ROUE DE FRICTION
55 532 44 47-16 COUVERTURE DU ROUE
57 532 43 65-59 ROUE DE FROTTEMENT
59 532 44 10-97 PLÂTE D'EMBRAYAGE
60 532 43 77-87 PLÂTE DE PRESSION
62 532 43 77-86 PLÂTE D'EMBRAYAGE/FREIN
63 532 43 77-85 PLÂTE DE PRESSION/FREIN
65 532 44 58-14 PLÂTE DE PRESSION
PRINCIPAL
66 532 43 57-24 PALIER BUTÉE 20MM
67 532 44 58-15 PLÂTE
68 532 44 58-17 ROULEMENT À BILLES
69 532 44 58-16 COUVERTURE D'EMBRAYAGE
70 532 41 15-55 POIGNÉE DE LEVIER
71 532 43 68-65 TUYAU
72 872 11 04-06 BOULON
73 873 68 04-00 ÉCROU 1/4 - 20 UNC
75 532 43 67-58 SUPPORT DU CHANGEMENT
76 532 44 43-04 MOYEU DU CHANGEMENT
78 532 42 90-55 ENTRETOISE .866 X 1.25 X .250
79 874 78 04-12 BOULON.1/4-20 UNC X .75
80 810 04 04-00 RONDELLE
81 819 09 12-10 RONDELLE 9/32 X 3/4 X 10 JA.
84 819 11 16-10 RONDELLE 11/32 X 1.00 X 10 JA.
85 532 43 69-14 RESSORT
86 532 43 73-04 DOUILLE
87 532 43 69-48 RONDELLE
88 532 43 67-01 TENON
89 532 43 72-99 ENTTETOISE
90 819 11 14-16 RONDELLE.11/32 X 7/8 X 16 JA.
91 532 43 69-24 TIGE
94 532 43 69-18 SUPPORT DE CHANGEMENT
95 532 43 68-66 PLÂTE DE CHANGEMENT
96 532 44 47-17 TAMBOUR D'EMBRAYAGE
97 532 43 69-25 TIGE (PREMIER)
98 532 15 03-60 ÉCROU 1/4 - 28
101 817 06 06-24 VIS.3/8-16X1-1/2
102 532 08 67-77 VIS AUTOTARAUDÉE
103 532 10 98-69 INTERRUPTEUR DU SÈIGE
104 532 44 47-15 MOYEU (CENTRALE)
105 532 43 61-42 RESSORT C125-H5
106 532 19 43-21 ENTRETOISE
107 532 12 47-88 RESSORT DE RETENUE
108 532 43 67-84 DOUILLE 5/16IDX7/16ODX1/2
109 532 19 32-68 CHAPPEAU D'ESSIEU 1.50 X 1.00
110 532 42 84-61 SUPPORT DU CHANGEMENT
111 532 12 35-83 CLÉ 2.0 X .1845/.1865
112 818 10 10-12 VIS #10-14 X .750
113 873 90 05-00 ÉCROU
114 532 43 62-82 PALIER
117 532 44 62-00 VIS 10-14
118 532 44 25-01 CHAPEAU
119 873 35 06-00 ÉCROU 3/8-16 UNC
TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201)
ENTRAÎNEMENT
NO. DE PROD. 960 28 00-02
