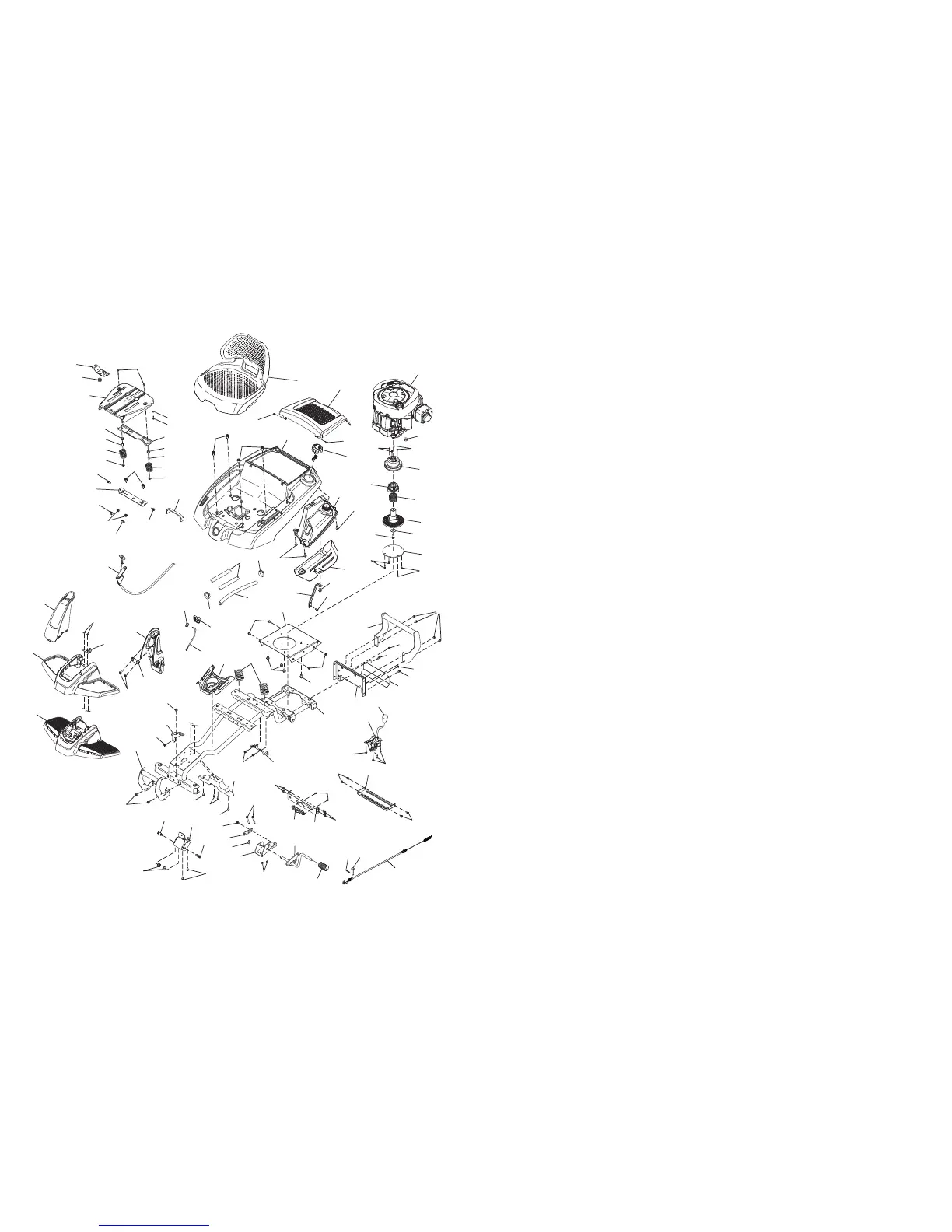

RIDING MOWER MODEL NUMBER MC30 (96028000201)
CHASSIS
PRODUCT NUMBER 960 28 00-02
23
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 532 44 20-64 TUYAU DE ROUE
2 812 00 00-01 PINCE "E"
3 532 18 89-67 RONDELLE
4 532 12 17-49 RONDELLE, 1/4 X 3/4
5 532 43 61-81 SPINDLE, RH
6 532 12 49-31 RONDELLE
7 532 12 49-37 DOUILLE
9 819 13 14-14 RONDELLE
10 532 42 80-57 SUPPORT DU VOLANT DE DIRECTION
11 532 43 61-83 TIGE (C.G.)
12 532 43 61-84 TIGE (C.D.)
13 874 78 05-24 BOULON, 5/16-18 X 1 1/2
14 819 11 12-16 RONDELLE 11/32 X 3/4 X 16 GA
16 532 42 80-44 DOUILLE
15 873 80 05-00 ÉCROU, 5/16-18
17 532 43 61-78 SUPPORT SUPÉRIEUR DE DIRECTION
19 817 00 05-12 BOULON, 5/16-18 X 3/4
20 532 42 80-45 PINCE, RESSORT DE RETENUE
23 532 43 77-47 ADAPTEUR, VOLANT DE DIRECTION
26 532 42 45-51 VOLANT DE DIRECTION
27 532 44 15-06 CHAPPEAU, VOLANT DE DIRECTION
28 532 19 98-49 PINCE, RESSORT DE RETENUE
29 532 43 61-80 SPINDLE, LH
30 532 19 32-68 CHAPPEAU D'ESSIEU
31 819 34 32-10 RONDELLE 1-1/16 X 2 X 10GA.
32 817 58 05-20 VIS 5/16-18 X 1-3/4
34 532 43 61-82 ARBRE POUR LE VOLANT DE DIRECTION
35 532 44 20-66 MANCHON DE DI REC TION
36 532 19 60-75 ARBRE DE RALLONGE
37 874 78 05-80 BOULON 5/16-18 UNC X 5 GR5
38 810 04 05-00 RONDELLE 5/16
39 819 11 38-12 ÉCROU
41 532 43 65-90 MOUSSE POUR L'ARBRE DE DIRECTION
42 532 42 10-76 EPINGLE, 5/64 X 3/4
43 873 54 05-00 ÉCROU 5/16-24 UNF
REMARQUE : Toutes les dimensions des composants
sont en pouce US 1 pouce = 25,4 mm
TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201)
DIRECTION
NO. DE PROD. 960 28 00-02
