McCulloch MC30 Repair Parts Manual

4
LRV2
10
9
12
1
3
4
25
23
22
24
13
15
17
16
20
21
19
18

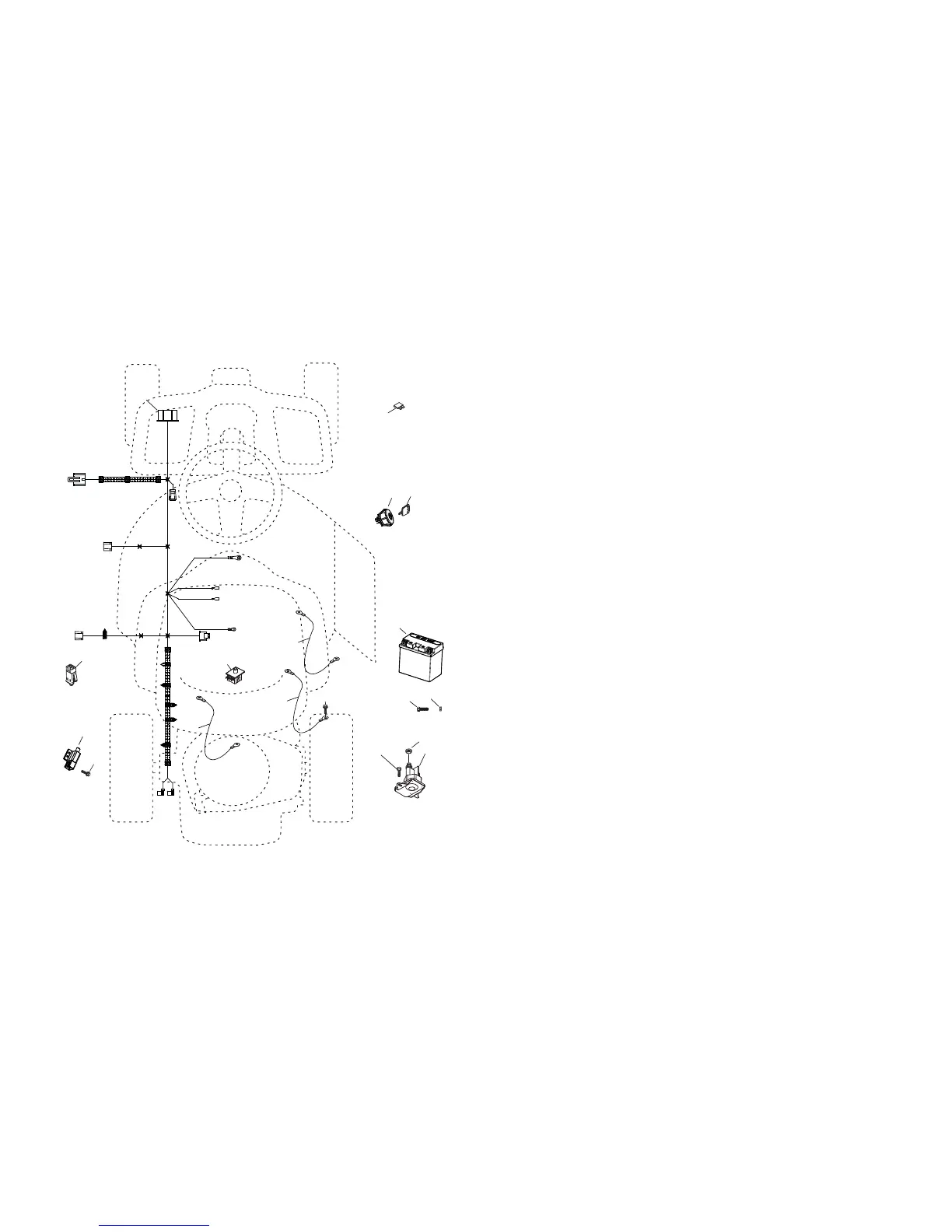

RIDING MOWER MODEL NUMBER MC30 (96028000201)
ELECTRICAL
PRODUCT NUMBER 960 28 00-02
25
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 532 43 68-48 TONDEUSE
2 532 19 28-70 ENSEMBLE DE MANDRIN
3 532 43 68-56 GARDE DU COURROIE
4 532 43 68-55 POULIE DU MANDRIN
5 532 44 15-97 COURROIE
6 532 43 68-63 COUVERTURE DE MANDRIN
7 532 43 67-34 ENSEMBLE DE LEVAGE
8 532 42 91-95 VARILLAJE DE LEVANTAMIENTO TENDEUR
9 532 42 93-97 VARILLAJE DE LEVANTAMIENTO AJUSTÁVEL
10 532 43 96-38 DÉFLECTEUR
12 532 43 66-47 EPINGLE
13 532 43 74-62 RESSORT
14 532 19 51-85 TIGE DE SUPPORT DU TONDEUSE
17 819 19 19-12 RONDELLE
18 532 19 42-09 EPINGE
19 532 19 65-39 BOULON
20 532 19 42-08 EPINGE SERRURE 5/16
21 819 17 19-12 RONDELLE 17/32 X 1-3/16 X 12
22 532 44 15-98 TIGE DE TONDEUSE
25 532 12 47-88 RESSORT DE RETENUE 1"
26 532 18 76-90 ENTRETOISE DU MANDRIN
27 532 17 39-84 BOULON
28 532 40 02-34 ÉCROU
29 532 41 92-73 LAME
30 532 19 30-03 BOULON
31 532 19 31-97 POULIE DU GALET-TENDEUR
32 532 14 10-43 GARDE DE POULIE DU GALET-TENDEUR
34 872 11 06-12 BOULON, 3/8-16 X 1 1/2
35 532 19 94-70 BRA DU FREIN
36 532 13 77-29 VIS 1/4-20 X 5/8
37 873 90 06-00 ÉCROU 3/8-16
40 819 17 16-16 RONDELLE, 16 GA.
48 532 43 68-57 BRA D'EMBRAYAGE
49 532 19 90-92 ENTRETOISE
50 817 00 06-16 VIS 3/8-16 X 1
52 817 60 04-06 VIS 1/4-20 X 3/8
53 532 40 18-72 RESSORT DE RETENUE
54 532 43 57-26 RODAMIENTO
55 532 43 79-88 ANNEAU DE "E" 5/16
56 532 43 68-62 BARRE DE NON MOUVEMENT
57 819 13 13-12 RONDELLE 13/32 X 13/16 X 12 GA
59 532 43 68-58 GARDE DE POULIE DU GALET-TENDEUR
61 532 43 79-47 ENSEMBLE DE COUVERTURE DE BROYEUSE
62 532 17 62-05 TOURILLON
63 532 17 59-94 ÉCROU 7/16-20
64 817 67 06-08 VIS 3/8-16 X 1/2
REMARQUE : Toutes les dimensions des composants
sont en pouce US 1 pouce = 25,4 mm
TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201)
PLATEAU DE COUPE
NO. DE PROD. 960 28 00-02
