McCulloch MRT6 - Cultivating

2
@r.
2.
3.
4.
5.
6.
@r
2.
3.
4.
6.
Muesca de caja de engranajes
Bloqueo del manillar
Manillar
{posició
alta)
Palanca de cambio
Manillar
(posición
baja)
Palanca de bioqueo de manillar
Tacca
Fermo del manubrio
M anubrio
(posizione
superiore)
Leva del cambio
Manubrio
(posizione inïeriore)
Leva di fermo del manubrio.
@

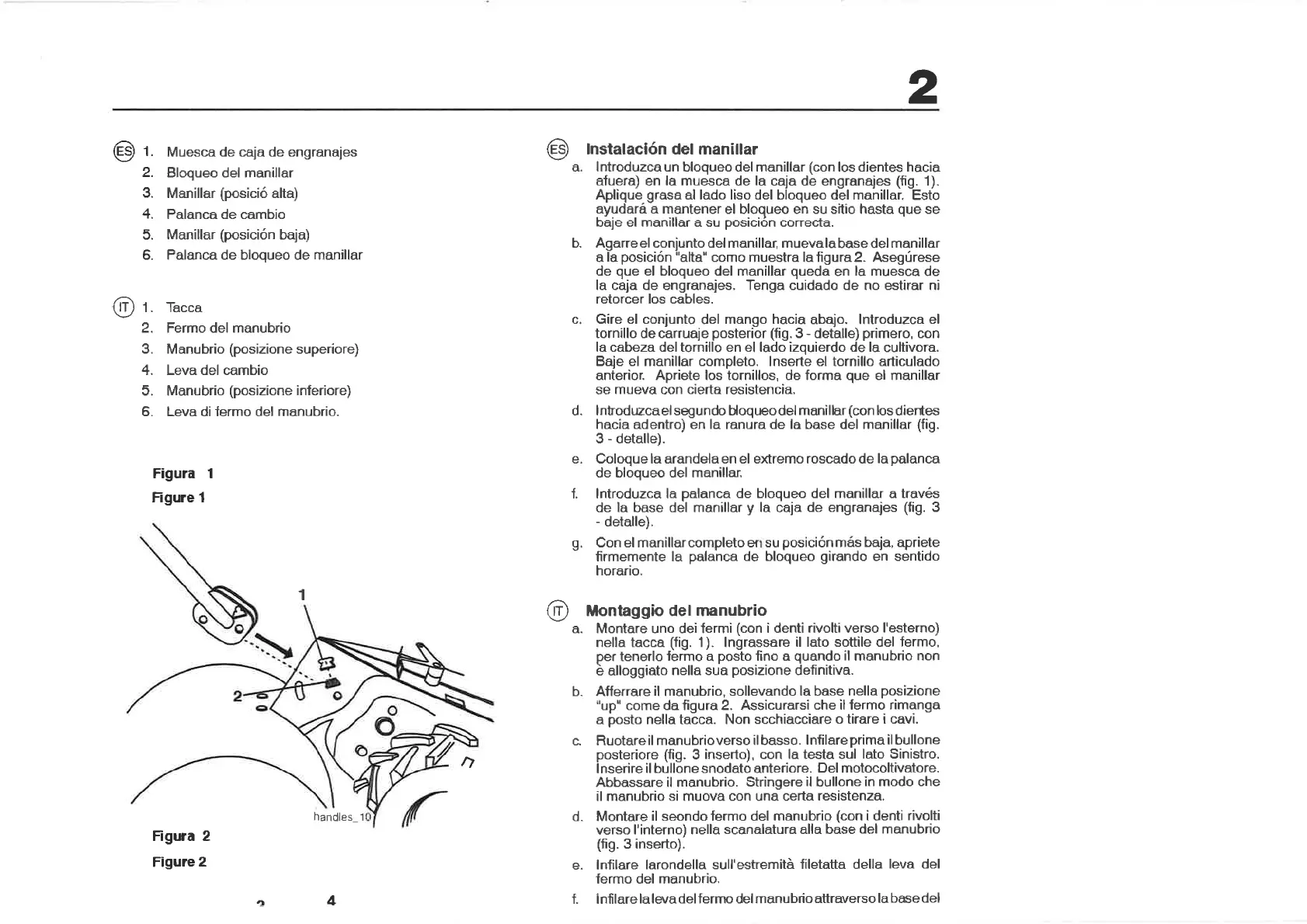

Instalación del manillar
a. lntroduzca un bloqueo del manillar
(con
los dientes hacia
afuera)
en
la
muesca de
la
caja de engranajes
(fiS.
1).
Aplique
grasa
al lado liso del bloqueo del manillar.
Esto
ayudará a mantener
el bloqueo en su sitio hasta
que
se
baje el manillar a su
posición
correcta.
b. Agarreel conjunto del manilla¡ muevala
base del manillar
a
la
posición
"alta'
como muestra la figura 2. Asegúrese
de
que
el bloqueo del manillar
queda
en
la muesca
de
la caja de engranajes. Tenga cuidado de no estirar ni
retorcer los cables.
c" Gire el conjunto
del
mango hacia
abajo. lntroduzca
el
tornillo decarruaje
posterior
(fig.3
- detalle)
primero,
con
la cabeza del tornillo en el lado izquierdo de la
cultivora.
Baje el manillar completo. lnserte el tornillo articulado
anterior. Apriete los tornillos, de forma
que
el manillar
se
mueva
con
cierta resistencia,
d. I
nlrodwca
el segundo Hoqueo del manillar
(con
los
dientes
hacia adentro) en la ranura de la base del manillar
(fig.
3
-
detalle).
e. Goloque la arandela en el extremo roscado de
la
palanca
de bioqueo del manillar.
f. lntroduzca la
palanca
de bloqueo del manillar a traves
de la base del manillar
y
la cala
de engranajes
(fig.
3
-
detalle).
S.
Con el manillarcompletoer su
posiciónmás
baja, apriete
firmemente la
palanca
de bloqueo
girando
en sentido
horario.
@
Montaggio del manubrio
a. Montare uno dei fermi
(con
i denti rivolti verso
l'esterno)
nella tacca
(fig.
1). lngrassare
il lato sottile del fermo,
per
tenerlo
fermo
a
posto
fino a
quando
il
manubrio
non
è alloggiato
nella sua
posizione
definitiva.
b. Afferrare
il
manubrio,
sollevando
la
base
nella
posizione
"upu
come da figura 2. Assicurarsi
che ìl fermo
rimanga
a
posto
nella tacca. Non
scchiacciare
o tirare i cavi.
c Ruotareil
manubrioversoilbasso.
lnfilareprimailbullone
posteriore (fig.
3
inserto), con la testa sul
lato Sinistro.
inserire
il bullone snodato anteriore.
Del motocoltivatore.
Abbassare il manubrio.
Stringere
il
bullone
in modo che
il manubrio
si muova con una certa
resistenza.
d. Montare
il seondofermo del
manubrio
(con
identi
rivolti
verso
l'interno) nella
scanalatura alla base
del manubrio
(fig.
3 inserto).
e. lnfilare
larondella sull'estremità
filetatta della
leva del
fermo del manubrio.
f. lnf lare
la ls¡adel fermo del manubrio
attraverso la
bæe del
Figura 1
Figure 1
Figua 2
Figure
2
handles
1
1
q
4
r¡
