2
@
t. Barre d'embrayage
2.
Pince
en épingle à cheveux
3. Assemblage du manche
4- Boulon
à tête bombée et collet carré et contreécrou
5. Boulon de véhiclue et écrou de blocage
6.
Base du
guidon
7. Fente
8. Garter de la boîte de vitesses
9. Gouvercle
du
guidon
10. Rondelle
11" Levier de blocage du
guidon
12. Boulon à
pivot
@
r.
schaketstang
2. Splitpen
3" Schakelhendelindicator
4" Hendeleenheid
5. Slotschroef
en borgmoer
6. Hendelbasis
7. Sleuf
8- Schakelkast
9. Hendelvergrendeling
10. Sluitring
1 1 . Hendelvergrendeling
hefuoom
12. Zwenkbout

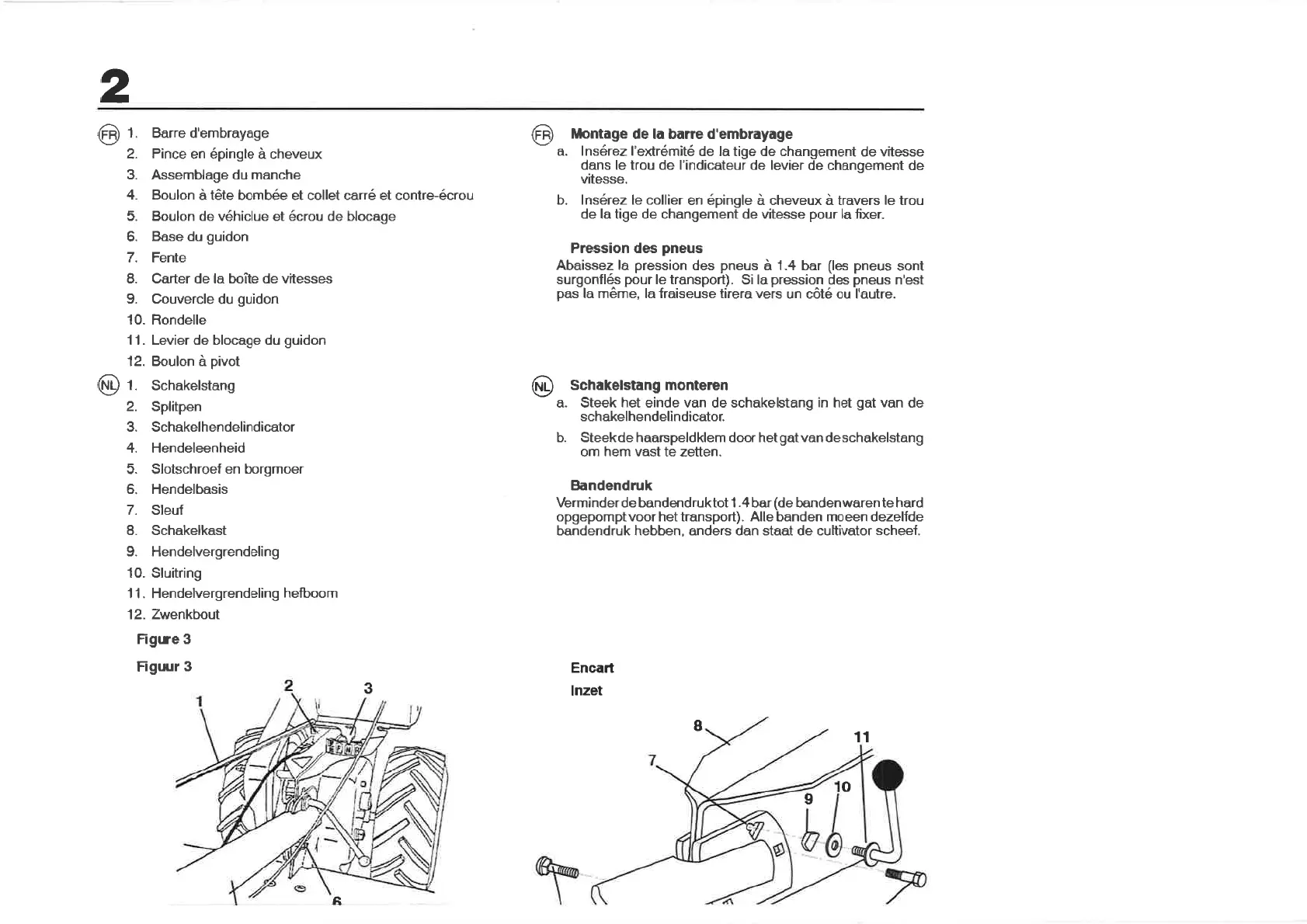

Figre 3
Figrur
3
Press¡on des
pneus
Abaissez la
pression
des
pneus
à 1.4 bar
(les pneus
sont
surgonflés
pour
le transport).
Si la
pression
des
pneus
n'est
pas
la même, la fraiseuse tirera vers
un côté ou l'autre.
schakelstang monteÞn
a. Steek
het
einde van de schakelstang
in
het
gat
van
de
schakelhendelindicator.
b. Steekde haarspeldklem door hetgatvan deschakelstang
om
hem
vast te zetten.
Bandendruk
Verminder de bandendruktot 1
.4
bar
(de
banden waren te hard
opgepomptvoor het transport)- Alle banden moeen dezelfde
bandendruk hebben, anders dan staat de cultivator
scheef.
t$ontage
de la barre d'embrayage
a. lnsérez l'extrémité
de la tige de changement
de vitesse
dans le trou de I'indicateur de levier
de changement de
vitesse.
b. lnsérez le collier
en épingle à cheveux à travers le trou
de la tige de changement de vitesse
pour
la fixer.
Encart
lnzet
1t
@
@
3
I
I
ß
o
