McCulloch T22 LS - A TrimmervéDœ És a Nyírófej Felszerelése

ÖSSZESZERELÉS
Hungarian – 249
A trimmervédŒ és a nyírófej
felszerelése (T22LS)

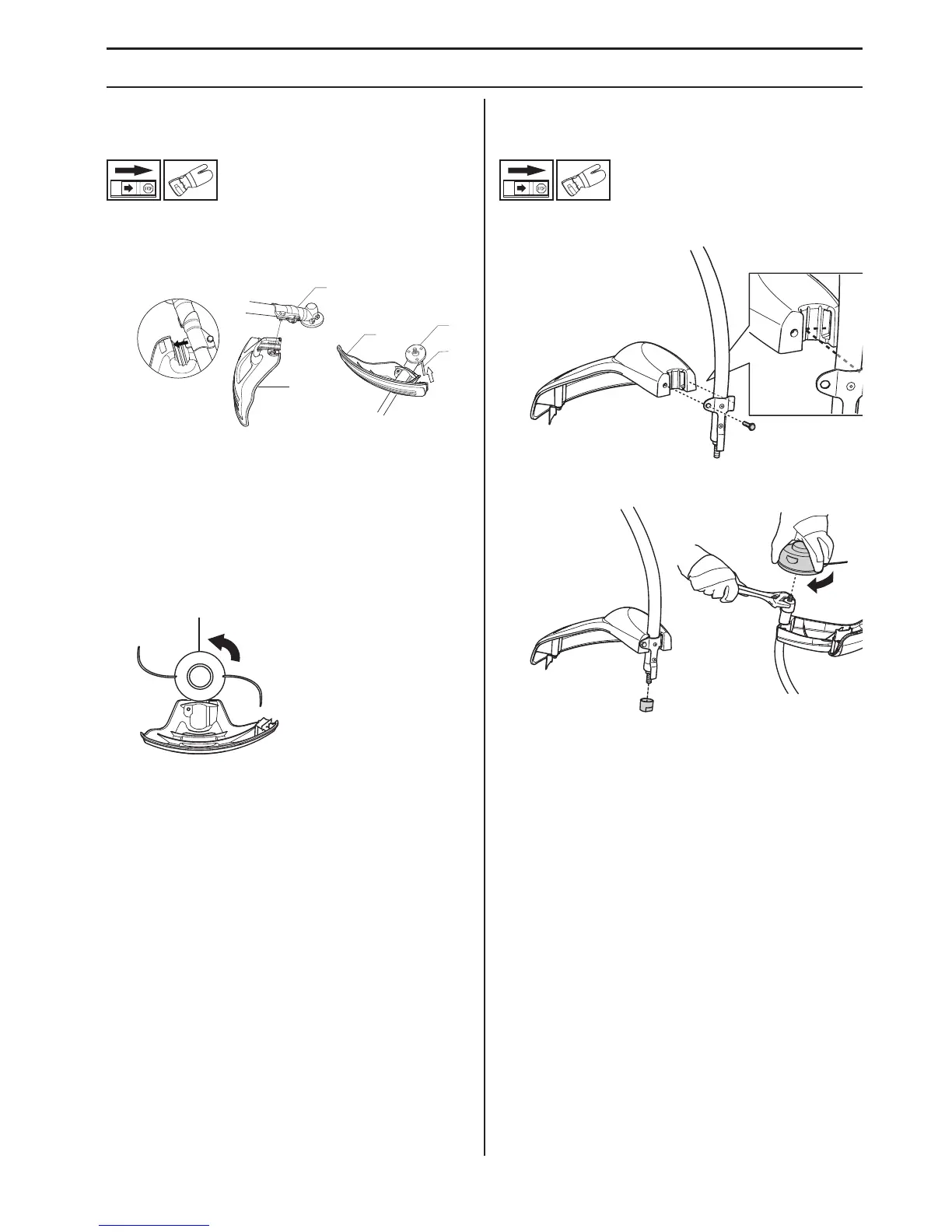

• Szerelje föl a trimmervédŒt (A) a nyírófejjel végzendŒ
munkához. Akassza be a trimmervédŒ/kombivédŒ
egységet a hajtótengelycsŒ rögzítŒegységébe és rögzítse
egy csavarral (L).
• Helyezze fel a meghajtótárcsát (B) a kifelé menŒ
tengelyre.
• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa
nyílása és a váltóház megfelelŒ nyílása egybe nem esik.
• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a
tengelyt.
• Csavarja a nyírófejet/mıanyagkéseket (H) a forgás
irányába.
• A szétszerelés a mıveletek ellentétes sorrendben történŒ
elvégzésével történik.
A trimmervédŒ és a nyírófej
felszerelése (T22LCS)
• Állítsa be a védŒegységet az ábra szerint. Húzza meg
alaposan.
• Szerelje fel a porcsészét a tengelyre. A porcsészének
teljesen körül kell zárnia a csavaranyát.
• Tartsa a porcsészét egy csavarkulccsal, hogy a tengely ne
forogjon.
• Csavarja rá a nyírófejet a tengelyre.
L
B
C
A
A
H
