■Deutsch 9
Deutsch
5-5. Bereiten Sie das Zubehör vor (getrenntes Produkt) [Abbildung 2].
1) Entfernen Sie die Abdeckung vom Zubehör (getrenntes Produkt).
2) Führen Sie das Verbindungskabel in den Steckverbinder “S21” (weiß) im Zubehör (getrenntes Produkt) ein.
3) Führen Sie die einzelnen Verbindungskabel durch die Ausbrüche im Zubehör, und bringen Sie dann die
Zubehörabdeckung wieder an ihrer ursprünglichen Position an.
4) Führen Sie den Steckverbinder des Zubehörs (getrenntes Produkt) in den Steckverbinder “S403” im Innengeräte-
Elektroteilekasten ein.
Führen Sie dann das Verbindungskabel durch den Ausbruch im Innengeräte-Elektroteilekasten.
5-6. Montieren Sie die Abdeckung des Elektroteilekastens wieder an ihrer
ursprünglichen Position [Abbildung 3].
5-7. Installieren Sie das Zubehör (getrenntes Produkt) [Abbildung 3].
1) Installieren Sie das Zubehör (getrenntes Produkt) im Innengeräte-Elektroteilekasten.
2) Verlegen Sie das Verbindungskabel wie in [Abbildung 3] dargestellt.
* 5-8. Installieren Sie den Innengeräte-Elektroteilekasten wieder an seiner
ursprünglichen Position.
1) Installieren Sie die Klappe.
2) Installieren Sie den Elektroteilekasten (1 Schraube).
3) Installieren Sie den Thermistor wieder an seiner ursprünglichen Position am Wärmetauscher.
4) Installieren Sie den Steckverbinder (S200) an seiner ursprünglichen Position.
5) Schließen Sie die Kommunikationskabel wieder an ihrer ursprünglichen Position an.
5-9. Installieren Sie den Frontgrill an seiner ursprünglichen Position (2 Schrauben).
5-10. Installieren Sie den Wartungsdeckel (1 Schraube).
Lösen Sie die Nase.
Entfernen Sie die Zubehörabdeckung.
Verlegen Sie
jedes einzelne
Verbindungskabel.
Führen Sie “S403” ein.
Führen Sie die
Verbindungskabel
durch die Ausbrüche.
“S21”
Zubehör
Zubehör
Zubehörabdeckung
Zubehörabdeckung
Installieren Sie das Zubehör.
Installieren Sie die Zubehörabdeckung
an ihrer ursprünglichen Position.
Ausbruch für die
Verbindung “S403”
Ausbruch für das
Verbindungskabel

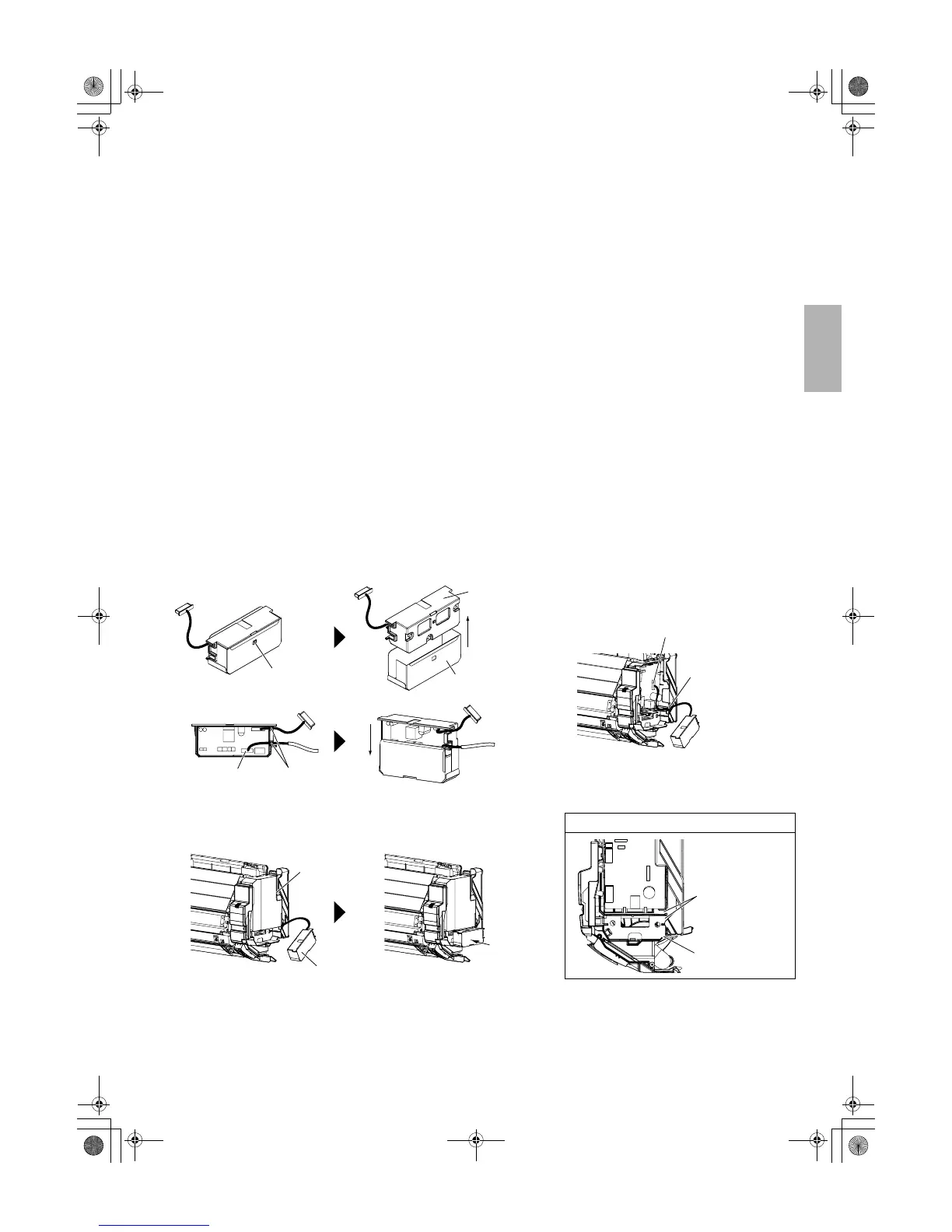

Abbildung 2: Vorbereiten des Zubehörs
Abbildung 3: Installieren des Zubehörs
Ausbrüche für die Verbindungskabel
