■Français 5
Français
Installation de l’unité intérieure
1.
Installation de la plaque de montage
• La plaque de montage doit être installée sur un mur pouvant supporter le poids de l’unité intérieure.
1) Fixez provisoirement la plaque de montage sur le mur, assurez-vous que le panneau est bien droit et marquez les points
de perçage sur le mur.
2) Fixez la plaque de montage sur le mur avec des vis.

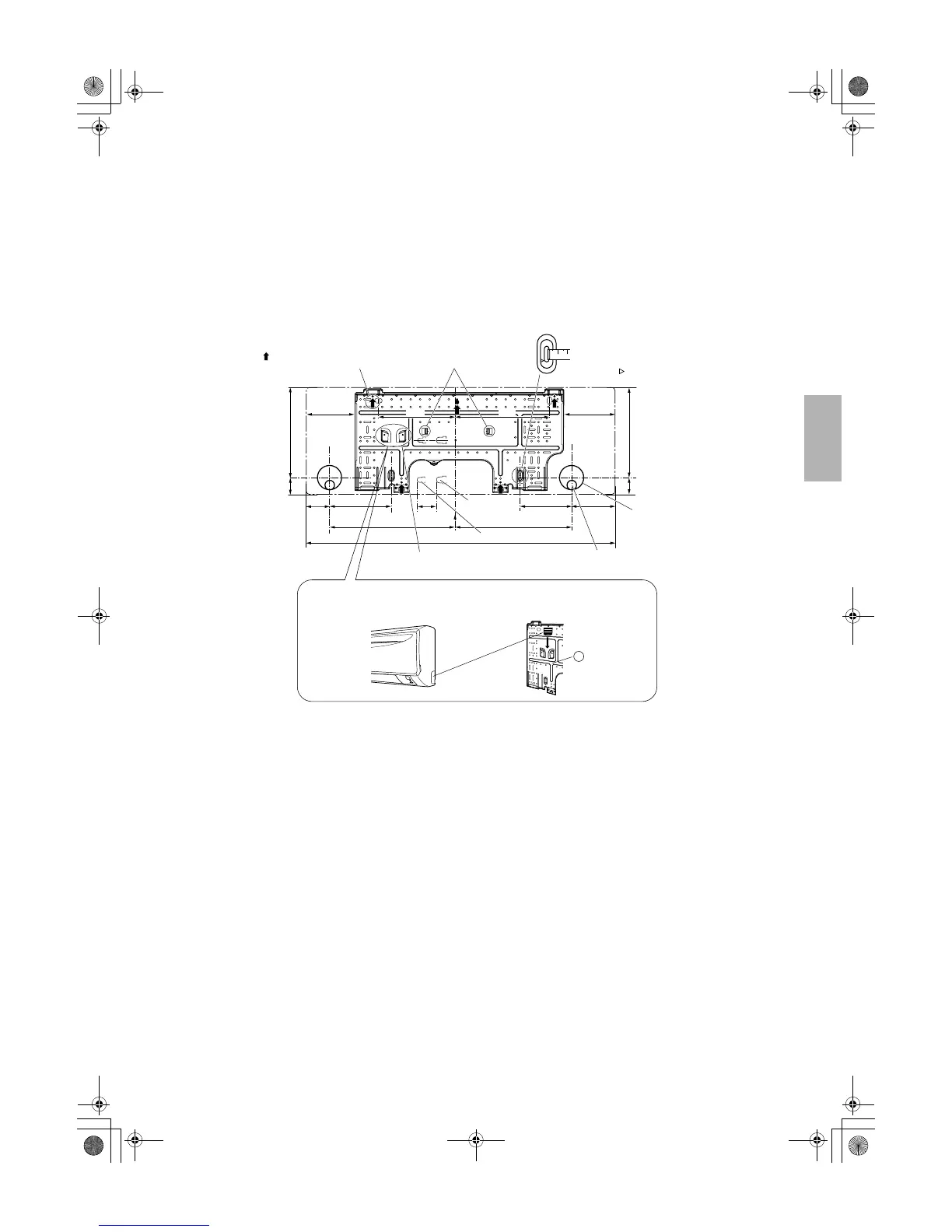

Points de rétention recommandés de la plaque de montage et dimensions
770
Conservez ici le morceau découpé
dans l’unité pour le passage des tuyaux
unité: mm
Extrémité du
tuyau de gaz
* Le couvercle de l’orifice du tuyau
que vous avez retiré peut être conservé
dans la poche de la plaque de montage.
Couvercle de l’orifice du
tuyau retiré
A
Plaque de
montage
Trou transversal dans
le mur φ65mm
Points de rétention de la plaque de montage
recommandés. (5 points en tout)
Placez un dispositif de
mise à niveau sur la
languette soulevée.
41,3
41,3
241,7
54
330,5
241,7
160
54,5
50160
101120,5
331
203 247
Utilisez un mètre à ruban comme
indiqué sur l’illustration.
Placez l’extrémité du mètre à
ruban sur .
Position du tube
d’évacuation
Extrémité du tuyau de liquide
03_FR_3P257187-1A.fm Page 5 Thursday, November 12, 2009 12:58 PM
