McQuay R08019031289A

2-3
English
Français

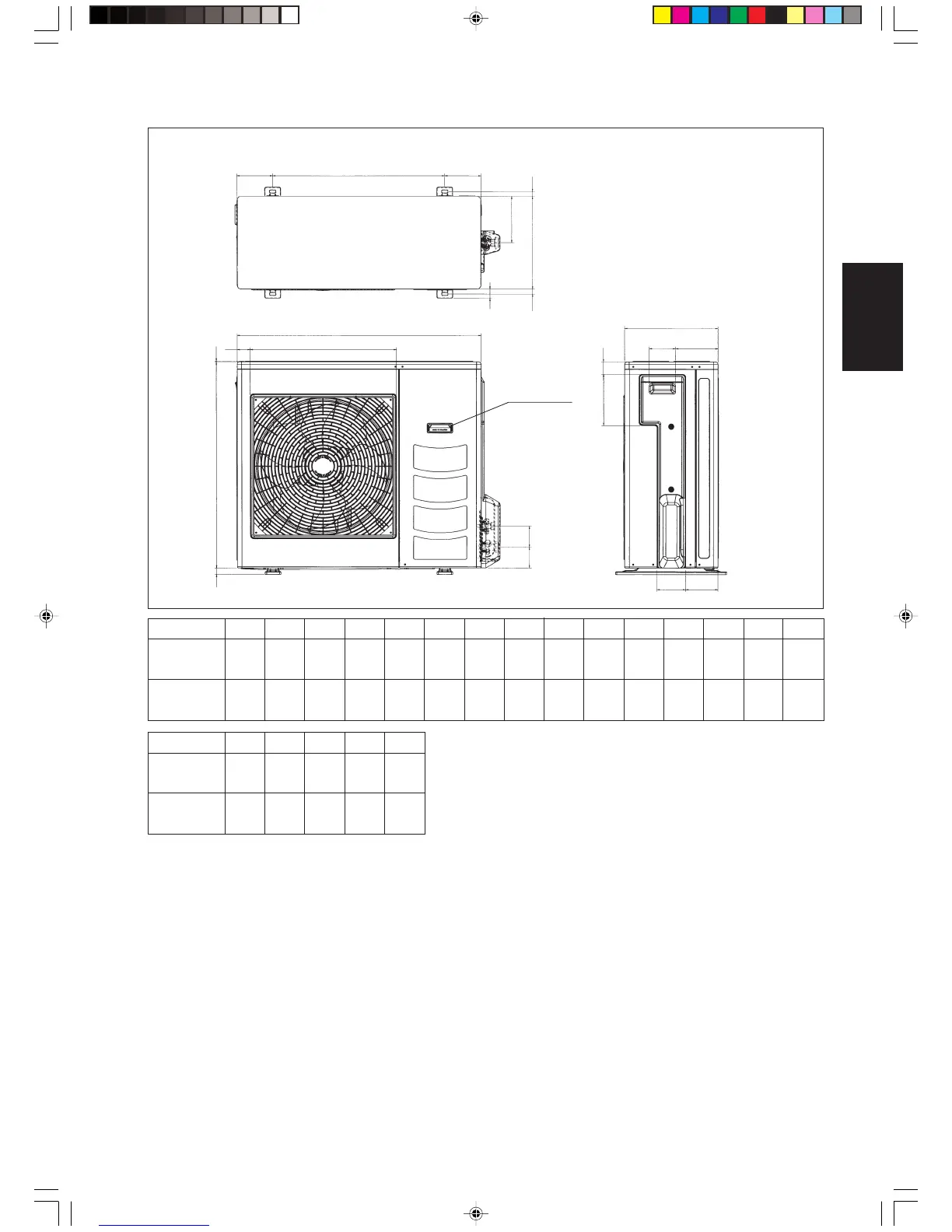

Dimension A B C D E F G H I J K L M N O
20C/CR 855 628 328 508 181 44 93 149 101 113 603 126 164 17 49
(33,7) (24,7) (12,9) (20,0) (7,1) (1,7) (3,7) (5,9) (4,0) (4,4) (23,7) (5,0) (6,4) (0,7) (1,9)
25C/CR 855 730 328 513 182 44 93 149 101 113 603 126 164 17 47
(33,7) (28,7) (12,9) (20,2) (7,2) (1,7) (3,7) (5,9) (4,0) (4,4) (23,7) (5,0) (6,4) (0,7) (1,9)
Dimension P Q R S T
20C/CR 32 3 23 73 75
(1,3) (0,1) (0,9) (2,9) (3,0)
25C/CR 32 3 23 73 75
(1,3) (0,1) (0,9) (2,9) (3,0)
B
A
Q
R
ST
DO
KLL
CN
P
M
N
FE
C
GH
IJ
POUR SL25C/CR
SEULEMENT
Toutes les dimensions sont données en mm/(pouces)
Unité Extérieure [Série SL]
2 IM-WMJ-1207(2)_FR 11/20/09, 4:32 PM3
