2-8
Intérieur
Calfatage
Extérieur
Tube noyé dans le mur
(À se procurer sur
place)
Couvercle de trou de mur
(À se procurer sur place)
Tube noyé dans le
mur (À se procurer
sur place)
Ø 65
Plaque de montage
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être,
dans la mesure du possible, dirigé vers la sortie arriere des
tuyauteries a travers le mur de support. Evitez les situations
susceptibles de causer une fuite d’eau.
Evacuation
d’eau de
condensation
plongé
dans l’eau
Fuite
d’eau
Fuite
d’eau
Fuite
d’eau
Mal
Mal
Mal
Drainage
Drainage De L’eau
Plaque de
montage
Attache
Repère
(à l’arrière)
Structure
inférieure
Grille
frontale
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque
de montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la grille
avant) pour libérer les griffes.
Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la
languette d’accrochage supérieure de support. Pour vous
assurer que les crochets sont correctement installés sur la
plaque d’installation, essayez de les faire légèrement bouger
de gauche à droite.
Plaque de
montage
Fils
d’interconnexion
Accrochez les crochets de l’appareil intérieur ici.
Guide de fil
Quand vous dénudez
en avance les fils
d’interconnexion,
recouvrez les
extrémités des fils
avec du ruban isolant.
Vis de fixation
de la plaque de
montage
Trou
percé
dans
le mur à
Ø 65mm
Position
du tuyau
d’évacuation
Points de fixation de la plaque
de montage recommandés
(5 points en tout)
Utilisez un mètre à ruban
comme indiqué, placez
l’extrémité du mètre à
ruban sur
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
Point De Retenue Et Dimensions Recommandés
Pour La Platine De Montage
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Trou Avec Perceuse En Cône
Rétention
de l’eau
Toutes les dimensions sont données en mm
Correct
WM20/25J/JR
(5)WM09/10/15J/JR
(5)WM09/10/15J/JR
190 173
61
310
61
48
45
580
1065
219
40
40
91
45
WM20/25J/JR
Plaque de montage
Vis de fixation
de la plaque de
montage
Points de fixation de la plaque
de montage recommandés (7 points en tout)
Trou percé
dans
le mur à
Ø 65mm
Position
du tuyau
d’évacuation
Toutes les dimensions sont données en mm
Extrémité du tuyau de gaz
Extrémité du tuyau
de liquide

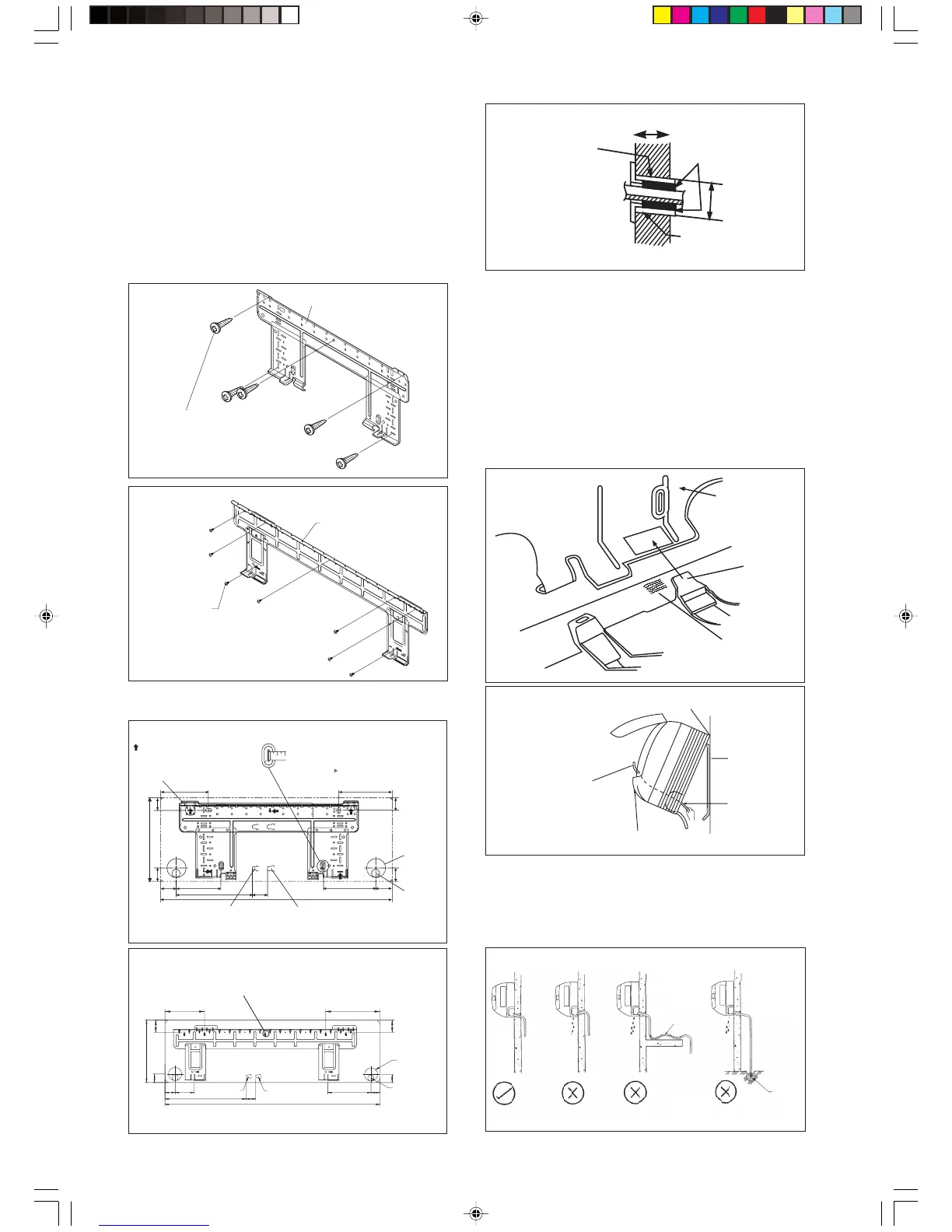

Montage De La Platine Support
S’assurrer que le mur de support soit suffisamment résistant,
pour supporter le poids de l’unité et éviter toutes vibrations.
Selon la composition du mur, utiliser des vis chevilles
appropriées pour la fixation de la platine support.
Utilisez l'indicateur de niveau pour le montage horizontal,
et fixez-le avec 5 vis adaptées pour (5)WM09/10/15J/JR et
7 vis adaptées pour WM20/25J/JR.
Dans le cas de sortie arrière des tuyauteries, percer le trou
Ø 65mm pour les canalisations à l’aide d’une scie cloche.
Le trou aura une légère pente vers l’unité extérieure (voir
figure).
2 IM-WMJ-1207(2)_FR 11/20/09, 4:32 PM8
