Innen-Gerät [(5)WMJ Serien]

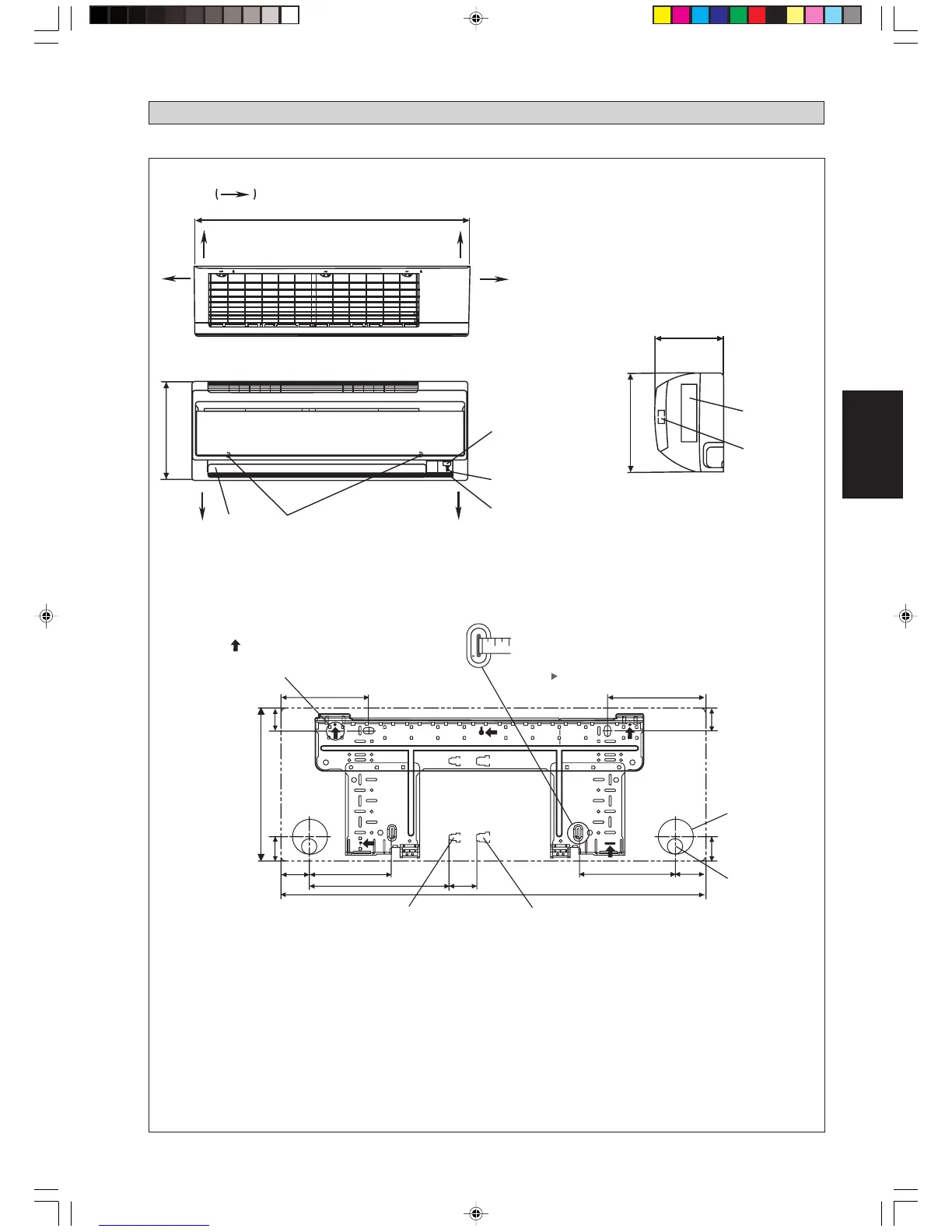

AUSLEGUNG UND ABMESSUNG
A
B
VORDERANSICHT
ANSICHT VON OBEN
C
SEITENANSICHT
H
I
B
DAS ZEICHEN
ZEIGT DIE ANSCHLUSSRICHTUNG
RÜCKSEITE
RÜCKSEITE
RECHTELINKS
BODEN BODEN
AUF DER VORDERSEITE DES
GITTERS BEFESTIGTE SCHRAUBEN
(INNEN)
GITTER
SIGNALEMPFÄNGER
GERÄT FÜR IM HAUS
AN/ AUS-SCHALTER
RAUMTEMPERATUR
THERMISTOR (IM HAUS)
NAMENSSCHILD
ANSCHLUSSBLOCK
MIT
ERDANSCHLUSS
Empfohlene Haltepunkte
der Montageplatte
(insgesamt 5 Punkte)
Verwenden Sie ein Bandmaß und
positionieren Sie das Ende des
Bandmaßes wie dargestellt an
Punkt
F
E
J
G
G
L
D
B
K
M
A
Ende der gasseitigen Rohrleitung
MONTAGEPLATTE (5)WM09/10/15J/JR
Ende der flüssigkeitsseitigen Rohrleitung
Wandöffnung
Ø 65mm
Alle Dimensionen sind in mm/(zoll)
Position des
Ablaufschlauchs
F
Übersetzung der
Original-Anleitungen
