McQuay R08019031289A

5-3
Español

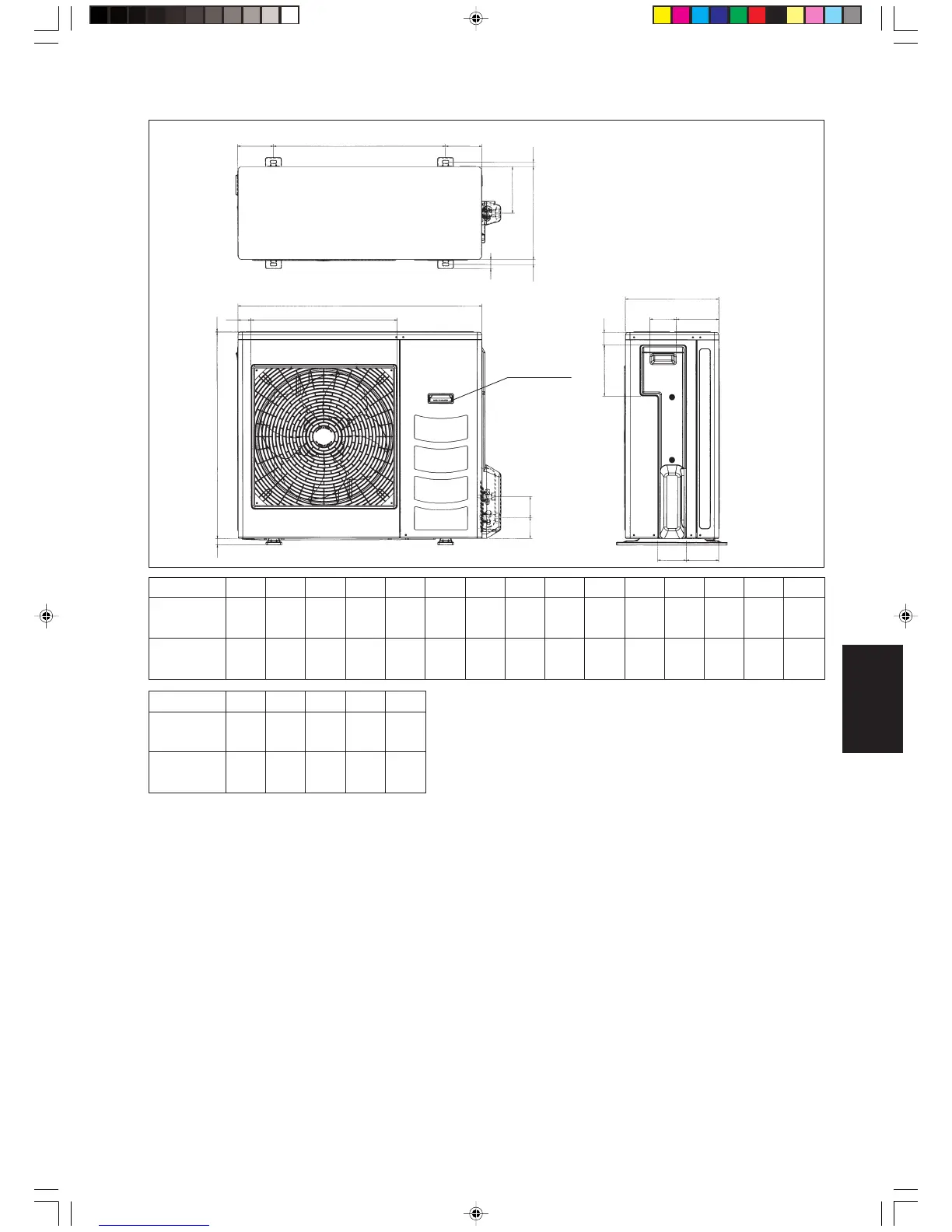

Unidad Exterior [Serie SL]
Dimensión A B C D E F G H I J K L M N O
20C/CR 855 628 328 508 181 44 93 149 101 113 603 126 164 17 49
(33,7) (24,7) (12,9) (20,0) (7,1) (1,7) (3,7) (5,9) (4,0) (4,4) (23,7) (5,0) (6,4) (0,7) (1,9)
25C/CR 855 730 328 513 182 44 93 149 101 113 603 126 164 17 47
(33,7) (28,7) (12,9) (20,2) (7,2) (1,7) (3,7) (5,9) (4,0) (4,4) (23,7) (5,0) (6,4) (0,7) (1,9)
Dimensión P Q R S T
20C/CR 32 3 23 73 75
(1,3) (0,1) (0,9) (2,9) (3,0)
25C/CR 32 3 23 73 75
(1,3) (0,1) (0,9) (2,9) (3,0)
B
A
Q
R
ST
DO
KLL
CN
P
M
N
FE
C
GH
IJ
SÓLO PARA
SL25C/CR
Todas las dimensiones están en mm/(pulgadas)
