5-8
Interior
Calafatee
Exterior
Tubo empotrado
en la pared
(Obtención local)
Revestimiento
de muros
(Obtención local)
Tubo empotrado en la pared
(Obtención local)
Ø 65
Placa de montaje
Tubería De Desagüe De Agua
La tubería de desagüe de interior debe tener una pendiente
descendente para lograr un vaciado uniforme. Evite
situaciones que puedan causar escapes de agua.
Extremo
sumejido
in agua
Fuga de
agua
Fuga de
agua
Fuga de
agua
Incorrecto
Incorrecto
Incorrecto
Agujero
Desagüe Del Agua
Placa de
montaje
Gancho
Marca
(lado posterior)
Tapa inferior
Rejilla delantera
Cómo Colocar La Unidad Interior
Enganche las abrazaderas del cuadro inferior en la placa de
instalación.
Cómo Retirar La Unidad Interior
Empuje la zona marcada (en la parte inferior de la rejilla
frontal) para soltar los ganchos.
Montar La Unidad En La Placa De Instalación
Enganchar la unidad de interior en la porción superior de la
placa de instalación (Enganchar los 2 ganchos de la parte
trasera superior en el borde superior de la placa de
instalación). Para asegurar que los ganchos se encuentren
adecuamente instalados en la bandeja de instalación, intente
moverlos ligeramente hacia la izquierda o la derecha.
Placa de
montaje
Cables de
interconexión
Cuelgue aquí el gancho de la unidad interior.
Guía del cable
Si pela de antemano
los extremos de los
cables de interconexión,
ate los extremos de
los cables con cinta
aislante.
Tornillo de fijación de
la placa de montaje
Orificio a
través
de la
pared de
Ø 65mm
Posición
de la
manguera
de
desagüe
Puntos de retención
recomendados en la placa de
montaje (5 puntos en total)
Utilice una cinta métrica según se
muestra. Coloque el extremo de la cinta
métrica en
Extremo del tubo de gas
Extremo del tubo de líquido
Medidas Y Espacios De Retención De Placa De
Montaje Recomendados
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Agujero Con Broca De Cono
Retención
del agua
Todas las dimensiones están en mm
Correcto
Tornillo de fijación de
la placa de montaje
Placa de montaje
(5)WM09/10/15J/JR
WM20/25J/JR
580
61
Extremo del tubo de gas
Extremo del tubo
de líquido
Orificio a
través
de la
pared de
Ø 65mm
Posición
de la
manguera
de
desagüe
Puntos de retención recomendados en
la placa de montaje (7 puntos en total)
91
45
1065
219
190 173
310
40
40
61
48
45
Todas las dimensiones están en mm
(5)WM09/10/15J/JR
WM20/25J/JR

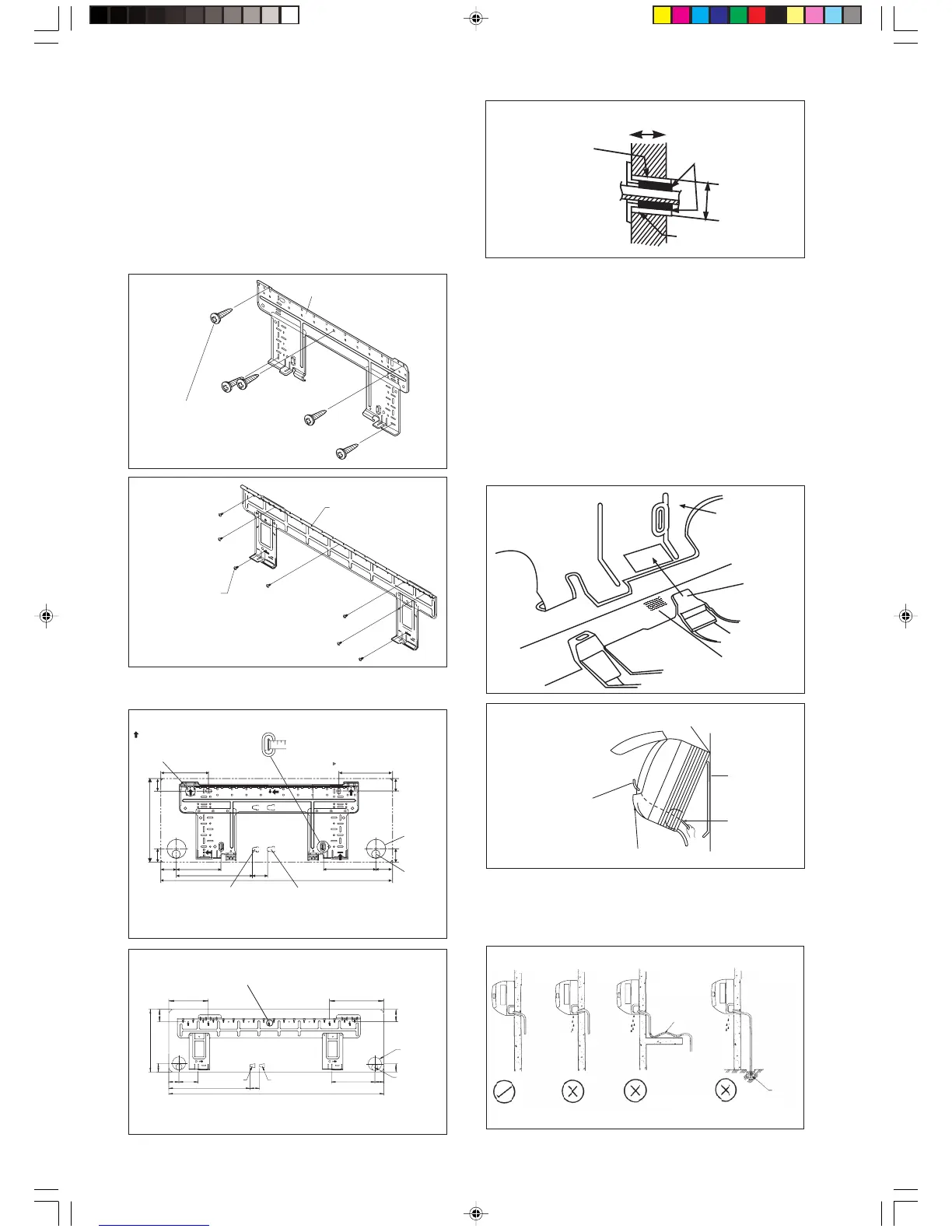

Montaje De La Placa De Instalación
Verificar que la pared es lo suficientemente sólida como
para soportar el peso de la unidad. Si no es así, se debe
reforzar la pared con placas, vigas o pilares.
Utilice el calibrador de nivel para el montaje horizontal y
fije con 5 tornillos adecuados para (5) WM09/10/15J/JR y
7 tornillos adecuados para WM20/25J/JR.
En caso de retracción de la tubería trasera, perforar un
agujero de 65mm de diámetro con una broca cónica,
ligeramente más bajo en la pared externa (véase la figura).
5 IM-WMJ-1207(2)_ES 11/20/09, 4:34 PM8
