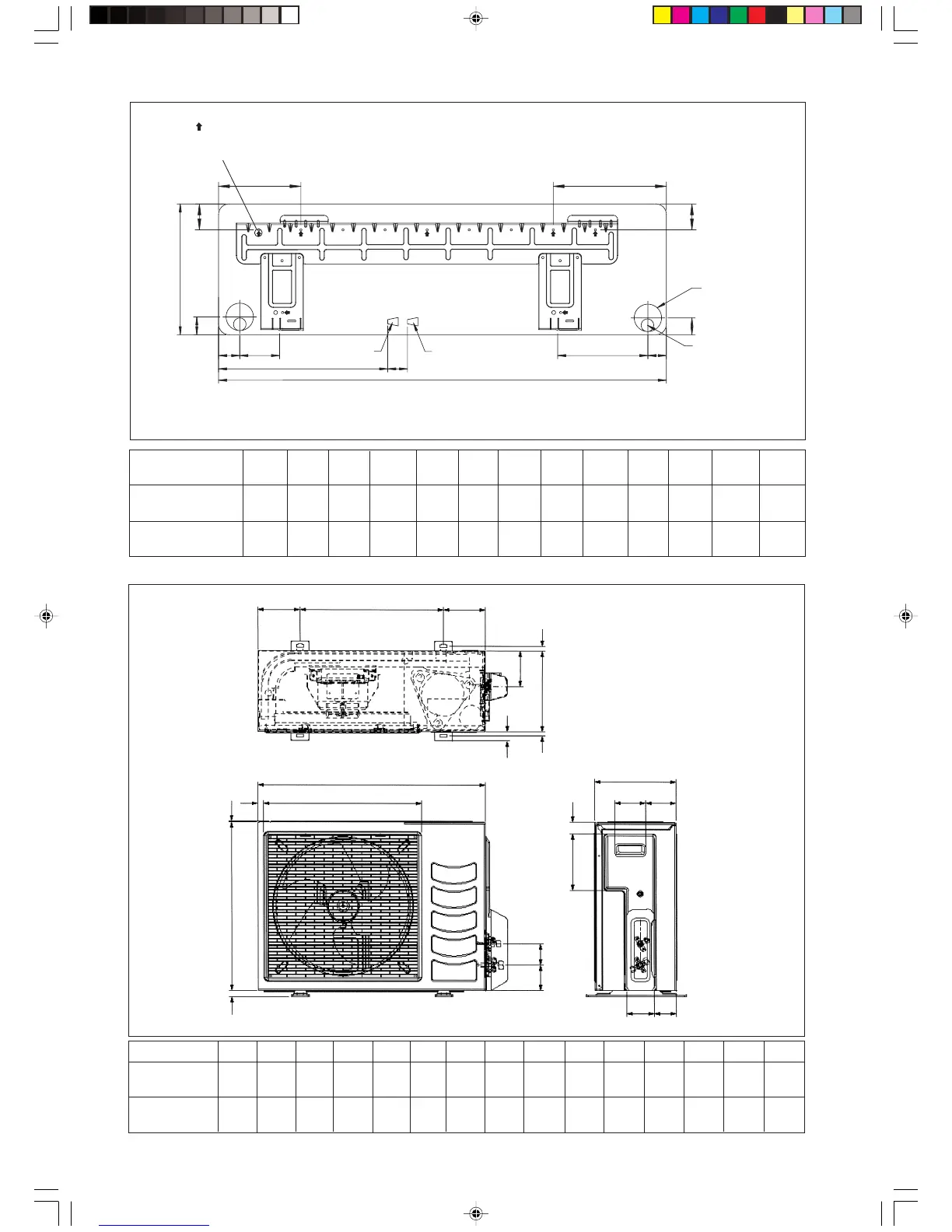

Hаружного блок [Серия (5)SL]
Все размеры указаны в мм/(дюймах)
3
(0,1)
B
EF
NC N
KLL
M
30
(1,2)
A
D
19
(0,7)
C
GH
IJ
O
80
(3
,
1)
65
(2
,
6)
D
B
G
H
J
LM
A
K
F
I
G
F
E
Размер A B C D E F G H I J K L M
09/10/15J/JR 800 288 206 166 184 42 46 55 56 154 182 263 52
(31,5) (11,3) (8,1) (6,5) (7,2) (1,7) (1,8) (2,1) (2,2) (6,1) (7,2) (10,4) (2,0)
20/25J/JR 1065 310 224 190 173 61 40 45 48 91 219 580 45
(41,9) (12,2) (8,8) (7,5) (6,8) (2,4) (1,6) (1,8) (1,9) (3,6) (8,6) (22,8) (1,8)
конец газовой трубы
МОНТАЖНАЯ ПЛИТА WM20/25J/JR
конец жидкостной
трубы
Сквозное
отверстие в
стене Ø 65мм
Все размеры указаны в мм/(дюймах)
Позиция
дренажного
шланга
Рекомендуемые позиции
закрепления установочной
платы (всего 7 позиций)
Размер A B C D E F G H I J K L M N O
09C/CR 600 475 245 418 177 35 93 81 83 55 398 101 97 17 22
(23,6) (18,7) (9,6) (16,4) (6,9) (1,3) (3,6) (3,1) (3,2) (2,2) (15,6) (3,9) (3,8) (0,6) (0,8)
10/15C/CR 700 521 250 485 175 36 95 93 86 68 441 130 111 15 18
(27,5) (20,5) (9,8) (19,1) (6,8) (1,4) (3,7) (3,6) (3,3) (2,6) (17,3) (5,1) (4,3) (0,5) (0,7)
