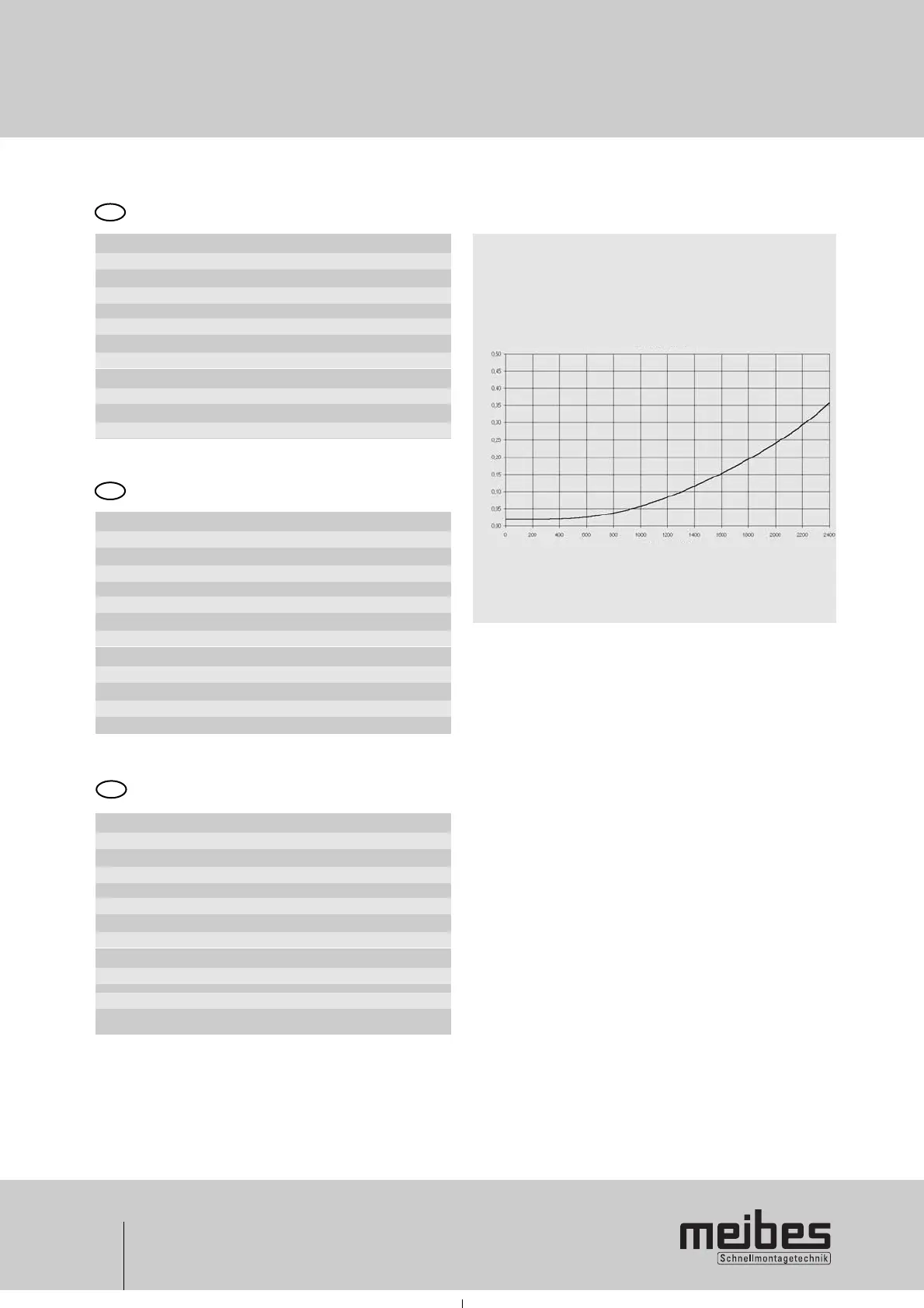

Volumenstrom-Druckverlust-Diagram Rücklaufanhebung
Diagramme du débit et de la perte de pression Limiteur de retour
Flow Rate-Pressure Loss-Diagram Constant Return Temperature Regulation
Druckverlust (bar) pressure loss (bar) (Perte de pression [bar]
Volumenstrom (l/h) Volume flow [l/h] Débit [l/h]
24
1122..
Rücklaufanhebung
Heat regulation system for return flow
Systéme d’élévation de température
Données techniques
DN: 25
Raccordement par le haut: Raccordement du circuit
de chauffage 1 1/2 (à joint plat)
Raccordement par le bas: Raccordement de chaudière 1” F
Circulateur: Voir n° d’article
Entraxe: 125 mm
Construction: Laiton, isolation en polypropylène expansé
Dimensions: env. H 420 x l 250 x P 246 mm
Joints: PTFE, fibre exempt d’amiante, EPDM
Plage de température: 0 à 120 °C
Température de travail: max.110 °C
Pression de travail: PN 6
Technische Daten
DN: 25
Oberer Anschl.: HK-Anschluss 1 1/2“ IG
Unterer Anschl.: Kessel-Anschl. 1“ IG (flachdichtend)
Pumpe: siehe Artikelnummer
Achsabstand: 125 mm
Bauteile aus: Messing, EPP-Isolierung
Abmessung: ca. H 420 x B 250 x T 246 mm
Dichtmaterialien: PTFE, asbestfreie Faserdichtung
Temperaturanzeige: 0 bis 120 °C
Einsatztemperatur: max. 110 °C
Betriebsdruck: PN 6
Technical data
DN: 25
Upper connection: manifold connection 1 1/2“ F
(fat-sealing)
Lower connection: Boiler connection 1“ F
Pump: see ref. number
Axial separation: 125 mm
Components of... Brass, EPP-insulation
Dimensions: ca. H 420 x W 250 x D 246 mm
Sealing materials: PTFE, fiber joint free of astbestos, EPDM
Temperature displlay: from 0 up to 120 °C
Operating temperature: max.110 °C
Pressure PN 6
DD
FF
GGBB
