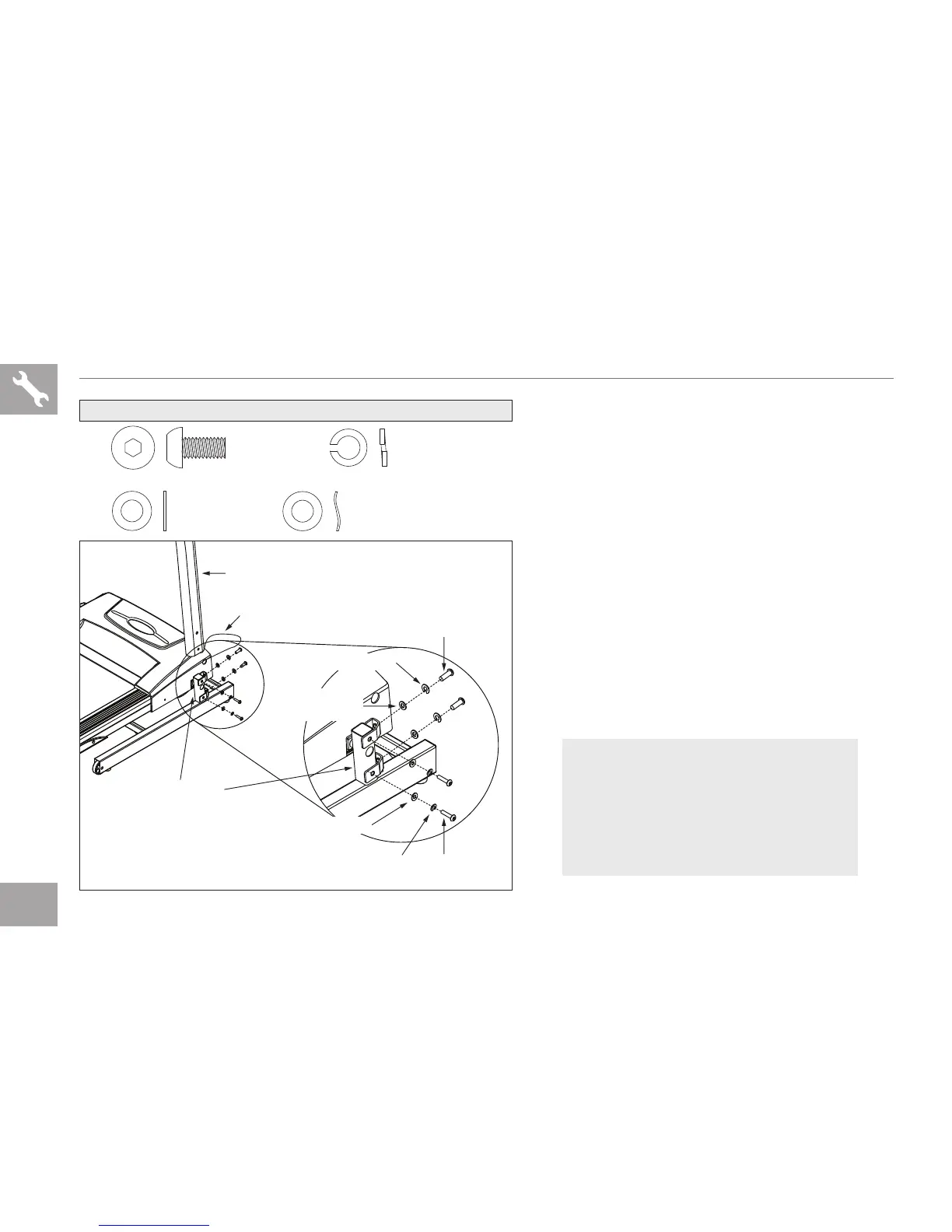

PASO 1 DE ENSAMBLAJE
CONTENIDO DE LA BOLSA DE TORNILLERÍA 1:
A Abra la BOLSA DE TORNILLERÍA 1.
B Meta el POSTE DERECHO DE LA CONSOLA
en el TUBO DE SOPORTE DEL POSTE DE
LA CONSOLA. En la parte delantera fije el
POSTE DE LA CONSOLA con 2 PERNOS
(A), 2 ARANDELAS ELÁSTICAS (B), y 2
ARANDELAS DE ARCO (D). En la parte
lateral fije el POSTE DE LA CONSOLA con 2
PERNOS (A), 2 ARANDELAS ELÁSTICAS
(B), y 2 ARANDELAS PLANAS (C).
C Repita el procedimiento en el otro lado.
D En el lado derecho pase el CABLE DEL
POSTE DE LA CONSOLA a través del
POSTE DE LA CONSOLA.
ARANDELA (C)
15.5 mm
Cantidad: 4
ARANDELA DE ARCO (D)
17 mm
Cantidad: 4
ARANDELA
ELÁSTICA (B)
15.4 mm
Cantidad: 8
PERNO (A)
15 mm
Cantidad: 8
PERNO (A)
ARANDELA ELÁSTICA (B)
POSTE DE LA CONSOLA
TUBO DE SOPORTE DEL
POSTE DE LA CONSOLA
PERNO (A)
CABLE DE LA CONSOLA
ARANDELA ELÁSTICA (B)
ARANDELA
DE ARCO (D)
ARANDELA PLANA (C)
NOTA: Al ensamblar los postes, no apriete
por completo ninguno de los pernos
mientras no haya terminado el PASO 2
DE ENSAMBLAJE. Asegúrese de que
TODOS los pernos estén en su lugar y
parcialmente enroscados antes de apretar
por completo CUALQUIERA de ellos.
