27

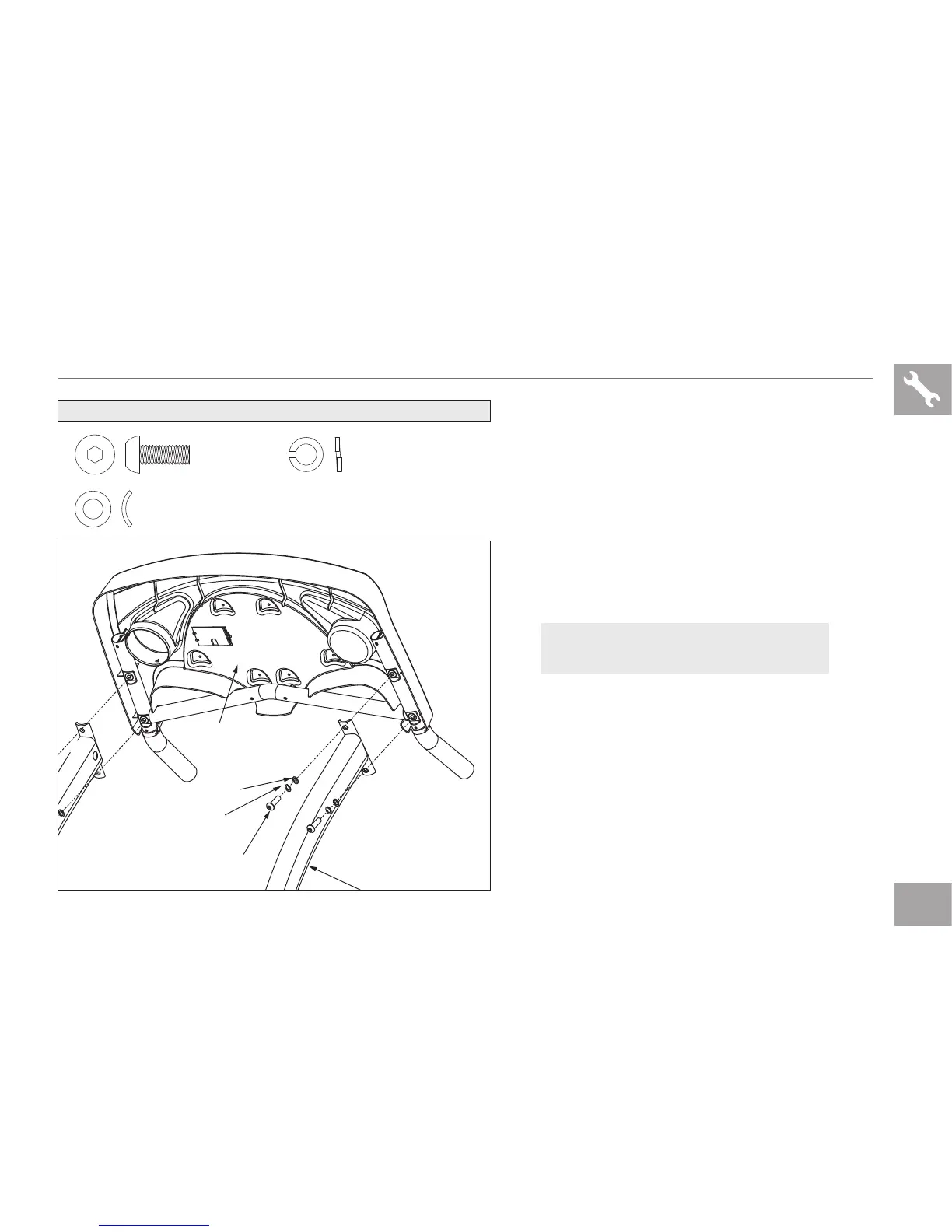

PASO 2 DE ENSAMBLAJE
A Abra la BOLSA DE TORNILLERÍA 2.
B Fije la CONSOLA al POSTE DE LA
CONSOLA con 2 PERNOS (E), 2
ARANDELAS ELÁSTICAS (B), y 2
ARANDELAS DE ARCO (D).
C Repita el procedimiento en el otro lado.
D Puede apretar por completo todos los pernos
una vez que los haya metido todos de acuerdo
a los PASOS DE ENSAMBLAJE 1 y 2.
ARANDELA DE ARCO (D)
17 mm
Cantidad: 4
ARANDELA ELÁSTICA (B)
15.4 mm
Cantidad: 4
PERNO (E)
25 mm
Cantidad: 4
PERNO (E)
ARANDELA ELÁSTICA (B)
ARANDELA DE ARCO (D)
CONSOLA
CONTENIDO DE LA BOLSA DE TORNILLERÍA 2:
NOTA: Tenga cuidado de no pellizcar
algún alambre al ensamblar los postes.
