L’allarme dispone della possibilità di utilizzare moduli aggiuntivi e di escluderli temporaneamente
come per la protezione volumetrica; A tale scopo fornisce una linea di uscita positiva dedicata
per il pilotaggio dei moduli ( lo ROSA ) e un ingresso per il segnale d’allarme in arrivo dagli stessi ( lo GIALLO).
INIBIZIONE PROTEZIONE AUSILIARIA
Per escludere i moduli ausiliari procedere illustrato di seguito; attivare 3 volte il +15 quadro del veicolo e
chiudere la vettura con il radiocomando d’origine entro 20 Sec.
Un lampeggio molto rapido durante il tempo di immunità indicherà lo stato di inserito con protezione
volumentrica esclusa.
ATTENZIONE! L’esclusione dei moduli disattiva temporaneamente anche la
protezione volumetrica ad ultrasuoni.
ALLARME
INGRESSO
ALLARME
POSITIVO
COMANDO
POSITIVO MODULI
AUSILIARI
GIALLO GIALLO
ROSA ROSA
SENS.
M14/2008
Esempio di collegamento
per il modulo ausiliario
Shock Sensor M14/2008

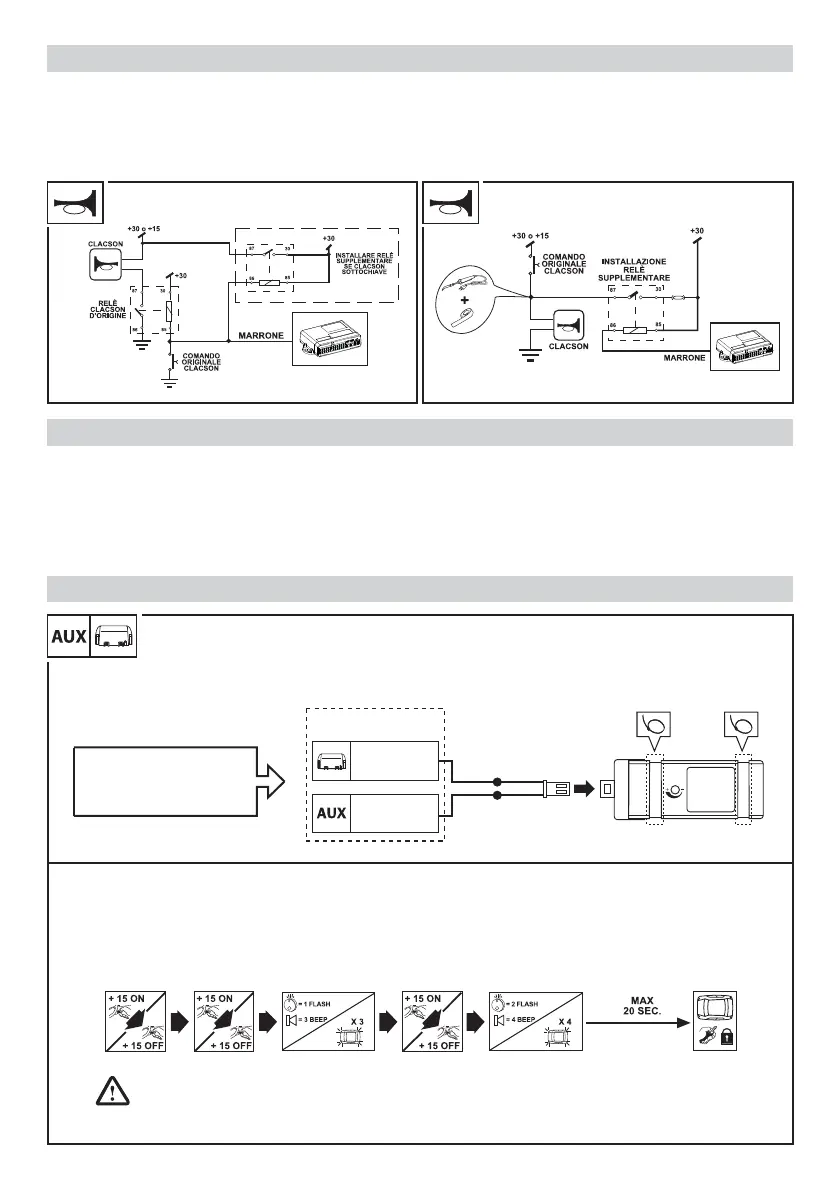

Sul lo MARRONE è presente, durante un ciclo d’allarme, un comando negativo per pilotare il relé d’origine o uno
supplementare per il clacson della vettura o un eventuale Pager. Il comando negativo può essere di tipo continuo
o alternato a seconda della selezione eseguita nella tabella di programmazione delle funzioni accessorie. Per i
diversi tipi di collegamento attenersi a quanto indicato nelle g.18a/18b.
USCITA ALLARME PER RELE’ CLACSON/PAGER
All’inserimento dell’allarme viene fornito sul lo ROSA/NERO un comando temporizzato di 12 Sec. con polarità
POSITIVA per il pilotaggio del modulo accessori alzavetri M2008. Nel caso si voglia inserire l’allarme senza avere
la salita vetri è su ciente premere il pulsante posto sul pulsante LED poco prima di attivare l’allarme tramire
il radiocomando d’origine. E’ possibile variare la polarità del segnale per il modulo alzavetri utilizzando il
programmatore PRG007 ed usufruire di un segnale con polarità NEGATIVA in grado di pilotare ad esempio un
comfort d’origine.
COMANDO MODULO ALZAVETRI E INIBIZIONE ALLA SALITA VETRI
MODULO DI PROTEZIONE AUSILIARIA
Fig. 19
Fig. 18a
COMANDO NEGATIVO
Fig. 18b
COMANDO POSITIVO
