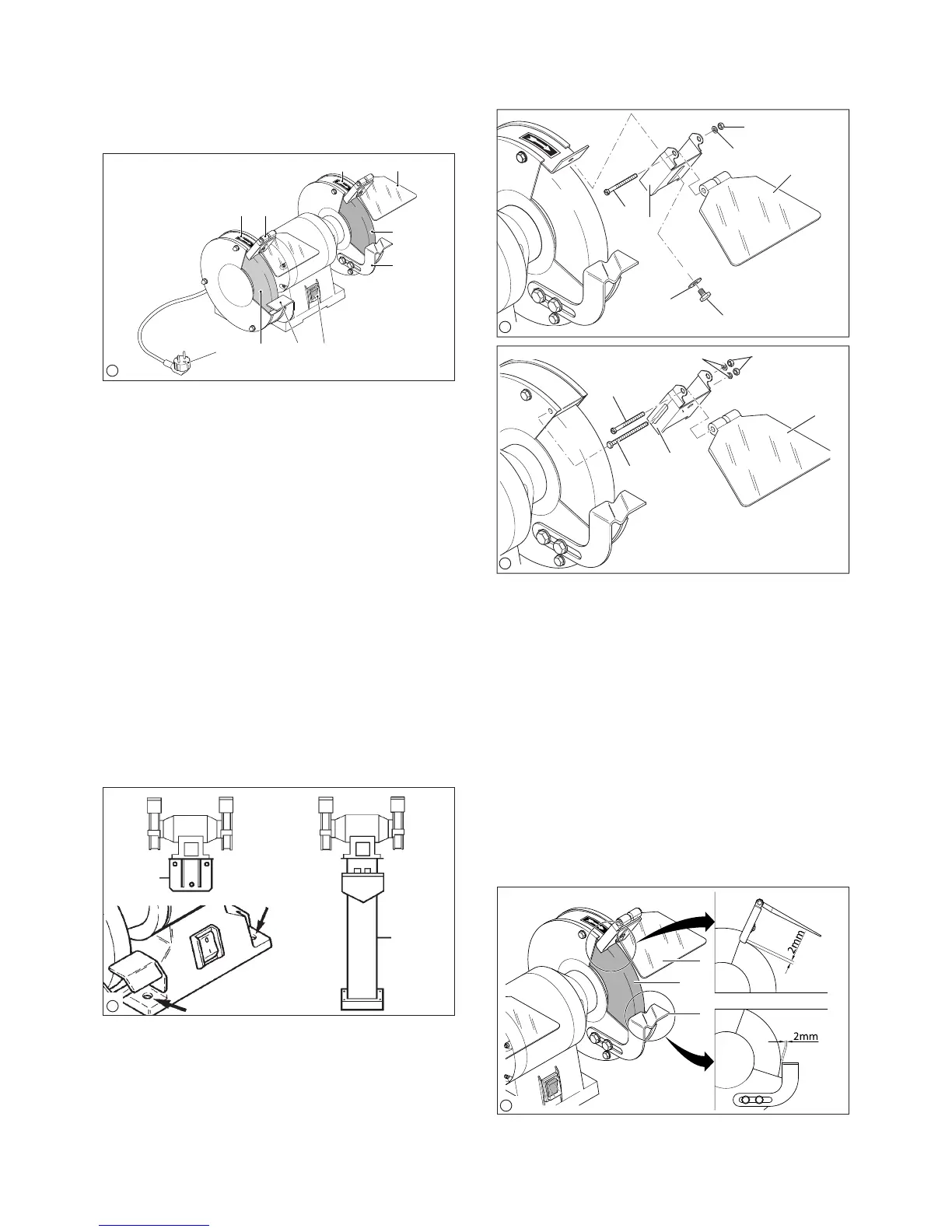

Beschreibung der Schleifmaschine
Hinweis: Die Doppelschleifmaschinen unterscheiden
sich in einigen konstruktiven Details. Die
nachfolgend beschriebene Handhabung ist
prinzipiell bei allen Maschinen gleich.
3
12
3
5 6
5 6
7
8
4
1 Ein-/Aus-Schalter
2 Werkstückaufl age, links
3 Schleifscheibe, links
4 Netzstecker/-kabel
5 Pfeil, Drehrichtung
6 Funkenschutzeinrichtung
7 Schleifscheibe, rechts
8 Werkstückaufl age, rechts
1
1 Schleifscheibe
2 Werkzeugaufl age
3 Nachstellschutzblech
Einstellen von Werkzeugaufl age und Nach-
stellschutzblech
Die Werkzeugaufl agen und die Nachstellschutzbleche
müssen so eingestellt werden, daß der Spalt zwischen
Schleifscheibe und Werkzeugaufl age 2 mm bzw. zwi-
schen Schleifscheibe und Nachstellschutzblech 2 mm
nicht übersteigt.
Montage der Funkenschutzgläser
Aus Verpackungsgründen sind die Schutzgläser und
Funkenschutzhalter lose beigelegt und müssen noch
montiert werden. Die nachfolgende Abbildung zeigt die
Aufstellen der Schleifmaschine
Die Schleifmaschine ist an einem geeigneten Platz
fest zu montieren. Zur Befestigung auf einer festen
und ebenen Unterlage sind im Gerätefuß 4 Bohrungen
(Pfeile) vorhanden. Die Höhe sollte so gewählt werden,
daß sich die Werkzeugaufl age etwa in Ellenbogenhö-
he befi ndet. Achten Sie darauf, daß der Netzanschluß
nicht weiter als ca. 100 – 150 cm entfernt ist.
Bei metabo erhalten Sie genau auf Ihre Schleifma-
schine abgestimmte Schleifmaschinenständer und
Wandkonsolen, die allen Anforderungen an Stand-si-
cherheit und richtige Arbeitshöhe entsprechen.
9 Wandkonsole Best.-Nr. 090 000 1150
10 Maschinenständer Best.-Nr. 090 000 1134
10
9
2
A Nachstellschutzblech
B Sechskantschraube M 4 x 55
C Federring
D Sechskantmutter M 4
E Funkenschutzglas
F Schlitzschraube M 4 x 45
G Scheibe
H Sechskantschraube M 5 x 20
Montage auf der rechten Schleifmaschinenseite.
Auf der linken Seite wird die Montage sinngemäß spie-
gelbildlich vorgenommen.
3
D
C
E
H
G
A
F
3
F
B
A
C
D
E
3
2
4
1
